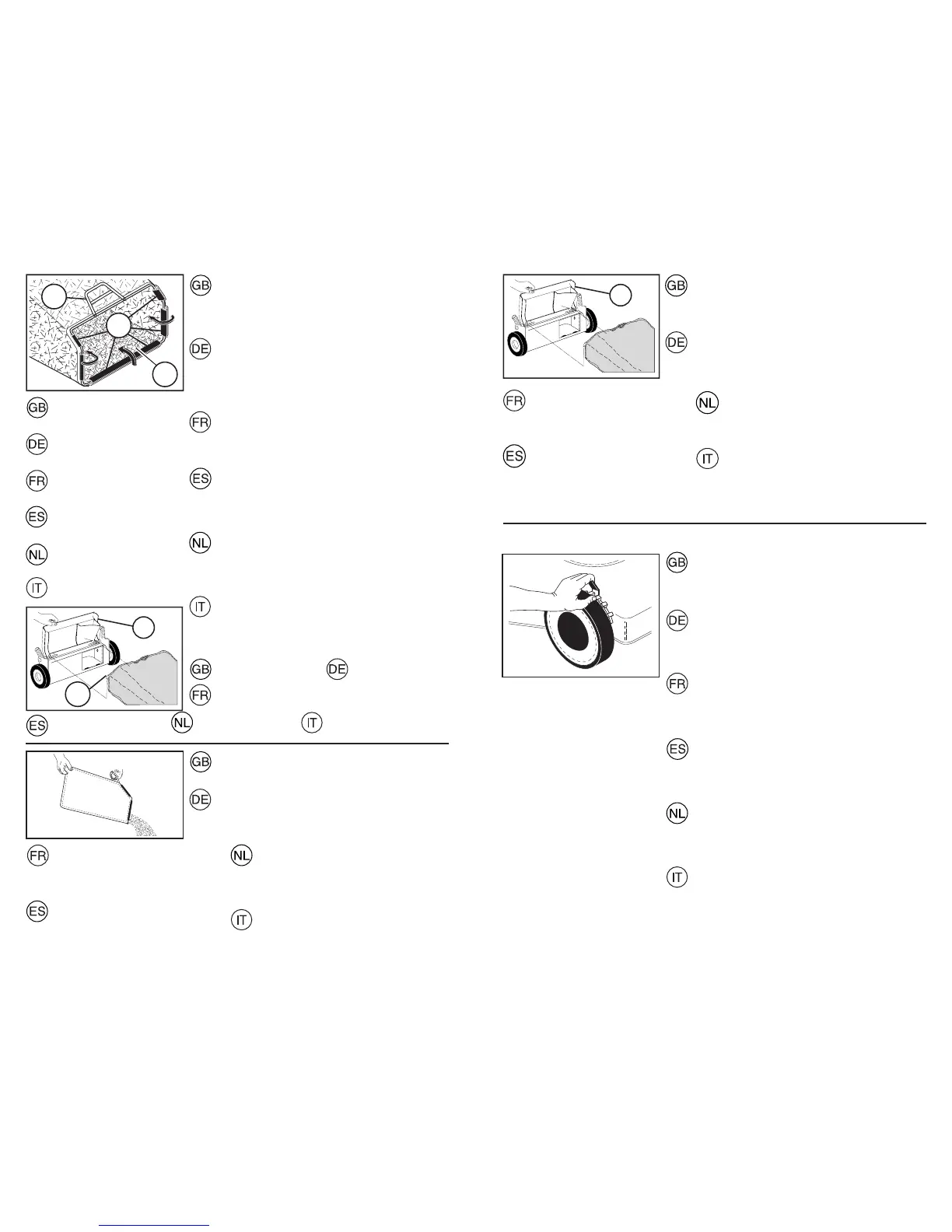

12
Vidage du collecteur d'herbe
• Coupez le moteur en lâchant la commande.
• Levez le volet arrière et enlevez le collecteur
au de poignée.
• Ne pas le traîner au sol, cela qui risque d'user
inutilement le tissu du sac collecteur.
Vaciado del colector de hierba
• Levantar la tapa posterior y quitar el colector
utilizando el mango.
• No dejar caer el colector al suelo al vaciarlo,
pues podría desgastarse la tela de la bolsa.
• No permita que el recogedor sea arrastrado
cuando lo vacié; puede ocasionarse daños.
(1) CATCHER FRAME
(2) VINYL BINDING
(3) FRAME OPENING
(1) RAHMEN FÜR DEN.
GRASFANGBEUTEL
(2) KUNSTSTOFFKAPPEN
(3) RAHMENÖFFNUNG
(1) CADRE DU COLLECTEUR
(2) CRANS DE FIXATION
(3) OUVERTURE DU CADRE
(1) MARCO PARA EL
COLECTOR DE HIERBA
(2) GANCHOS DE PLASTICO
(3) ABERTURA DEL MARCO
(1) FRAME VOOR
GRASVERGAARBAK
(2) PLASTIC HAKEN
(3) FRAME-OPENING
(1) TELAIO DEL CESTELLO
(2) AGGANCI DI PL ASTICA
(3) APERTURA DEL TELAIO
(1) REAR DOOR
(2) GRASS CATCHER
FRAME
To Empty Grass Catcher
• To remove catcher, release en gine brake yoke to stop engine.
• Lift up rear door and remove the grass catcher by the handle.
• Do not drag bag when emptying, it will cause unnecessary wear.
Leeren des Grasfangbeutels
• Durch Loslassen des Bedienungshebels den Motor abstellen.
• Die Klappe anheben und den Grasfangbeutel mit Hilfe des
Handgriffs entfernen.
• Den Beutel beim Leeren nicht über den Boden schleifen;
dadurch entsteht unnötiger Verschleiß.
To Assemble and Attach Grass Catcher
• Put grass catcher frame into grass bag with stiff part of bag
on the bottom.
• Slip vinyl bindings over frame.
• The grass catcher is secured to the lawn mower housing when
the rear door is low ered onto the grass catcher frame.
Zusammensetzung und Montage des Grasfang-
beutels
• Den Rahmen in den Grasfangbeutel einsetzen; der steife Teil
des Beutels nach unten.
• Die Kunststoffkappen auf den Rahmen aufsetzen.
• Der Grasfangbeutel wird durch den Druck der Klappe gegen
den Rahmen in der korrekten Stellung festgehalten.
Assemblage et montage du collecteur d'herbe
• Mettez en place le collecteur d'herbe avec sa partie dure vers
le bas.
• Passez les fixations plastiques par dessus le cadre.
• Le collecteur se met en place en appuyant le volet au cadre
Armado y montaje del colector de hierba
• Montar el marco en el colector de hierba con la parte dura
de éste hacia abajo.
• Poner los ganchos de plástico alrededor del marco.
• El colector de hierba se mantiene en su sitio por la presión
de la tapa sobre el marco del colector.
Assembleren en monteren van de grasvergaarbak
• Zet het frame in de grasvergaarbak met het harde gedeelte
van de grasvergaarbak naar onderen.
• Trek de plastic haken over het frame.
• De grasvergaarbak wordt op zijn plaats gehouden door de druk
die het luik uitoefent op het frame van de grasvergaarbak.
Assemblaggio e montaggio del cestello di raccolta
• Porre il telaio nel cestello, con il lato rigido del cestello verso
il basso.
• Serrare gli agganci di plastica intorno al telaio.
• Il cestello di raccolta viene tenuto a posto dal portello.
2
1
3
(1) HINTERE KLAPPE
(2) RAHMEN FÜR DEN
GRASFANGBEUTEL
(1) VOLET ARRIÈRE (2) CADRE DU COLLECTEUR
(1) TAPA POSTERIOR
(2) MARCO PARA
COLECTOR DE HIERBA
(1) ACHTERLUIK
(2) FRAME VOOR
GRASVERGAARBAK
(1) PORTELLO DI SICUREZZA
(2) TELAIO DEL CESTELLO
DI RACCOLTA
Legen van de grasvergaarbak
• Schakel de motor uit door de bedieningshendel los
te laten. • Til het achterluik op en verwijder
met behulp van het handvat de grasvergaarbak.
• Laat de grasvergaarbak niet over het gras slepen
wanneer u hem leegt. Dit kan onnodige slijtage van
het weefsel van de verzamelzak veroorzaken.
Vuotatura del cestello di raccolta
• Spegnere il motore rilasciando il comando.
• Sollevare il portello ed estrarre il cestello con l'aiuto
della maniglia.
• Non trascinare il cestello sul terreno, onde evitare
l'inutile usura del tessuto.
1
2
13
Pour Convertir la Tondeuse
POUR LE RAMASSAGE ARRIÈRE -
• Le ramasse-herbe est installé.
POUR LE BROYAGE -
• La volet arrière (1) est fermé.
Para Convertir la Segadora
PARA EL ENSACADO TRASERO -
• El recogedor del césped instalado.
PARA EL ACOLCHAMIENTO -
• La tapa posterior (1) cerrado.
To Convert Mower
FOR REAR BAGGING -
• Grass catcher installed.
FOR MULCHING -
• Rear door (1) closed.
Umrüsten des Mäweks
VERWENDEN DES HECK-GRASFÄNGERS -
• Grasfänger montiert.
KOMPOSTIEREN DES SCHNITTGUTES -
• Hintere Klappe (1) geschlossen.
Adjustment
The mower can be set to different cutting levels. Adjust to desired
cutting level by means of the lever at each wheel. Move the lever
towards the wheel and set the cutting level. All wheels must be in
the same height positions, otherwise uneven cutting will result.
Einstellung
Der Mäher ist in verschiedenen Schneidhöhen einstellbar. Erwün-
schte Schneidhöhe mit dem Hebel am jeweiligen Rad einstellen.
Hebel gegen das Rad drücken und Schneidhöhe regeln. Alle
Räder müssen auf gleicher Höhe montiert sein; andernfalls ergibt
sich eine ungleichmäßige Schnitthöhe.
Reglage
La tondeuse peut être réglée pour des hauteurs de coupe dif-
férentes. Choisissez la hauteur de coupe désirée au moyen
du levier de chaque roue. Appuyez le levier contre la roue et
réglez la hauteur de coupe. Toutes les roues doivent être réglées
identiquement, sinon la coupe sera inégale.
Ajuste
El cortacésped puede ser ajustado a cinco alturas de corte dis-
tintas. Ajústese a la altura de corte que se desee con la palanca
situada junto a cada rueda. Presiónese la palanca contra la rueda
y regúlese la altura de corte. Las ruedas tienen que estar todas
ajustadas a la misma altura, pues si no el corte es desigual.
Het instellen
De maaimachine kan op verschillende maaihoogtes worden
ingesteld. Stel de gewenste maaihoogte in d.m.v. de hendel bij
het respectievelijke wiel. Druk de hendel tegen het wiel en regel
de maaihoogte. Alle wielen moeten op dezelfde hoogte ingesteld
zijn, anders maait de machine ongelijkmatig.
Regolazione
Il tosaerba può essere regolato su diverse altezze di taglio.
Scegliere l'altezza di taglio voluta agendo sulla leva in pros-
simità della routa. Premere la leva verso la ruota e selezionare
l'altezza voluta. Tutte le ruote devono essere alla stessa altezza,
altrimenti il taglio non è uniforme.
De Maaier Veranderen
VOOR GRASOPVANG ACHTER DE MAAIMACHINE -
• De grasopvangbak moet geïnstalleerd zijn.
VOOR VERSPREIDEN VAN MULCH -
• De achterluik (1) moet verwijdend zijn.
Per Convertire il Tosaerba
PER L’ INSACCAMENTO POSTERIORE -
• Il raccoglierba va installato.
PER LA PACCIAMATURA -
• La portello di sicurezza (1) si chiuso.
1
