SERIE AW8000
21
3CONNEXIONS
3.4.2 Systèmes à tension constante
Pour les installations nécessitant un grand nombre de diffuseurs et/ou
prévoyant une grande distance entre amplificateurs et haut-parleurs, il
est préférable d'utiliser un système de distribution à tension constante
(appelé aussi système à haute impédance). Sur ce type d'installation, les
diffuseurs, dotés de transformateurs d'impédance, sont tous raccordés
sur la ligne en dérivation (voir exemple de la Figure 3.4.3). Ceci permet de
faciliter la réalisation de l'installation, en outre si un haut-parleur devait,
pour une quelconque raison, se débrancher, cela n'empêche pas le reste
de l'installation de fonctionner normalement. Les tensions constantes
disponibles en sortie d'amplificateur sont de 90, 50, 70 e 100 V.

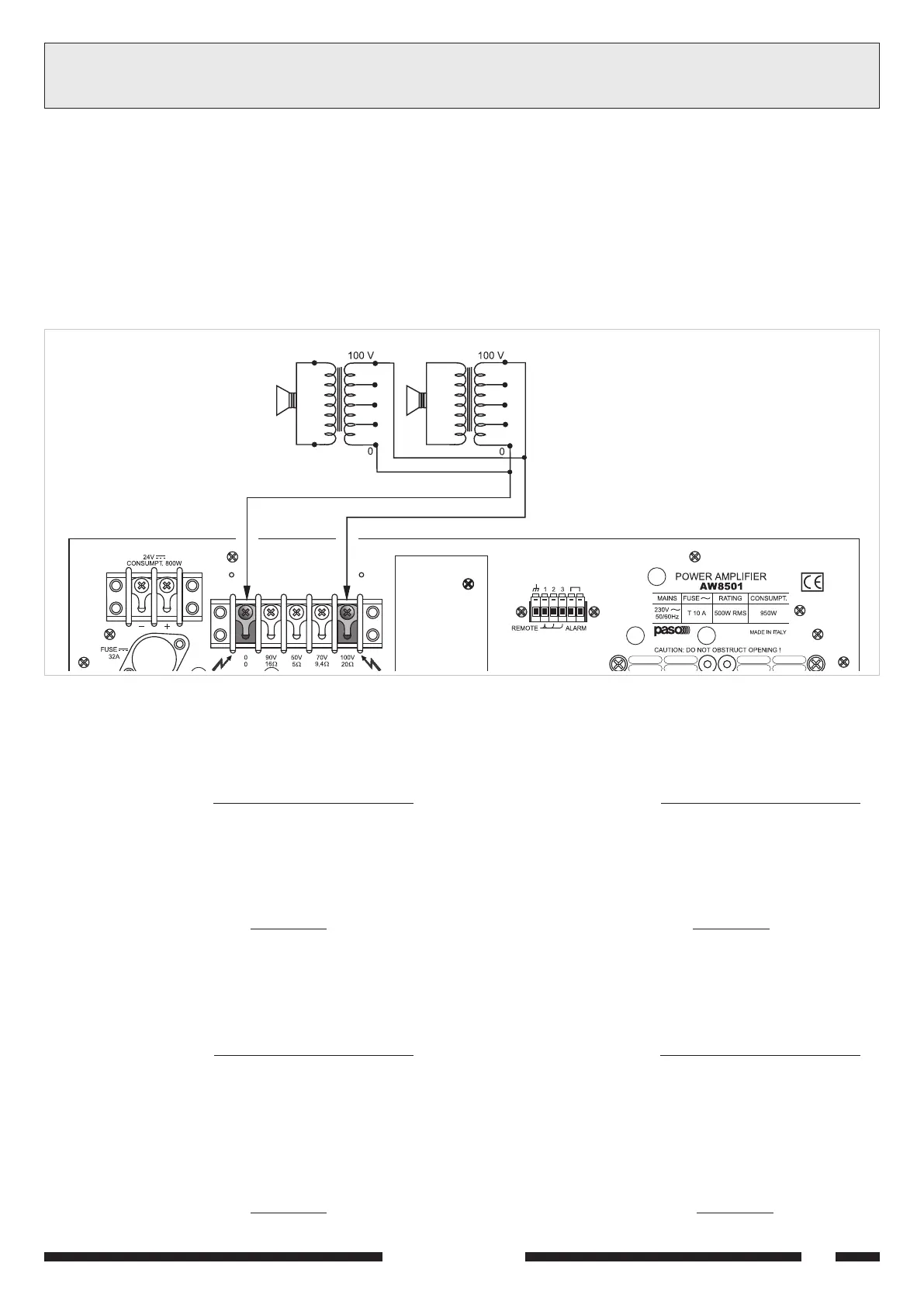

Fig./Abb. 3.4.3
ANSCHLÜSSE
3.4.2 Systeme mit konstanter Spannung
Bei Anlagen mit einer großen Zahl von Lautsprechern bzw. großen Abständen
zwischen Verstärkern und Lautsprechern, ist eine Gleichspannungs-
versorgung vozuziehen (definiert auch als hohe Impedanz).
Bei dieser Art von Anlagen, sind die mit Anpassungstransformatoren
ausgerüsteten Lautsprecher mit Abzweigleitungen angeschlossen (s.
Beispiel in Abbildung 3.4.3); Dieses Detail vereinfacht den Aufbau der
Anlage und gewährleistet bei eventueller Unterbrechung des
Lautsprecheranschlusses den ordnungs-gemäßen Betrieb der
Gesamtanlage. Die am Lautsprecherausgang zulässigen Gleichspannungen
sind entweder 90, 50, 70 oder 100 V.
 Calcul du nombre de diffuseurs (par les puissances)
Supposons davoir défini aussi bien lamplificateur (cest-à-dire sa puissance
de sortie) que le type de diffuseur, avec la puissance correspondante
absorbée. Dans ce cas, le nombre maximum de diffuseurs connectables
sur la ligne est déterminé par la formule suivante:
Exemple: emploi d'un amplificateur AW8501 avec un plafonnier modèle
Paso C52/10-T. L'amplificateur est en mesure d'émettre une puissance
équivalente à 500 W alors qu'un diffuseur absorbe une puissance de 10 W.
Pour savoir combien de diffuseurs peuvent être reliés à la ligne de sortie
on fait l'opération suivante:
500 W
10 W
= 50
nombre diffuseurs =
puissance amplificateur
puissance diffuseur
nombre diffuseurs =
 Calcul du nombre de diffuseurs (par les impedances)
Si la donnée disponible est limpedance du diffuseur, le nombre
maximum de diffuseurs pouvant être relés à la ligne de sortie on fait
lopération suivante:
où l'impédance nominale de l'amplificateur peut être obtenue avec le
tableau 3.4.1.
Exemple: emploi d'un amplificateur AW8501 avec des diffuseurs de
type Paso C48-T présentant une impédance de 833 ohm.
Le tableau 3.4.1 nous indique que l'impédance normale de charge de
la ligne à 100 V est de 20 ohm.
Par conséquent:
impédance diffuseur
impédance amplificateur
nombre diffuseurs =
833 Ω
20 Ω
= 41
nombre diffuseurs =
 Berechnung der lautsprecheranzahl (durch die leistungen)
Es wird vorausgesetzt, daß sowohl der Verstärker (d.h. seine Ausgangsleistung)
als auch der Lautsprechertyp mit entsprechender Leistungsaufnahme
definiert ist. In diesem Fall wird die höchste Anzahl der auf der Leitung
anschließbaren Lautsprecher durch die folgende Formel festgelegt:
Leistung Verstärker
Leistung Lautsprecher
Anzahl Lautsprecher =
Beispiel: Es wird ein Verstärker AW8501, Modell Paso C52/10-T,
verwendet. Der Verstärker kann eine Leistung von 500 W abgeben,
wohingegen der Lautsprecher eine Leistung von 10 W aufnimmt. Um zu
wissen, wie viele Lautsprecher an die Ausgangsleitung angeschlossen
werden können, wird gerechnet:
500 W
10 W
= 50
Anzahl Lautsprecher =
 Berechnung der lautsprecheranzahl (durch die impedanzen)
Wenn die Impedanz des Lautsprechers die zur Verfügungstehende Größe
ist, ist die maximale Anzahl von Lautsprechern, die an eine Leitung
angeschlossen werden können, die folgende:
Die Nennimpedanz des Verstärkers kann aus der Tabelle 3.4.1 entnommen
werden.
Beispiel: Es wird ein Verstärker AW8501 mit Lautsprechern Paso C48-T
verwendet, die eine Impedanz von 833 ohm aufweisen.
Aus der Tabelle 3.4.1 ist ersichtlich, daß die Nennlastimpedanz der Leitung
bei 100 V gleich 20 ohm ist.
Daraus folgt:
Lautsprecherimpedanz
Impedanz Verstärker
Anzahl Lautsprecher =
833 Ω
20 Ω
= 41
Anzahl Lautsprecher =
