SERIE AW8000
22
3CONNEXIONS
3.5 FILTRE SELECTIF VOIX
L'installation de ce filtre peut contribuer à améliorer l'intelligibilité du
message dans les milieux réverbérants ou particulièrement bondés; en
exaltant la fréquence de la voix, on concentre toute la puissance de
l'amplificateur dans cette bande, obtenant ainsi une dynamique plus
élevée en sortie et une plus grande clarté. Il est conseillé, en particulier,
d'installer ce filtre dans les installations ayant des diffuseurs à pavillon
car un niveau excessif de fréquences basses pourrait endommager la
membrane du diffuseur. Pour insere le filtre, il est necessaire de modifier
la position du pont, placé sur le circuit de Ensemble circuit côntrole et
commande. Voir indication sur la fig. 3.5.1.

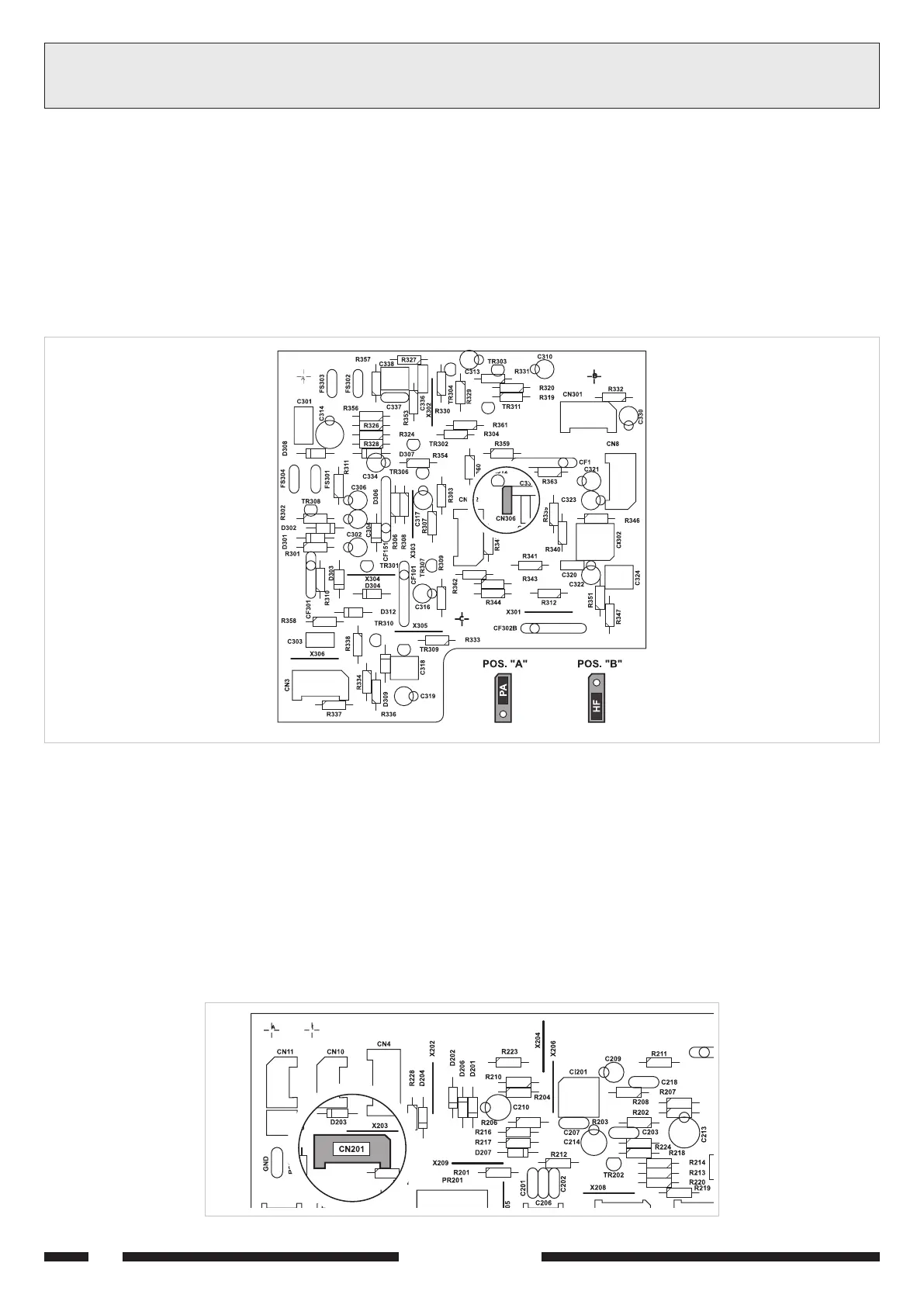

Fig./Abb. 3.5.1
Pos. A =Filtre ON
Pos. B =Filtre OFF
Pos. A = Filter EIN
Pos. B = Filter AUS
3.6 MODULES ACCESSOIRES
Pour insérer les modules accessoires dans l'amplificateur, il faut enlever
le couvercle de l'appareil. Cette opération doit être réalisée par un
personnel spécialisé et il est conseillé de lire ce qui est reporté au
paragraphe 1.3.
Fiche ding-dong
Sur le circuit dentrée de la ligne est doté dun connecteur à 6 broches
désigné par la référence CN201 (Fig.3.6.1) - pour linstallation de la
carte AC25 servant à produire le signal de Carillon (DIN-DON).
Ce signal est activé par la fermeture des contacts ou par linsertion
dune base amplifiée reliée à lentrée BASE INPUT [19].
Les réglages du volume [17] et de la tonalité [18] du DING-DONG sont
accessibles sur le panneau arrière au moyen dun petit tournevis à
fente.
Fig./Abb. 3.6.1
3.5 SPRACHSELEKTIONSFILTER
Das Einsetzen dieses Filters kann zur Verbesserung der
Sprechverständlichkeit in nachhallenden oder überfüllten Umgebungen
beitragen; durch Unterstreichung der Frequenzen des Gesprochenen wird
die ganze Leistung des Verstärkers in diesem Band konzentriert und man
erhält somit eine höhere Ausgabedynamik und Klarheit. Es ist insbesondere
ratsam, diesen Filter in Anlagen mit trichterförmigen Lautsprechern
einzusetzen, da ein übermäßiger Pegel an niedrigen Frequenzen die
Lautsprechermembran beschädigen könnte. Um den Filter einzusetzen, ist
es notwendig, die Stellung der Brücke, die auf dem Kontroll und
Steuerungsschaltkreiss des Geräts angebracht ist, so zu ändern, wie in
Abbildung 3.5.1 angegeben.
3.6 ZUBEHÖRMODULE
Um die Zubehörmodule in den Verstärker einzusetzen, ist es notwendig,
den Deckel des Geräts zu entfernen. Wir erinnern daran, daß diese
Arbeit von Fachpersonal durchgeführt werden muß. Es wird jedoch in
jedem Fall auf Absatz 1.3 verwiesen.
Gong-Karte
Zum Zweck des Einsetzens der Karte AC25 für die Generierung des
Gong-Signals ist auf dem Schaltkreis des Linieneingangs ein Anschluß
mit 6 Füßchen, genannt CN201 (Abb. 3.6.1), installiert.
Dieses Signal wird von dem Einschalten einer Sprechstelle ausgelöst,
die an den BASE INPUT Eingang [19] angeschlossen ist.
Die Lautstärke [17] und die Tonhöhe [18] des 2-Klang-Gongs werden
durch das Potentiometer auf der Rückseite mit einem Schraubenzieher
eingestellt.
ANSCHLÜSSE
11-544.p65 08/02/02, 10.4722
