3.3 BASISVERSTERKERINGANG
Dankzij de vijfpolen contactbus DIN BASE INPUT [19] is het mogelijk de
versterker te verbinden met maximaal zes voorversterkte PASO bases
Serie B600.

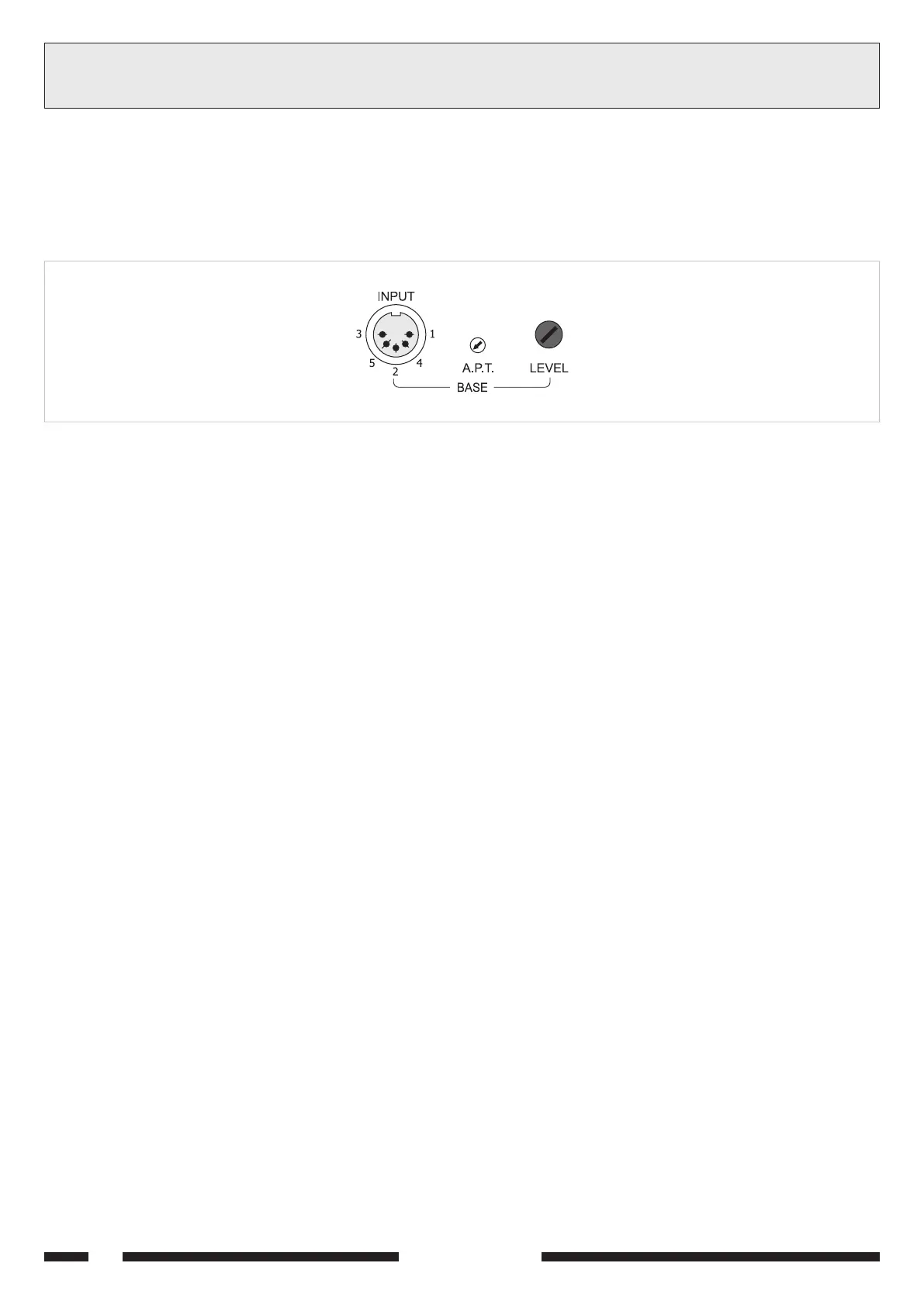

In Afb. 3.3.1 worden de contactbusverbindingen weergegeven, van
buitenaf gezien, met de desbetreffende voedingssignalen.
Afb./Fig. 3.3.1
1 = Prioriteit
2 = Afscherming en terugkeer ingangssignaal
3 = Ingangssignaal
4 = Voeding + 12Vdc gestabiliseerd
5 = Massa voeding
Het naar de contactbus BASE INPUT gezonden signaalniveau kan
geregeld worden door de met een schroevendraaier te draaien
potentiometer LEVEL [21].
Deze contactbus is ook voor ander gebruik bruikbaar:
 Extra ingang voor lage frequentie, met een 170 mV gevoeligheid, met
voorrangsverzwakking, welke eventueel kan worden gebruikt om te
zorgen voor een automatische voorrang.
 externe voedingsinrichting via gestabiliseerde 12Vcc gelijkstroomspanning;
maximaal stroomafgifte gelijk aan 200 mA medi met hoogste pieken
van 1 A.
 Voorrang versterkte basis
Bij indrukken van de oproeptoets op een serie B600 basis, verbonden
aan de desbetreffende versterkeringang [19], wordt het prioriteitssignaal
geactivieerd dat automatisch de lijningang verzwakt. Op deze wijze kan
een melding naar de microfoonbasis gestuurd worden zonder overlappling
van het muzieksignaal.
 Automatische prioriteit
Een elektronisch circuit geeft de signaalaanwezigheid door aan de BASE
INPUT [19] ingang en activeert automatisch de prioriteit zodat er
vanuit deze ingang een melding verspreid kan worden.
Het voor de activering van de automatische prioriteit vereiste
signaalniveau kan geregeld worden met behulp van de A.P.T. (Automatic
Precedence Threshold) regelaar, die vanuit het achterpaneel bereiktbaar
is. De regeling is nodig om te voorkomen dat de automatisch prioriteit
automatisch geactiveerd wordt door eventueel door de microfoon
opgevangen achtergrondgeluiden.
3AANSLUITINGEN
3.3 ENTRADA BASE AMPLIFICADA
El enchufe DIN pentapolar BASE INPUT [19] ermite la conexión del
amplificador a las bases preamplificadas PASO Serie B600, hasta un
máximo de seis.
En la figura 3.3.1 se muestran las conexiones del enchufe, visto desde
el exterior, con las correspondientes señales y alimentaciones.
El nivel de la señal enviado a la toma BASE INPUT puede ser regulado
por el potenciómetro que cuenta con una ranura para ser regulado con un
destrnillador LEVEL [21]. Esta toma se puede utilizar también para otros
usos:
 entrada de baja frecuencia adicional, con sensibilidad 170 mV, sujeta
a atenuación de precedencia y eventualmente utilizable para la
generación de precedencia automática.
 alimentación de dispositivo exterior mediante la tensión estabilizada
12 Vdc; el consumo máximo de corriente equivale a 200 mA medios con
picos máximos de 1 A.
 Precedencia base amplificada
Presionando el botón de llamada sobre una base serie B600 conectada a
la correspondiente entrada del amplificador [19], se activa la señal de
precedencia que atenúa automáticamente la entrada de línea. De esta
manera se puede enviar un mensaje desde la base microfónica sin
superposición de señal musical.
 Precedencia automática
Un circuito electrónico detecta la presencia de señal en la entrada BASE
INPUT [19] y activa automáticamente la precedencia para permitir la
difusión de un mensaje desde esta entrada.
El nivel de señal necesario para activar la precedencia automática puede
regularse mediante el control A.P.T. (Automatic Precedence Threshold),
al que se accede desde el panel de detrás. La regulación es necesaria
con el fin de evitar la activación de la precedencia automática por efecto
de posibles ruidos de fondo recogidos por el micrófono.
CONEXIONES
1 = Precedencia
2 = Blindaje y retorno de la señal de entrada
3 = Señal de entrada
4 = Alimentación + 12 Vcc estabilizados
5 = Masa alimentación
