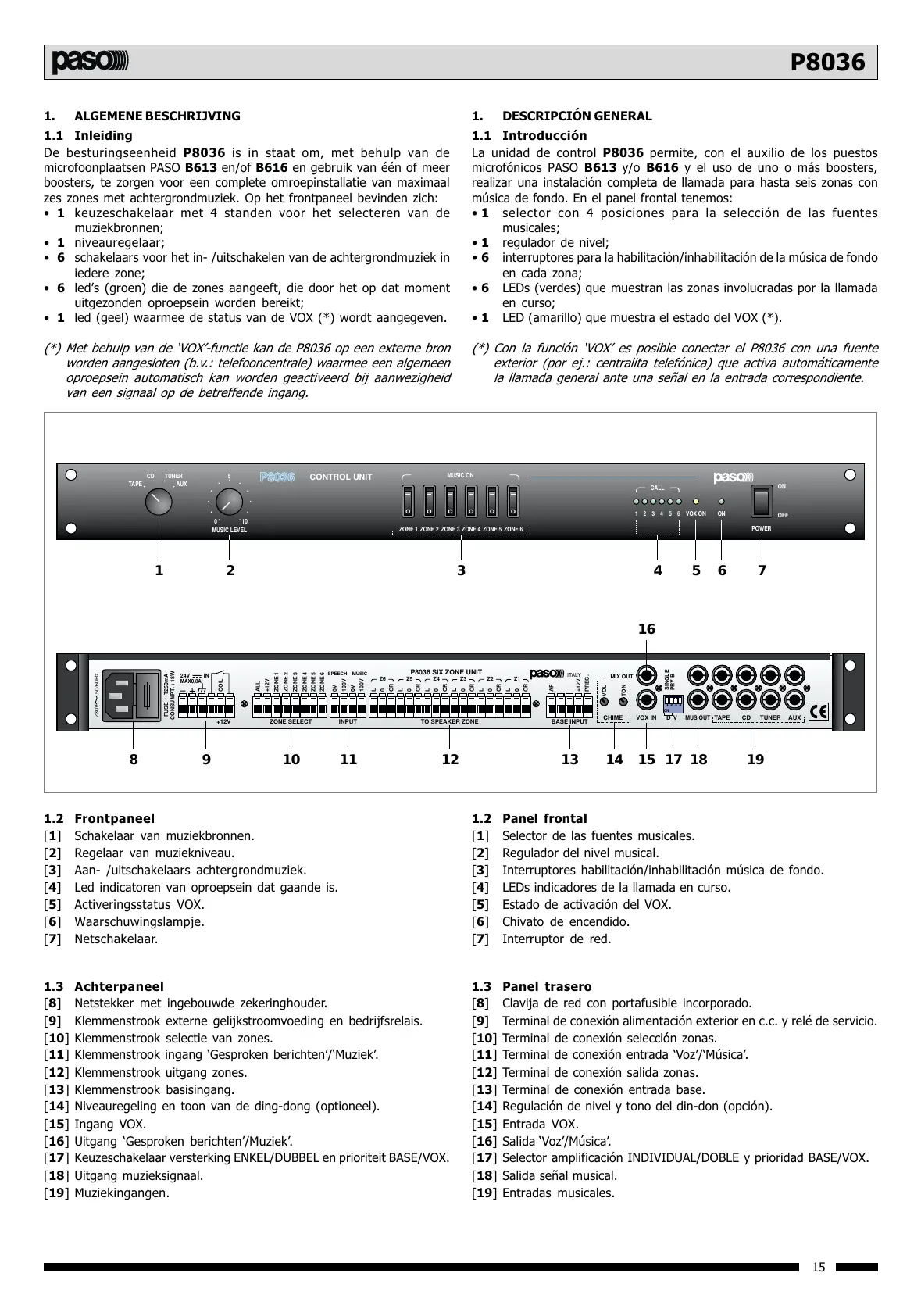

Paso P8036 - Page 15

15
P8036
1.2 Frontpaneel
[1] Schakelaar van muziekbronnen.
[2] Regelaar van muziekniveau.
[3] Aan- /uitschakelaars achtergrondmuziek.
[4] Led indicatoren van oproepsein dat gaande is.
[5] Activeringsstatus VOX.
[6] Waarschuwingslampje.
[7] Netschakelaar.
1.3 Achterpaneel
[8] Netstekker met ingebouwde zekeringhouder.
[9] Klemmenstrook externe gelijkstroomvoeding en bedrijfsrelais.
[10] Klemmenstrook selectie van zones.
[11] Klemmenstrook ingang Gesproken berichten/Muziek.
[12] Klemmenstrook uitgang zones.
[13] Klemmenstrook basisingang.
[14] Niveauregeling en toon van de ding-dong (optioneel).
[15] Ingang VOX.
[16] Uitgang Gesproken berichten/Muziek.
[17] Keuzeschakelaar versterking ENKEL/DUBBEL en prioriteit BASE/VOX.
[18] Uitgang muzieksignaal.
[19] Muziekingangen.
1. ALGEMENE BESCHRIJVING
1.1 Inleiding
De besturingseenheid P8036 is in staat om, met behulp van de
microfoonplaatsen PASO B613 en/of B616 en gebruik van één of meer
boosters, te zorgen voor een complete omroepinstallatie van maximaal
zes zones met achtergrondmuziek. Op het frontpaneel bevinden zich:
 1 keuzeschakelaar met 4 standen voor het selecteren van de
muziekbronnen;
 1 niveauregelaar;
 6 schakelaars voor het in- /uitschakelen van de achtergrondmuziek in
iedere zone;
 6 leds (groen) die de zones aangeeft, die door het op dat moment
uitgezonden oproepsein worden bereikt;
 1 led (geel) waarmee de status van de VOX (*) wordt aangegeven.
(*) Met behulp van de VOX-functie kan de P8036 op een externe bron
worden aangesloten (b.v.: telefooncentrale) waarmee een algemeen
oproepsein automatisch kan worden geactiveerd bij aanwezigheid
van een signaal op de betreffende ingang.
TAPE
CD TUNER
AUX
5
010
MUSIC LEVEL
CONTROL UNIT
1 2 3 4 5 6 VOX ON ON
ON
OFF
POWER
CALL
P8036
O O O O O O
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
MUSIC ON
12 3 4567
ON
1234
ITALY
+12V ZONE SELECT INPUT TO SPEAKER ZONE
P8036 SIX ZONE UNIT
BASE INPUT
CHIME VOX IN D V
MUS.OUT TAPE CD TUNER AUX
FUSE
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
SPEECH MUSIC
ZONE 6
0V
0V
100V
100V
CONSUMPT. : 18W
24V
MAX0,8A
IN
T250mA
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
AF
VOL
MIX OUT
TON
+12V
PREC.
SINGLE
PRY B
~
230V 50/60Hz
COIL
8 9 10 11 12 13 14 15
16
17 18 19
1. DESCRIPCIÓN GENERAL
1.1 Introducción
La unidad de control P8036 permite, con el auxilio de los puestos
microfónicos PASO B613 y/o B616 y el uso de uno o más boosters,
realizar una instalación completa de llamada para hasta seis zonas con
música de fondo. En el panel frontal tenemos:
 1 selector con 4 posiciones para la selección de las fuentes
musicales;
 1 regulador de nivel;
 6 interruptores para la habilitación/inhabilitación de la música de fondo
en cada zona;
 6 LEDs (verdes) que muestran las zonas involucradas por la llamada
en curso;
 1 LED (amarillo) que muestra el estado del VOX (*).
(*) Con la función VOX es posible conectar el P8036 con una fuente
exterior (por ej.: centralita telefónica) que activa automáticamente
la llamada general ante una señal en la entrada correspondiente.
1.2 Panel frontal
[1] Selector de las fuentes musicales.
[2] Regulador del nivel musical.
[3] Interruptores habilitación/inhabilitación música de fondo.
[4] LEDs indicadores de la llamada en curso.
[5] Estado de activación del VOX.
[6] Chivato de encendido.
[7] Interruptor de red.
1.3 Panel trasero
[8] Clavija de red con portafusible incorporado.
[9] Terminal de conexión alimentación exterior en c.c. y relé de servicio.
[10] Terminal de conexión selección zonas.
[11] Terminal de conexión entrada Voz/Música.
[12] Terminal de conexión salida zonas.
[13] Terminal de conexión entrada base.
[14] Regulación de nivel y tono del din-don (opción).
[15] Entrada VOX.
[16] Salida Voz/Música.
[17] Selector amplificación INDIVIDUAL/DOBLE y prioridad BASE/VOX.
[18] Salida señal musical.
[19] Entradas musicales.
