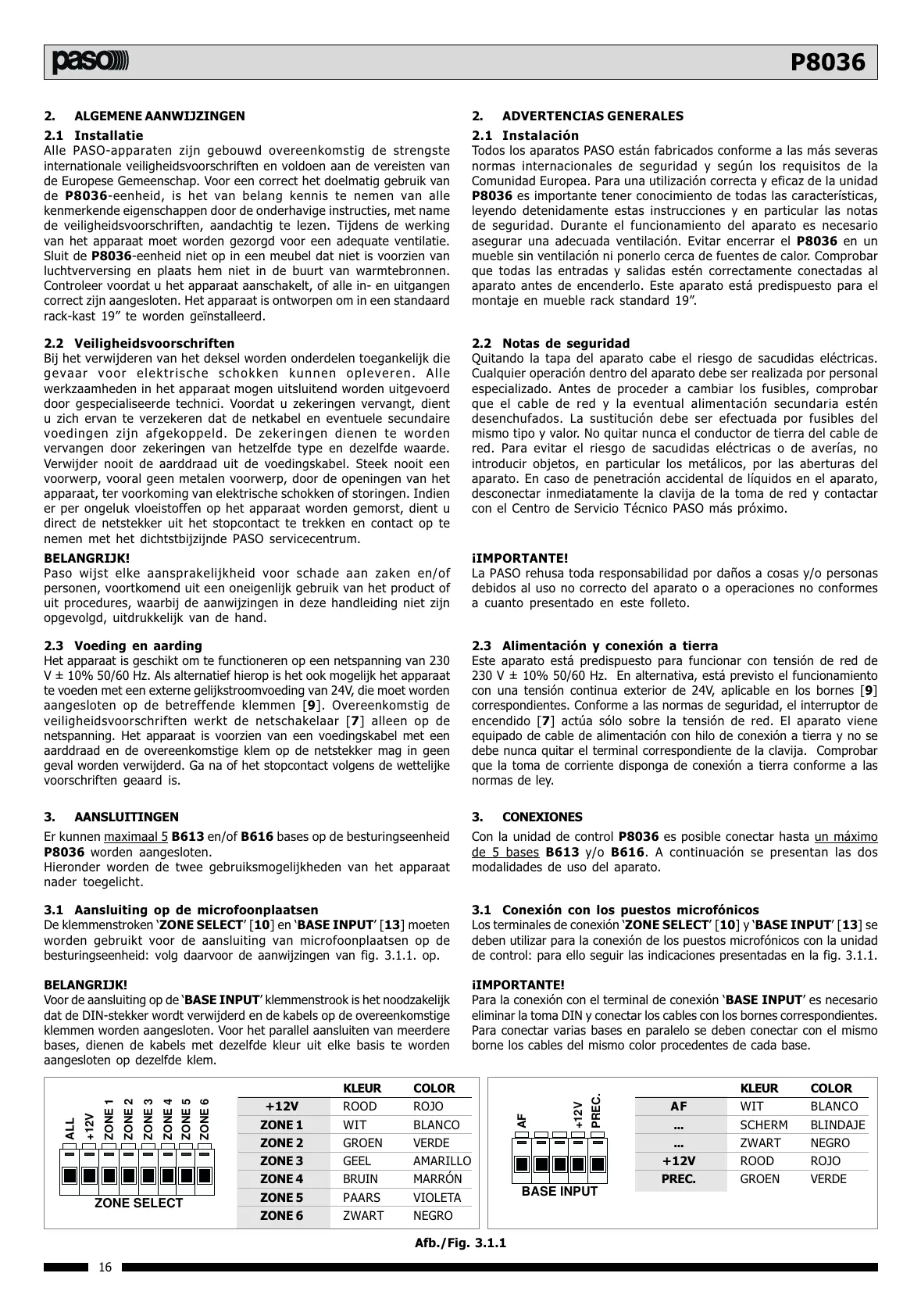

16
P8036
2.2 Veiligheidsvoorschriften
Bij het verwijderen van het deksel worden onderdelen toegankelijk die
gevaar voor elektrische schokken kunnen opleveren. Alle
werkzaamheden in het apparaat mogen uitsluitend worden uitgevoerd
door gespecialiseerde technici. Voordat u zekeringen vervangt, dient
u zich ervan te verzekeren dat de netkabel en eventuele secundaire
voedingen zijn afgekoppeld. De zekeringen dienen te worden
vervangen door zekeringen van hetzelfde type en dezelfde waarde.
Verwijder nooit de aarddraad uit de voedingskabel. Steek nooit een
voorwerp, vooral geen metalen voorwerp, door de openingen van het
apparaat, ter voorkoming van elektrische schokken of storingen. Indien
er per ongeluk vloeistoffen op het apparaat worden gemorst, dient u
direct de netstekker uit het stopcontact te trekken en contact op te
nemen met het dichtstbijzijnde PASO servicecentrum.
BELANGRIJK!
Paso wijst elke aansprakelijkheid voor schade aan zaken en/of
personen, voortkomend uit een oneigenlijk gebruik van het product of
uit procedures, waarbij de aanwijzingen in deze handleiding niet zijn
opgevolgd, uitdrukkelijk van de hand.
2. ALGEMENE AANWIJZINGEN
2.1 Installatie
Alle PASO-apparaten zijn gebouwd overeenkomstig de strengste
internationale veiligheidsvoorschriften en voldoen aan de vereisten van
de Europese Gemeenschap. Voor een correct het doelmatig gebruik van
de P8036-eenheid, is het van belang kennis te nemen van alle
kenmerkende eigenschappen door de onderhavige instructies, met name
de veiligheidsvoorschriften, aandachtig te lezen. Tijdens de werking
van het apparaat moet worden gezorgd voor een adequate ventilatie.
Sluit de P8036-eenheid niet op in een meubel dat niet is voorzien van
luchtverversing en plaats hem niet in de buurt van warmtebronnen.
Controleer voordat u het apparaat aanschakelt, of alle in- en uitgangen
correct zijn aangesloten. Het apparaat is ontworpen om in een standaard
rack-kast 19 te worden geïnstalleerd.
2.3 Voeding en aarding
Het apparaat is geschikt om te functioneren op een netspanning van 230
V ± 10% 50/60 Hz. Als alternatief hierop is het ook mogelijk het apparaat
te voeden met een externe gelijkstroomvoeding van 24V, die moet worden
aangesloten op de betreffende klemmen [9]. Overeenkomstig de
veiligheidsvoorschriften werkt de netschakelaar [7] alleen op de
netspanning. Het apparaat is voorzien van een voedingskabel met een
aarddraad en de overeenkomstige klem op de netstekker mag in geen
geval worden verwijderd. Ga na of het stopcontact volgens de wettelijke
voorschriften geaard is.
3. AANSLUITINGEN
Er kunnen maximaal 5 B613 en/of B616 bases op de besturingseenheid
P8036 worden aangesloten.
Hieronder worden de twee gebruiksmogelijkheden van het apparaat
nader toegelicht.
3.1 Aansluiting op de microfoonplaatsen
De klemmenstroken ZONE SELECT [10] en BASE INPUT [13] moeten
worden gebruikt voor de aansluiting van microfoonplaatsen op de
besturingseenheid: volg daarvoor de aanwijzingen van fig. 3.1.1. op.
BELANGRIJK!
Voor de aansluiting op de BASE INPUT klemmenstrook is het noodzakelijk
dat de DIN-stekker wordt verwijderd en de kabels op de overeenkomstige
klemmen worden aangesloten. Voor het parallel aansluiten van meerdere
bases, dienen de kabels met dezelfde kleur uit elke basis te worden
aangesloten op dezelfde klem.
BASE INPUT
AF
+12V
PREC.
ZONE SELECT
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
ZONE 6
KLEUR COLOR
+12V ROOD ROJO
ZONE 1 WIT BLANCO
ZONE 2 GROEN VERDE
ZONE 3 GEEL AMARILLO
ZONE 4 BRUIN MARRÓN
ZONE 5 PAARS VIOLETA
ZONE 6 ZWART NEGRO
Afb./Fig. 3.1.1
KLEUR COLOR
AF WIT BLANCO
... SCHERM BLINDAJE
... ZWART NEGRO
+12V ROOD ROJO
PREC. GROEN VERDE
2.2 Notas de seguridad
Quitando la tapa del aparato cabe el riesgo de sacudidas eléctricas.
Cualquier operación dentro del aparato debe ser realizada por personal
especializado. Antes de proceder a cambiar los fusibles, comprobar
que el cable de red y la eventual alimentación secundaria estén
desenchufados. La sustitución debe ser efectuada por fusibles del
mismo tipo y valor. No quitar nunca el conductor de tierra del cable de
red. Para evitar el riesgo de sacudidas eléctricas o de averías, no
introducir objetos, en particular los metálicos, por las aberturas del
aparato. En caso de penetración accidental de líquidos en el aparato,
desconectar inmediatamente la clavija de la toma de red y contactar
con el Centro de Servicio Técnico PASO más próximo.
¡IMPORTANTE!
La PASO rehusa toda responsabilidad por daños a cosas y/o personas
debidos al uso no correcto del aparato o a operaciones no conformes
a cuanto presentado en este folleto.
2. ADVERTENCIAS GENERALES
2.1 Instalación
Todos los aparatos PASO están fabricados conforme a las más severas
normas internacionales de seguridad y según los requisitos de la
Comunidad Europea. Para una utilización correcta y eficaz de la unidad
P8036 es importante tener conocimiento de todas las características,
leyendo detenidamente estas instrucciones y en particular las notas
de seguridad. Durante el funcionamiento del aparato es necesario
asegurar una adecuada ventilación. Evitar encerrar el P8036 en un
mueble sin ventilación ni ponerlo cerca de fuentes de calor. Comprobar
que todas las entradas y salidas estén correctamente conectadas al
aparato antes de encenderlo. Este aparato está predispuesto para el
montaje en mueble rack standard 19.
2.3 Alimentación y conexión a tierra
Este aparato está predispuesto para funcionar con tensión de red de
230 V ± 10% 50/60 Hz. En alternativa, está previsto el funcionamiento
con una tensión continua exterior de 24V, aplicable en los bornes [9]
correspondientes. Conforme a las normas de seguridad, el interruptor de
encendido [7] actúa sólo sobre la tensión de red. El aparato viene
equipado de cable de alimentación con hilo de conexión a tierra y no se
debe nunca quitar el terminal correspondiente de la clavija. Comprobar
que la toma de corriente disponga de conexión a tierra conforme a las
normas de ley.
3. CONEXIONES
Con la unidad de control P8036 es posible conectar hasta un máximo
de 5 bases B613 y/o B616. A continuación se presentan las dos
modalidades de uso del aparato.
3.1 Conexión con los puestos microfónicos
Los terminales de conexión ZONE SELECT [10] y BASE INPUT [13] se
deben utilizar para la conexión de los puestos microfónicos con la unidad
de control: para ello seguir las indicaciones presentadas en la fig. 3.1.1.
¡IMPORTANTE!
Para la conexión con el terminal de conexión BASE INPUT es necesario
eliminar la toma DIN y conectar los cables con los bornes correspondientes.
Para conectar varias bases en paralelo se deben conectar con el mismo
borne los cables del mismo color procedentes de cada base.
