SERIES
I
0
IN
SPEECH
ZONE SELECT
BASE INPUT
ZONE 5
ZONE 6
OPMERKING
Bij sommige installaties wordt gebruik
gemaakt van lokale verzwakkers (vb.:
Serie TLxx) op de luidsprekers, zodat
elk uitzendingspunt afzonderlijk kan
worden afgesteld.
In dit geval kan het noodzakelijk zijn dat
de verzwakkers worden omzeild (welke
functie doorgaans OVERRIDE wordt
genoemd) om gesproken berichten,
noodberichten of alarmmeldingen op een
zo hoog mogelijk geluidsniveau te
kunnen uitzenden.
ON
1234
DV
SINGLE
PRY B
Enkele versterkingslijn
Bij dit installatietype wordt, wanneer er oproepberichten worden
uitgezonden in de geselecteerde zones, de verbinding tussen de lijnen
van niet geselecteerde zones en de versterkingslijn onderbroken: de
verspreiding van het signaal blijft in die zones dus gedurende de hele tijd
waarin de selectie actief is, onderbroken (zie afb. 3.2.3).
TO SPEAKER ZONE
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
Afb./Fig. 3.2.3

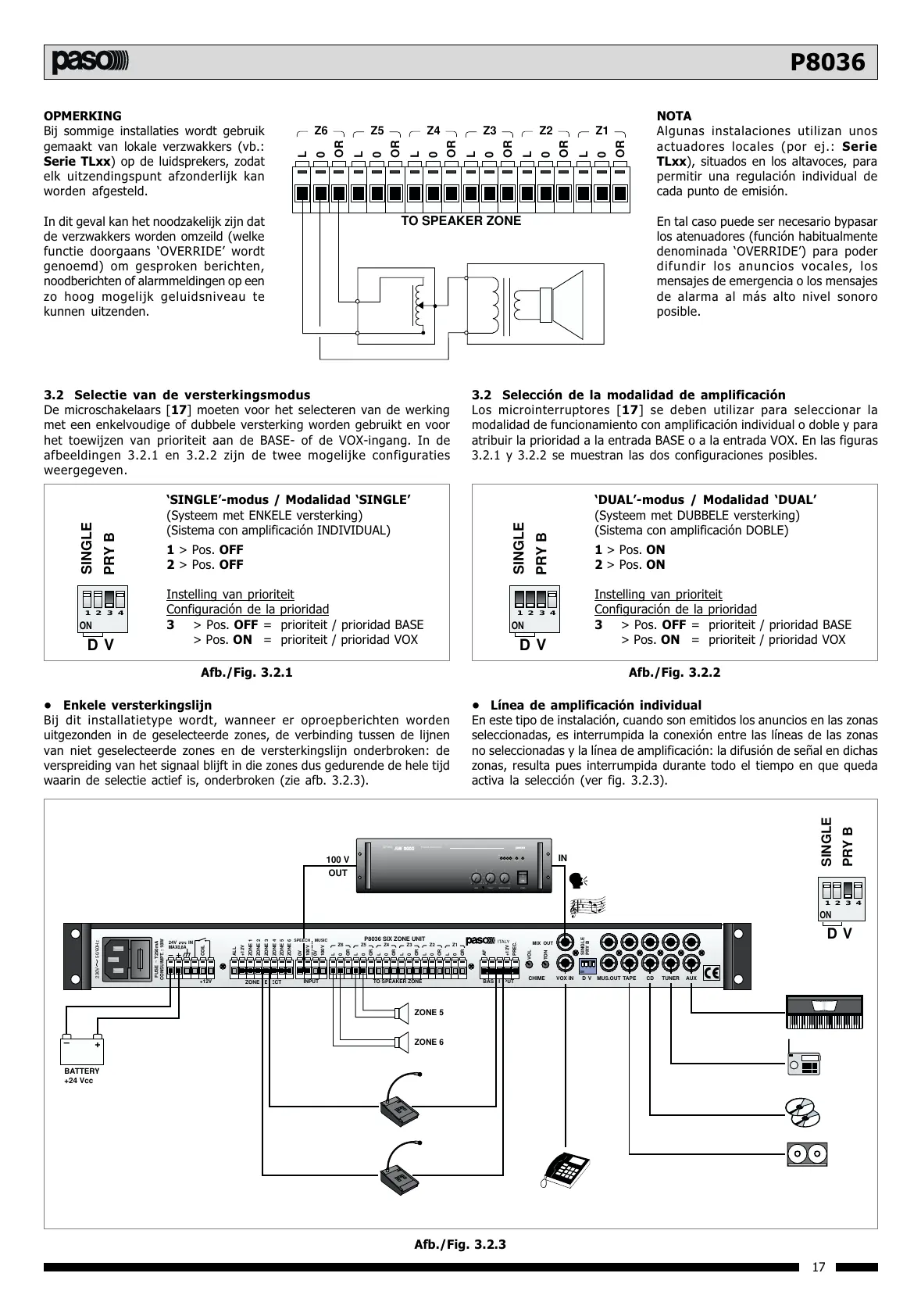

3.2 Selectie van de versterkingsmodus
De microschakelaars [17] moeten voor het selecteren van de werking
met een enkelvoudige of dubbele versterking worden gebruikt en voor
het toewijzen van prioriteit aan de BASE- of de VOX-ingang. In de
afbeeldingen 3.2.1 en 3.2.2 zijn de twee mogelijke configuraties
weergegeven.
ON
1234
DV
SINGLE
PRY B
Afb./Fig. 3.2.1
Afb./Fig. 3.2.2
Línea de amplificación individual
En este tipo de instalación, cuando son emitidos los anuncios en las zonas
seleccionadas, es interrumpida la conexión entre las líneas de las zonas
no seleccionadas y la línea de amplificación: la difusión de señal en dichas
zonas, resulta pues interrumpida durante todo el tiempo en que queda
activa la selección (ver fig. 3.2.3).
3.2 Selección de la modalidad de amplificación
Los microinterruptores [17] se deben utilizar para seleccionar la
modalidad de funcionamiento con amplificación individual o doble y para
atribuir la prioridad a la entrada BASE o a la entrada VOX. En las figuras
3.2.1 y 3.2.2 se muestran las dos configuraciones posibles.
NOTA
Algunas instalaciones utilizan unos
actuadores locales (por ej.: Serie
TLxx), situados en los altavoces, para
permitir una regulación individual de
cada punto de emisión.
En tal caso puede ser necesario bypasar
los atenuadores (función habitualmente
denominada OVERRIDE) para poder
difundir los anuncios vocales, los
mensajes de emergencia o los mensajes
de alarma al más alto nivel sonoro
posible.
SINGLE-modus / Modalidad SINGLE
(Systeem met ENKELE versterking)
(Sistema con amplificación INDIVIDUAL)
1 > Pos. OFF
2 > Pos. OFF
Instelling van prioriteit
Configuración de la prioridad
3 > Pos. OFF = prioriteit / prioridad BASE
> Pos. ON = prioriteit / prioridad VOX
DUAL-modus / Modalidad DUAL
(Systeem met DUBBELE versterking)
(Sistema con amplificación DOBLE)
1 > Pos. ON
2 > Pos. ON
Instelling van prioriteit
Configuración de la prioridad
3 > Pos. OFF = prioriteit / prioridad BASE
> Pos. ON = prioriteit / prioridad VOX
