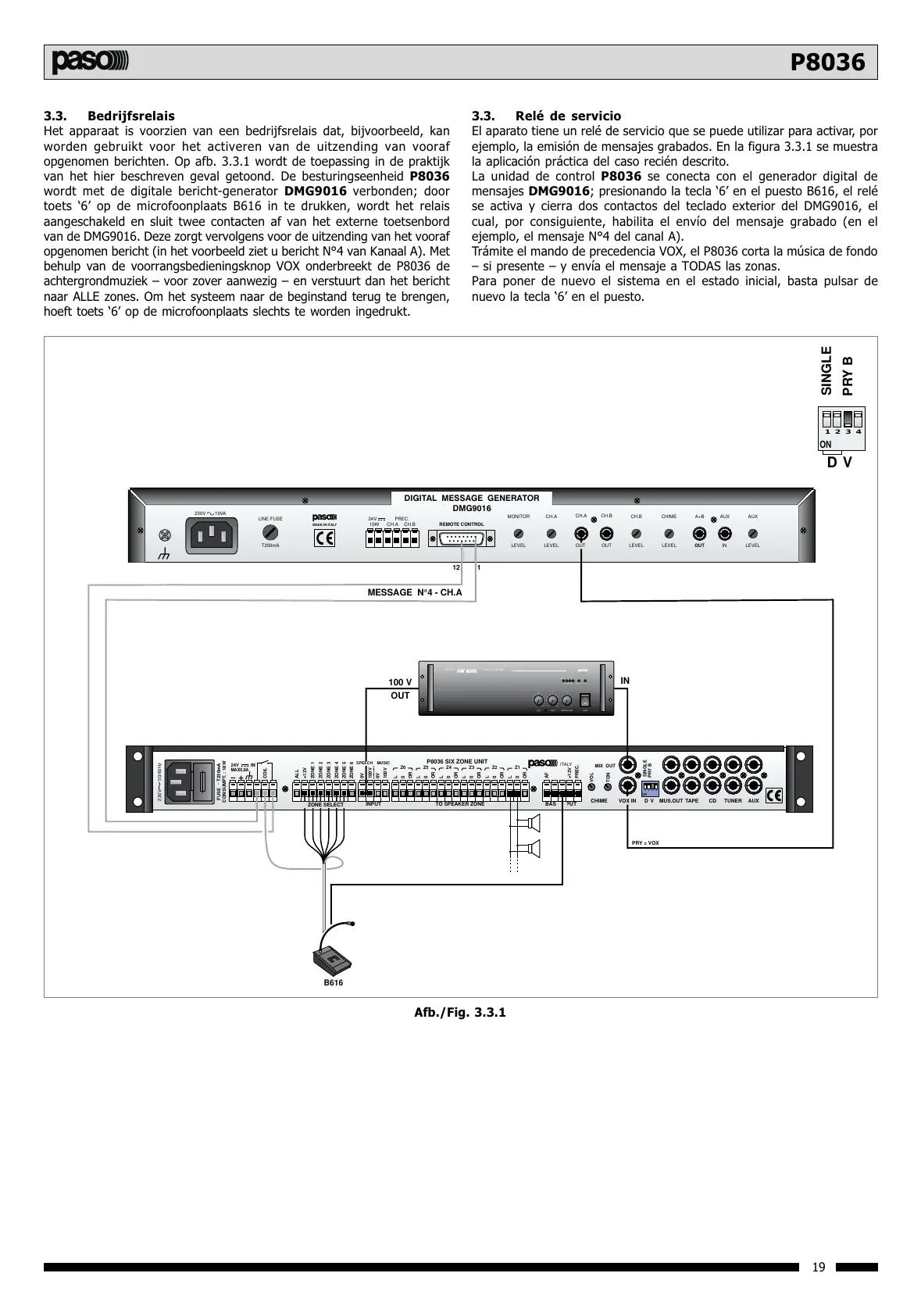

3.3. Bedrijfsrelais
Het apparaat is voorzien van een bedrijfsrelais dat, bijvoorbeeld, kan
worden gebruikt voor het activeren van de uitzending van vooraf
opgenomen berichten. Op afb. 3.3.1 wordt de toepassing in de praktijk
van het hier beschreven geval getoond. De besturingseenheid P8036
wordt met de digitale bericht-generator DMG9016 verbonden; door
toets 6 op de microfoonplaats B616 in te drukken, wordt het relais
aangeschakeld en sluit twee contacten af van het externe toetsenbord
van de DMG9016. Deze zorgt vervolgens voor de uitzending van het vooraf
opgenomen bericht (in het voorbeeld ziet u bericht N°4 van Kanaal A). Met
behulp van de voorrangsbedieningsknop VOX onderbreekt de P8036 de
achtergrondmuziek  voor zover aanwezig  en verstuurt dan het bericht
naar ALLE zones. Om het systeem naar de beginstand terug te brengen,
hoeft toets 6 op de microfoonplaats slechts te worden ingedrukt.
ON
1234
DV
SINGLE
PRY B
Afb./Fig. 3.3.1
MADE IN ITALY
CH.A10W CH.B
PREC.24VLINE FUSE
230V 10VA
MONITOR CH.A CH.B CHIME A+B AUX AUX
LEVELLEVELOUTOUTLEVELLEVELT250mA
DIGITAL MESSAGE GENERATOR
DMG9016
CH.A CH.B
REMOTE CONTROL
LEVELINOUT
ON
1234
ITALY
INPUT TO SPEAKER ZONE
P8036 SIX ZONE UNIT
CHIME VOX IN D V MUS.OUT TAPE CD TUNER AUX
FUSE
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
MUSIC
ZONE 6
0V
0V
100V
100V
CONSUMPT. : 18W
24V
MAX0,8A
IN
T250mA
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
AF
VOL
MIX OUT
TON
+12V
PREC.
SINGLE
PRY B
~
230V 50/60Hz
COIL
100 V
OUT
BASS TREBLE
MASTER VOLUME POWER
ONOVERL.
OUTPUTLEVEL
+10-6-40
005
10 10 0+10 +10 10
dB
POWER AMPLIFIER
AW 8000
SERIES
I
0
IN
SPEECH
BASE INPUT
12 1
MESSAGE N°4 - CH.A
PRY=VOX
B616
ZONE SELECT
3.3. Relé de servicio
El aparato tiene un relé de servicio que se puede utilizar para activar, por
ejemplo, la emisión de mensajes grabados. En la figura 3.3.1 se muestra
la aplicación práctica del caso recién descrito.
La unidad de control P8036 se conecta con el generador digital de
mensajes DMG9016; presionando la tecla 6 en el puesto B616, el relé
se activa y cierra dos contactos del teclado exterior del DMG9016, el
cual, por consiguiente, habilita el envío del mensaje grabado (en el
ejemplo, el mensaje N°4 del canal A).
Trámite el mando de precedencia VOX, el P8036 corta la música de fondo
 si presente  y envía el mensaje a TODAS las zonas.
Para poner de nuevo el sistema en el estado inicial, basta pulsar de
nuevo la tecla 6 en el puesto.
