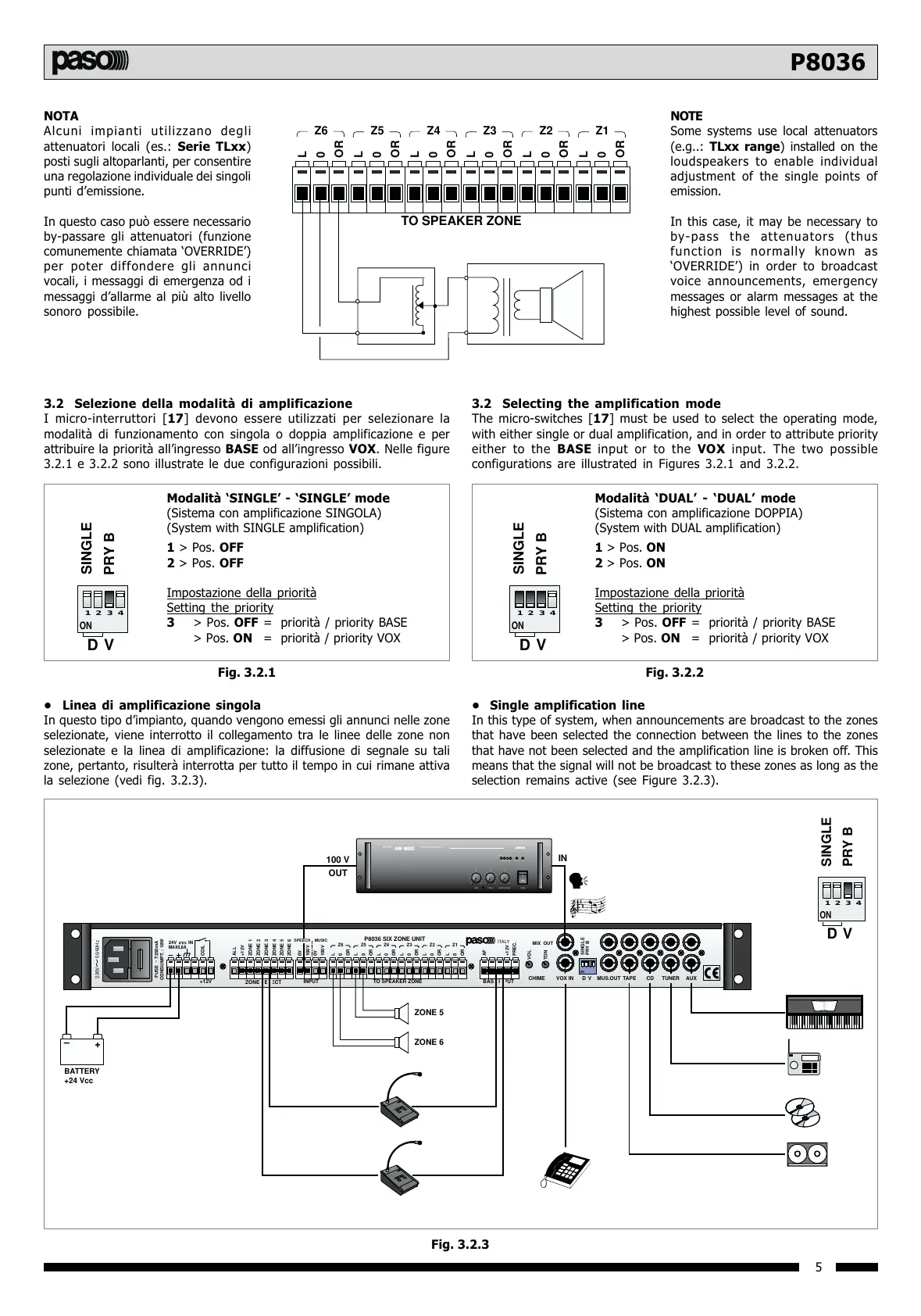

Paso P8036 - Selecting the Amplification Mode

5
P8036
NOTA
Alcuni impianti utilizzano degli
attenuatori locali (es.: Serie TLxx)
posti sugli altoparlanti, per consentire
una regolazione individuale dei singoli
punti demissione.
In questo caso può essere necessario
by-passare gli attenuatori (funzione
comunemente chiamata OVERRIDE)
per poter diffondere gli annunci
vocali, i messaggi di emergenza od i
messaggi dallarme al più alto livello
sonoro possibile.
TO SPEAKER ZONE
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
Fig. 3.2.3
ON
1234
ITALY
+12V INPUT TO SPEAKER ZONE
P8036 SIX ZONE UNIT
CHIME VOX IN D V MUS.OUT TAPE CD TUNER AUX
FUSE
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
MUSIC
ZONE 6
0V
0V
100V
100V
CONSUMPT. : 18W
24V
MAX0,8A
IN
T250mA
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
AF
VOL
MIX OUT
TON
+12V
PREC.
SINGLE
PRY B
~
230V 50/60Hz
COIL
+
BATTERY
+24 Vcc
–
100 V
OUT
BASS TREBLE
MASTER VOLUME POWER
ONOVERL.
OUTPUTLEVEL
+10-6-40
005
10 10 0+10 +10 10
dB
POWER AMPLIFIER
AW 8000
SERIES
I
0
IN
SPEECH
ZONE SELECT
BASE INPUT
ZONE 5
ZONE 6
ON
1234
DV
SINGLE
PRY B
 Linea di amplificazione singola
In questo tipo dimpianto, quando vengono emessi gli annunci nelle zone
selezionate, viene interrotto il collegamento tra le linee delle zone non
selezionate e la linea di amplificazione: la diffusione di segnale su tali
zone, pertanto, risulterà interrotta per tutto il tempo in cui rimane attiva
la selezione (vedi fig. 3.2.3).
3.2 Selezione della modalità di amplificazione
I micro-interruttori [17] devono essere utilizzati per selezionare la
modalità di funzionamento con singola o doppia amplificazione e per
attribuire la priorità allingresso BASE od allingresso VOX. Nelle figure
3.2.1 e 3.2.2 sono illustrate le due configurazioni possibili.
ON
1234
DV
SINGLE
PRY B
Modalità SINGLE - SINGLE mode
(Sistema con amplificazione SINGOLA)
(System with SINGLE amplification)
1 > Pos. OFF
2 > Pos. OFF
Impostazione della priorità
Setting the priority
3 > Pos. OFF = priorità / priority BASE
> Pos. ON = priorità / priority VOX
Fig. 3.2.1
ON
1234
DV
SINGLE
PRY B
Fig. 3.2.2
Modalità DUAL - DUAL mode
(Sistema con amplificazione DOPPIA)
(System with DUAL amplification)
1 > Pos. ON
2 > Pos. ON
Impostazione della priorità
Setting the priority
3 > Pos. OFF = priorità / priority BASE
> Pos. ON = priorità / priority VOX
 Single amplification line
In this type of system, when announcements are broadcast to the zones
that have been selected the connection between the lines to the zones
that have not been selected and the amplification line is broken off. This
means that the signal will not be broadcast to these zones as long as the
selection remains active (see Figure 3.2.3).
3.2 Selecting the amplification mode
The micro-switches [17] must be used to select the operating mode,
with either single or dual amplification, and in order to attribute priority
either to the BASE input or to the VOX input. The two possible
configurations are illustrated in Figures 3.2.1 and 3.2.2.
NOTE
Some systems use local attenuators
(e.g..: TLxx range) installed on the
loudspeakers to enable individual
adjustment of the single points of
emission.
In this case, it may be necessary to
by-pass the attenuators (thus
function is normally known as
OVERRIDE) in order to broadcast
voice announcements, emergency
messages or alarm messages at the
highest possible level of sound.
