Paso P8036 - Page 9

9
P8036

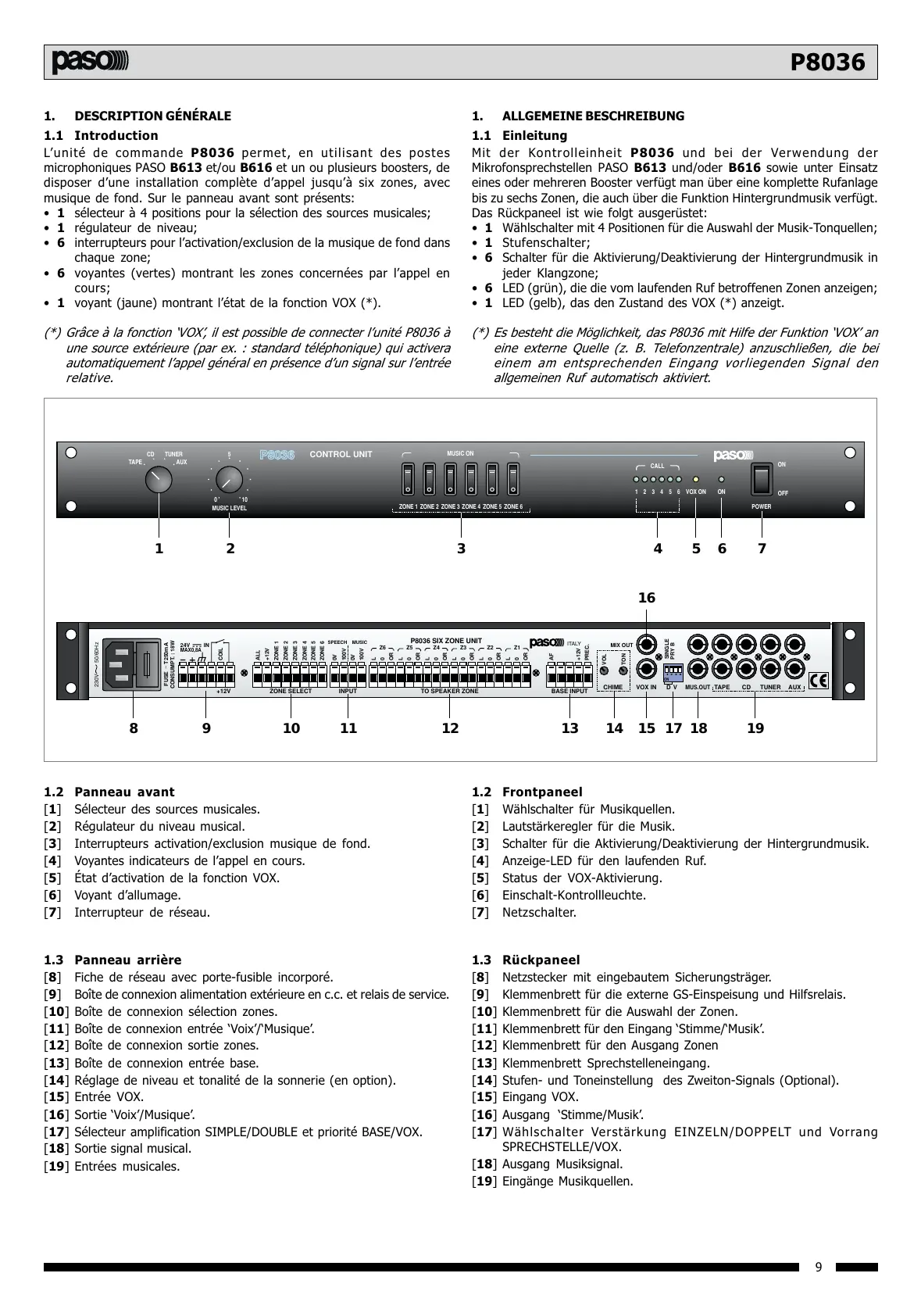

1.2 Panneau avant
[1] Sélecteur des sources musicales.
[2] Régulateur du niveau musical.
[3] Interrupteurs activation/exclusion musique de fond.
[4] Voyantes indicateurs de lappel en cours.
[5] État dactivation de la fonction VOX.
[6] Voyant dallumage.
[7] Interrupteur de réseau.
1.3 Panneau arrière
[8] Fiche de réseau avec porte-fusible incorporé.
[9] Boîte de connexion alimentation extérieure en c.c. et relais de service.
[10] Boîte de connexion sélection zones.
[11] Boîte de connexion entrée Voix/Musique.
[12] Boîte de connexion sortie zones.
[13] Boîte de connexion entrée base.
[14] Réglage de niveau et tonalité de la sonnerie (en option).
[15] Entrée VOX.
[16] Sortie Voix/Musique.
[17] Sélecteur amplification SIMPLE/DOUBLE et priorité BASE/VOX.
[18] Sortie signal musical.
[19] Entrées musicales.
1. DESCRIPTION GÉNÉRALE
1.1 Introduction
Lunité de commande P8036 permet, en utilisant des postes
microphoniques PASO B613 et/ou B616 et un ou plusieurs boosters, de
disposer dune installation complète dappel jusquà six zones, avec
musique de fond. Sur le panneau avant sont présents:
 1 sélecteur à 4 positions pour la sélection des sources musicales;
 1 régulateur de niveau;
 6 interrupteurs pour lactivation/exclusion de la musique de fond dans
chaque zone;
 6 voyantes (vertes) montrant les zones concernées par lappel en
cours;
 1 voyant (jaune) montrant létat de la fonction VOX (*).
(*) Grâce à la fonction VOX, il est possible de connecter lunité P8036 à
une source extérieure (par ex. : standard téléphonique) qui activera
automatiquement lappel général en présence dun signal sur lentrée
relative.
TAPE
CD TUNER
AUX
5
010
MUSIC LEVEL
CONTROL UNIT
1 2 3 4 5 6 VOX ON ON
ON
OFF
POWER
CALL
P8036
O O O O O O
ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6
MUSIC ON
12 3 4567
ON
1234
ITALY
+12V ZONE SELECT INPUT TO SPEAKER ZONE
P8036 SIX ZONE UNIT
BASE INPUT
CHIME VOX IN D V
MUS.OUT TAPE CD TUNER AUX
FUSE
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
SPEECH MUSIC
ZONE 6
0V
0V
100V
100V
CONSUMPT. : 18W
24V
MAX0,8A
IN
T250mA
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
AF
VOL
MIX OUT
TON
+12V
PREC.
SINGLE
PRY B
~
230V 50/60Hz
COIL
8 9 10 11 12 13 14 15
16
17 18 19
1. ALLGEMEINE BESCHREIBUNG
1.1 Einleitung
Mit der Kontrolleinheit P8036 und bei der Verwendung der
Mikrofonsprechstellen PASO B613 und/oder B616 sowie unter Einsatz
eines oder mehreren Booster verfügt man über eine komplette Rufanlage
bis zu sechs Zonen, die auch über die Funktion Hintergrundmusik verfügt.
Das Rückpaneel ist wie folgt ausgerüstet:
 1 Wählschalter mit 4 Positionen für die Auswahl der Musik-Tonquellen;
 1 Stufenschalter;
 6 Schalter für die Aktivierung/Deaktivierung der Hintergrundmusik in
jeder Klangzone;
 6 LED (grün), die die vom laufenden Ruf betroffenen Zonen anzeigen;
 1 LED (gelb), das den Zustand des VOX (*) anzeigt.
(*) Es besteht die Möglichkeit, das P8036 mit Hilfe der Funktion VOX an
eine externe Quelle (z. B. Telefonzentrale) anzuschließen, die bei
einem am entsprechenden Eingang vorliegenden Signal den
allgemeinen Ruf automatisch aktiviert.
1.2 Frontpaneel
[1] Wählschalter für Musikquellen.
[2] Lautstärkeregler für die Musik.
[3] Schalter für die Aktivierung/Deaktivierung der Hintergrundmusik.
[4] Anzeige-LED für den laufenden Ruf.
[5] Status der VOX-Aktivierung.
[6] Einschalt-Kontrollleuchte.
[7] Netzschalter.
1.3 Rückpaneel
[8] Netzstecker mit eingebautem Sicherungsträger.
[9] Klemmenbrett für die externe GS-Einspeisung und Hilfsrelais.
[10] Klemmenbrett für die Auswahl der Zonen.
[11] Klemmenbrett für den Eingang Stimme/Musik.
[12] Klemmenbrett für den Ausgang Zonen
[13] Klemmenbrett Sprechstelleneingang.
[14] Stufen- und Toneinstellung des Zweiton-Signals (Optional).
[15] Eingang VOX.
[16] Ausgang Stimme/Musik.
[17] Wählschalter Verstärkung EINZELN/DOPPELT und Vorrang
SPRECHSTELLE/VOX.
[18] Ausgang Musiksignal.
[19] Eingänge Musikquellen.
