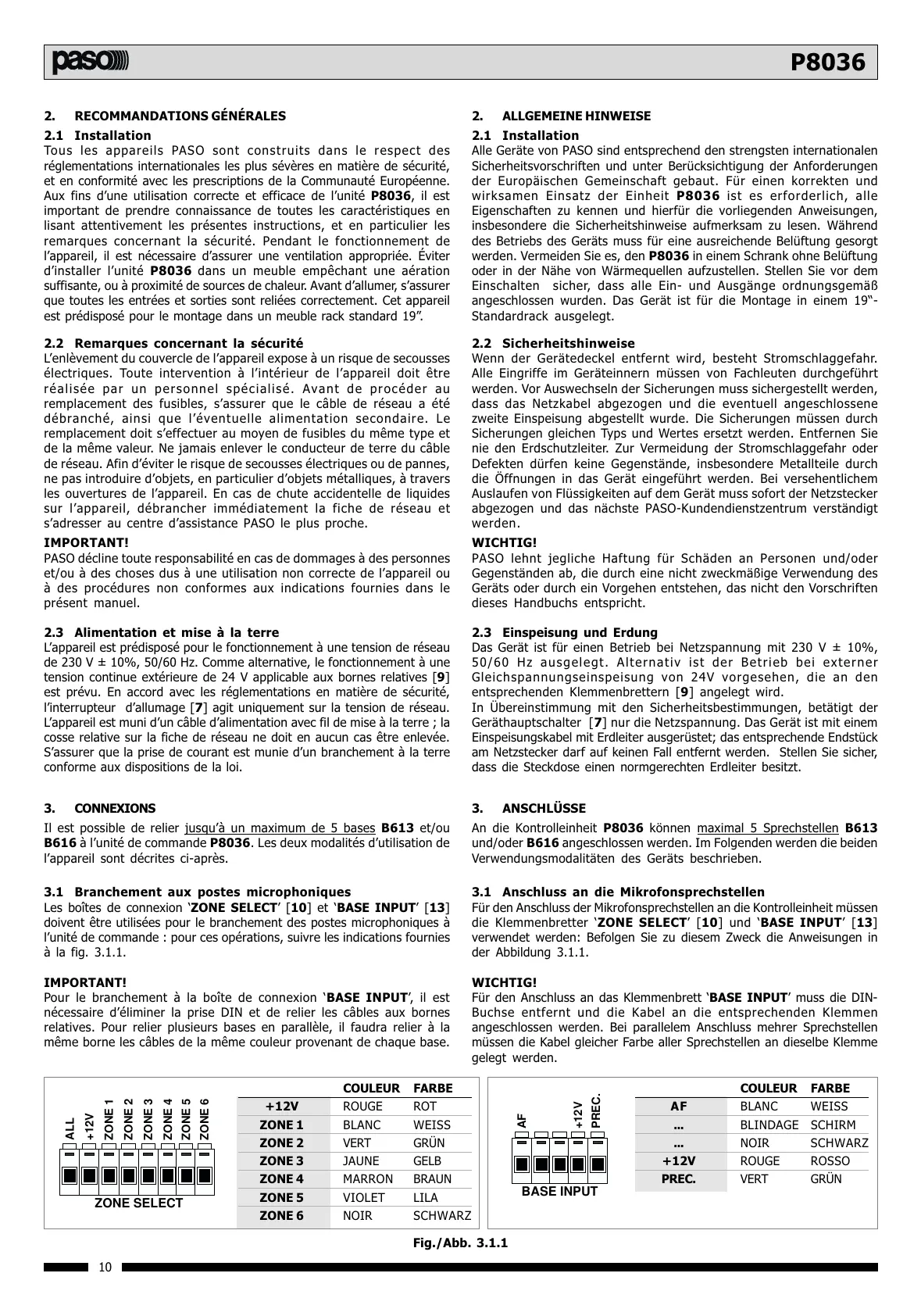

10
P8036
2.2 Remarques concernant la sécurité
Lenlèvement du couvercle de lappareil expose à un risque de secousses
électriques. Toute intervention à lintérieur de lappareil doit être
réalisée par un personnel spécialisé. Avant de procéder au
remplacement des fusibles, sassurer que le câble de réseau a été
débranché, ainsi que léventuelle alimentation secondaire. Le
remplacement doit seffectuer au moyen de fusibles du même type et
de la même valeur. Ne jamais enlever le conducteur de terre du câble
de réseau. Afin déviter le risque de secousses électriques ou de pannes,
ne pas introduire dobjets, en particulier dobjets métalliques, à travers
les ouvertures de lappareil. En cas de chute accidentelle de liquides
sur lappareil, débrancher immédiatement la fiche de réseau et
sadresser au centre dassistance PASO le plus proche.
IMPORTANT!
PASO décline toute responsabilité en cas de dommages à des personnes
et/ou à des choses dus à une utilisation non correcte de lappareil ou
à des procédures non conformes aux indications fournies dans le
présent manuel.
2. RECOMMANDATIONS GÉNÉRALES
2.1 Installation
Tous les appareils PASO sont construits dans le respect des
réglementations internationales les plus sévères en matière de sécurité,
et en conformité avec les prescriptions de la Communauté Européenne.
Aux fins dune utilisation correcte et efficace de lunité P8036, il est
important de prendre connaissance de toutes les caractéristiques en
lisant attentivement les présentes instructions, et en particulier les
remarques concernant la sécurité. Pendant le fonctionnement de
lappareil, il est nécessaire dassurer une ventilation appropriée. Éviter
dinstaller lunité P8036 dans un meuble empêchant une aération
suffisante, ou à proximide sources de chaleur. Avant dallumer, sassurer
que toutes les entrées et sorties sont reliées correctement. Cet appareil
est prédisposé pour le montage dans un meuble rack standard 19.
2.3 Alimentation et mise à la terre
Lappareil est prédisposé pour le fonctionnement à une tension de réseau
de 230 V ± 10%, 50/60 Hz. Comme alternative, le fonctionnement à une
tension continue extérieure de 24 V applicable aux bornes relatives [9]
est prévu. En accord avec les réglementations en matière de sécurité,
linterrupteur dallumage [7] agit uniquement sur la tension de réseau.
Lappareil est muni dun câble dalimentation avec fil de mise à la terre ; la
cosse relative sur la fiche de réseau ne doit en aucun cas être enlevée.
Sassurer que la prise de courant est munie dun branchement à la terre
conforme aux dispositions de la loi.
3. CONNEXIONS
Il est possible de relier jusquà un maximum de 5 bases B613 et/ou
B616 à lunité de commande P8036. Les deux modalités dutilisation de
lappareil sont décrites ci-après.
3.1 Branchement aux postes microphoniques
Les boîtes de connexion ZONE SELECT[10] et BASE INPUT[13]
doivent être utilisées pour le branchement des postes microphoniques à
lunité de commande : pour ces opérations, suivre les indications fournies
à la fig. 3.1.1.
IMPORTANT!
Pour le branchement à la boîte de connexion BASE INPUT, il est
nécessaire déliminer la prise DIN et de relier les câbles aux bornes
relatives. Pour relier plusieurs bases en parallèle, il faudra relier à la
même borne les câbles de la même couleur provenant de chaque base.
BASE INPUT
AF
+12V
PREC.
ZONE SELECT
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
ZONE 6
Fig./Abb. 3.1.1
2.2 Sicherheitshinweise
Wenn der Gerätedeckel entfernt wird, besteht Stromschlaggefahr.
Alle Eingriffe im Geräteinnern müssen von Fachleuten durchgeführt
werden. Vor Auswechseln der Sicherungen muss sichergestellt werden,
dass das Netzkabel abgezogen und die eventuell angeschlossene
zweite Einspeisung abgestellt wurde. Die Sicherungen müssen durch
Sicherungen gleichen Typs und Wertes ersetzt werden. Entfernen Sie
nie den Erdschutzleiter. Zur Vermeidung der Stromschlaggefahr oder
Defekten dürfen keine Gegenstände, insbesondere Metallteile durch
die Öffnungen in das Gerät eingeführt werden. Bei versehentlichem
Auslaufen von Flüssigkeiten auf dem Gerät muss sofort der Netzstecker
abgezogen und das nächste PASO-Kundendienstzentrum verständigt
werden.
WICHTIG!
PASO lehnt jegliche Haftung für Schäden an Personen und/oder
Gegenständen ab, die durch eine nicht zweckmäßige Verwendung des
Geräts oder durch ein Vorgehen entstehen, das nicht den Vorschriften
dieses Handbuchs entspricht.
2. ALLGEMEINE HINWEISE
2.1 Installation
Alle Geräte von PASO sind entsprechend den strengsten internationalen
Sicherheitsvorschriften und unter Berücksichtigung der Anforderungen
der Europäischen Gemeinschaft gebaut. Für einen korrekten und
wirksamen Einsatz der Einheit P8036 ist es erforderlich, alle
Eigenschaften zu kennen und hierfür die vorliegenden Anweisungen,
insbesondere die Sicherheitshinweise aufmerksam zu lesen. Während
des Betriebs des Geräts muss für eine ausreichende Belüftung gesorgt
werden. Vermeiden Sie es, den P8036 in einem Schrank ohne Belüftung
oder in der Nähe von Wärmequellen aufzustellen. Stellen Sie vor dem
Einschalten sicher, dass alle Ein- und Ausgänge ordnungsgemäß
angeschlossen wurden. Das Gerät ist für die Montage in einem 19-
Standardrack ausgelegt.
2.3 Einspeisung und Erdung
Das Gerät ist für einen Betrieb bei Netzspannung mit 230 V ± 10%,
50/60 Hz ausgelegt. Alternativ ist der Betrieb bei externer
Gleichspannungseinspeisung von 24V vorgesehen, die an den
entsprechenden Klemmenbrettern [9] angelegt wird.
In Übereinstimmung mit den Sicherheitsbestimmungen, betätigt der
Geräthauptschalter [7] nur die Netzspannung. Das Gerät ist mit einem
Einspeisungskabel mit Erdleiter ausgerüstet; das entsprechende Endstück
am Netzstecker darf auf keinen Fall entfernt werden. Stellen Sie sicher,
dass die Steckdose einen normgerechten Erdleiter besitzt.
3. ANSCHLÜSSE
An die Kontrolleinheit P8036 können maximal 5 Sprechstellen B613
und/oder B616 angeschlossen werden. Im Folgenden werden die beiden
Verwendungsmodalitäten des Geräts beschrieben.
3.1 Anschluss an die Mikrofonsprechstellen
Für den Anschluss der Mikrofonsprechstellen an die Kontrolleinheit müssen
die Klemmenbretter ZONE SELECT [10] und BASE INPUT [13]
verwendet werden: Befolgen Sie zu diesem Zweck die Anweisungen in
der Abbildung 3.1.1.
WICHTIG!
Für den Anschluss an das Klemmenbrett BASE INPUTmuss die DIN-
Buchse entfernt und die Kabel an die entsprechenden Klemmen
angeschlossen werden. Bei parallelem Anschluss mehrer Sprechstellen
müssen die Kabel gleicher Farbe aller Sprechstellen an dieselbe Klemme
gelegt werden.
COULEUR FARBE
+12V ROUGE ROT
ZONE 1 BLANC WEISS
ZONE 2 VERT GRÜN
ZONE 3 JAUNE GELB
ZONE 4 MARRON BRAUN
ZONE 5 VIOLET LILA
ZONE 6 NOIR SCHWARZ
COULEUR FARBE
AF BLANC WEISS
... BLINDAGE SCHIRM
... NOIR SCHWARZ
+12V ROUGE ROSSO
PREC. VERT GRÜN
