Pattfield Ergo Tools PE-20 DDB User Manual

DE12
1 2
2
1 2
2
1
1.
2.
1
1 2

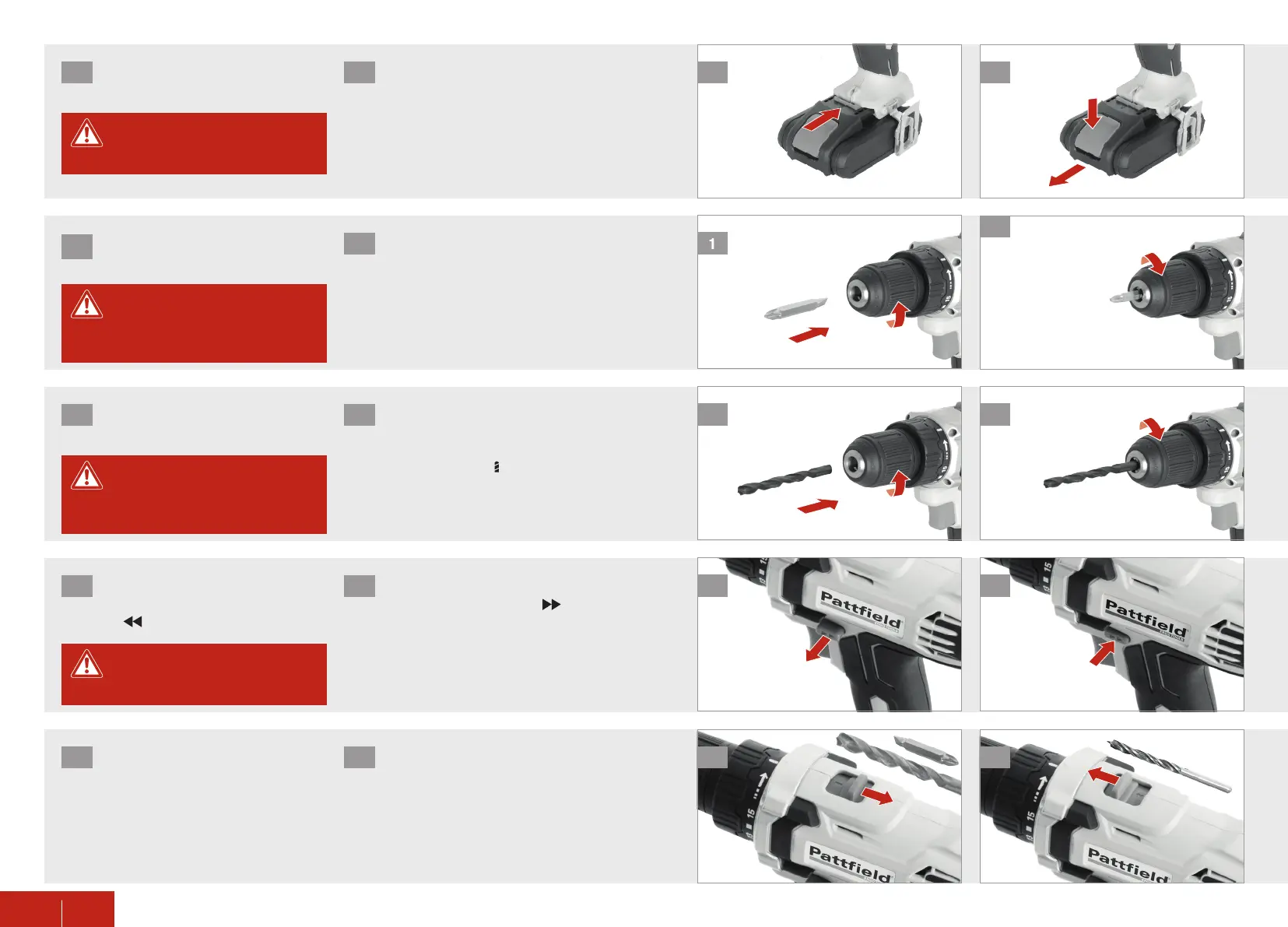

Zum Lösen des Akkus die Akku-Entrie-
gelungstaste 6 drücken und den Akku
abziehen.
2
BIT EINSETZEN
Den Spannfutterring 1 soweit önen,
dass das Bit in das Spannfutter passt.
Vorsicht! Vor dem Werkzeugwech-
sel den Drehrichtungsumschalter in
Mittelstellung bringen, um den Bohr-
schrauber zu arretieren.
1 Das Bit in das Spannfutter 2 einsetzen,
und den Spannfutterring1 fest anzie-
hen. Das gewünschte Drehmoment am
Drehmoment-Einstellring10 einstellen.
Zum Entfernen des Bits den Spannfut-
terring1 önen.
2
BOHRER EINSETZEN
Den Spannfutterring 1 soweit önen,
dass der Bohrer in das Spannfutter passt.
Vorsicht! Vor dem Bohrerwechsel
den Drehrichtungsumschalter in
Mittelstellung bringen, um den Bohr-
schrauber zu arretieren.
1 Den Bohrer in das Spannfutter 2 ein-
setzen und den Spannfutterring1 fest
anziehen. Den Drehmoment-Einstell-
ring 10 auf Bohren stellen.
Zum Entfernen des Bohrers den Spann-
futterring1 önen.
2
AKKU EINSETZEN
Den Akku 7 auf den Bohrschrauber
schieben, bis er einrastet.
Vorsicht! Ausschließlich die in den
technischen Daten aufgeführten Ak-
kus verwenden.
1
DREHZAHL
1. Die gewünschte Drehzahl am Stufen-
wahlschalter 11 einstellen.
1. Stufe Schrauben anziehen /
größere Bohrdurchmesser
1
2. Stufe Kleinere Bohrdurchmesser
2
Zum Lösen von Schrauben den Dreh-
richtungsumschalter 9 auf stellen.
2
DREHRICHTUNG
Zum Anziehen von Schrauben oder
Bohren den Drehrichtungsumschalter 9
auf stellen.
Vorsicht! Vor Wechseln der
Drehrichtung warten, bis das Span-
nfutter stillsteht.
1
Einstellung
