asentaJalle
asentaJalle
Ennen laitteen asentamista lue huolella nämä ohjeet ja takuuehdot.
PAX passad multi on kiinteästi asennettava laite, jonka saa asentaa vain pätevä
sähköalan ammattilainen.
Sivulta III ja IV löydät piirroskuvia, joihin viitataan tällä sivulla. Taita piirroskuvat näkyviin.
kiiTos, eTTä valiTsiT PaX PuhalTimen – sen alkuPeräisen!
PAX passad multi poistoilmapuhaltimella on tarkoitus vahvistaa painovoimaista (katso sivu
14**), ei koneellista ilmanvaihtoa asunnoissa (katso sivu 14*). PAX passad sarjan puhaltimet on
suunniteltu asennettaviksi kosteisiin tiloihin (WC/kylpyhuone/pesuhuone/pyykkitupa) ja voidaan
asentaa taloon, jossa puhallus tapahtuu suoraan katolle tai ulkoseinän läpi.
Puhallin voidaan asentaa Ø tai
100 – Ø 140 mm ilmanvaihtokanavaan. Suuremmat kanavat
Ø 160 mm asti voidaan peittää lisätarvikkeena saatavalla PAX asennuslevyllä. PAX passad multi
asennetaan aina omaan erilliseen kanavaansa, ettei se häiritse tai sen toiminta häiriinny muusta
ilmanvaihdosta. Varmistu, että ilma pääsee kulkemaan kanavassa vapaasti. Älä estä tai hidasta
kanavan poistoilmavirtaa hyönteisverkolla, suodattimella tai muulla vastaavalla. Eristä poistokana-
vat kylmässä ulkotilassa asianmukaisesti koko matkaltaan ja vältyt kondenssivesiongelmilta, joka
talviaikaan voi tiivistyä kanavan sisäpintaan.
PAX passad multi on tehtaalla kytketty toimimaan jatkuvatoimisena peruskäyntinopeudella, joka
osaltaan varmistaa perusilmanvaihtoa ja estää vedontunteen, kun asennus tapahtuu suoraan
ulkoseinän läpi. Jatkuvatoiminen peruskäyntinopeus voidaan asennusvaiheessa kytkeä pois, jos
puhallin halutaan täysin sammuttaa tai kytkeä päälle käsikäyttöisesti. Jos jatkuvatoimisuus
kytketään pois multi puhaltimesta, voidaan se asennuksissa suoraan ulkoseinän läpi lisäksi
varustaa PAX passad takavedonestimellä (lisätarvike,katso sivu II). Tällöin edellytetään, että joku
toinen ilmanvaihtojärjestelmä huolehtii rakennuksen perusilmanvaihdosta. HUOM! Takavedonestin
on suoranaisesti haitallinen, jos puhallin asennetaan sisäkattoon, puhaltamaan suoraan katolle.
Puhallin on suunniteltu 5° - 35° käyttölämpötiloille. Jos puhallin asennetaan kylmään tilaan tai itse
asennus tehdään kylmissä oloissa, voi ensimmäisillä käyntikerroilla esiintyä jäykkyyttä. Kun puhallin
on saavuttanut oman työlämpötilansa, toimii puhallin moitteett
a.
asennus
Irrota moottoriosa seinäkehyksestä. Katso kuva A. Ensin työnnä liukulukitsijat kohti keskustaa
(A1). Sitten vedä moottoriosa suoraan irti kehyksestä (A2).
Irrota asennuskehyksen kansi (katso kuva E) avaamalla ruuvi (E1). Asennuskehyksen sisällä on
kytkentärima (E2).
Puhallin voidaan asentaa vapaavalintaiseen asentoon.
Mukana oleva pakkaus (katso kuva G) sisältää kolme osaa: tiiviste, mansetti ja kaapelin
läpivientitiiviste. Irrota ne toisistaan.
Asenna tiiviste (katso kuva H) ja huomioi, että tiiviste asettuu myös kiinnitysruuvien kohdalle.
Piilosähköasennuksessa asenna läpivientitiiviste yhteen kolmesta irtipainettavaan kaapelinläpi-
vientipaikkaan (H1).
Käytä kaapelinläpivientitiivistettä myös kun teet sähkötyöt pinta-asennuksena.
Taita pala irti asennuskehyksen kannesta kaapelia ja tiivistettä varten (katso kuva J).
Mansetilla tiivistät asennuskehyksen ja ilmanvaihtokanavan välisen liitoksen (katso kuva K).
Kiinnitä asennuskehys neljällä ruuvilla (katso kuva F). Sisemmät reiät (F1) ovat samalla etäisyydellä
kuin PAX 200-sarjan kiinnityspaikat, mikä helpottaa vaihtoa uuteen PAX passad malliin. Ulompia
reikiä (F2) käytetään, jos tukeva kiinnittäminen ei esim. suuremman kanavakoon vuoksi onnistu
sisemmistä kohdista. (Jos kiinnityspinta on ruuvikiinnitykselle riittämätön, suositellaan asennuksessa
lisäksi käytettäväksi PAX asennuslevyä tai PAX korokekehystä, katso sivu II.)
Älä unohda kiinnittää neljättä kiinnitysruuvia (F3) kytkentäriman alle. Sillä hienoasennetaan
puhallin, jotta siipi varmasti keskittyy tarkasti seinäkehyksen keskelle.
Kytke kytkentäkaavion mukaan, lue alla oleva kappale: Kytkentä.
Ole tarkkana, että kansi kiinnittyy kunnollisesti jo kiinnitettyyn asennuskehykseen (kuva L).
Ruuvaa kannen ruuvi kiinni (E1). Paina moottoriosa kiinni takaisin asennuskehykseen ja napsauta
liukulukitsijat kiinni. Kytke virta laitteelle ja laite käynnistyy automaattisesti ja käy vähintään 10
sekuntia, kytkentävaihtoehdosta riippuen.

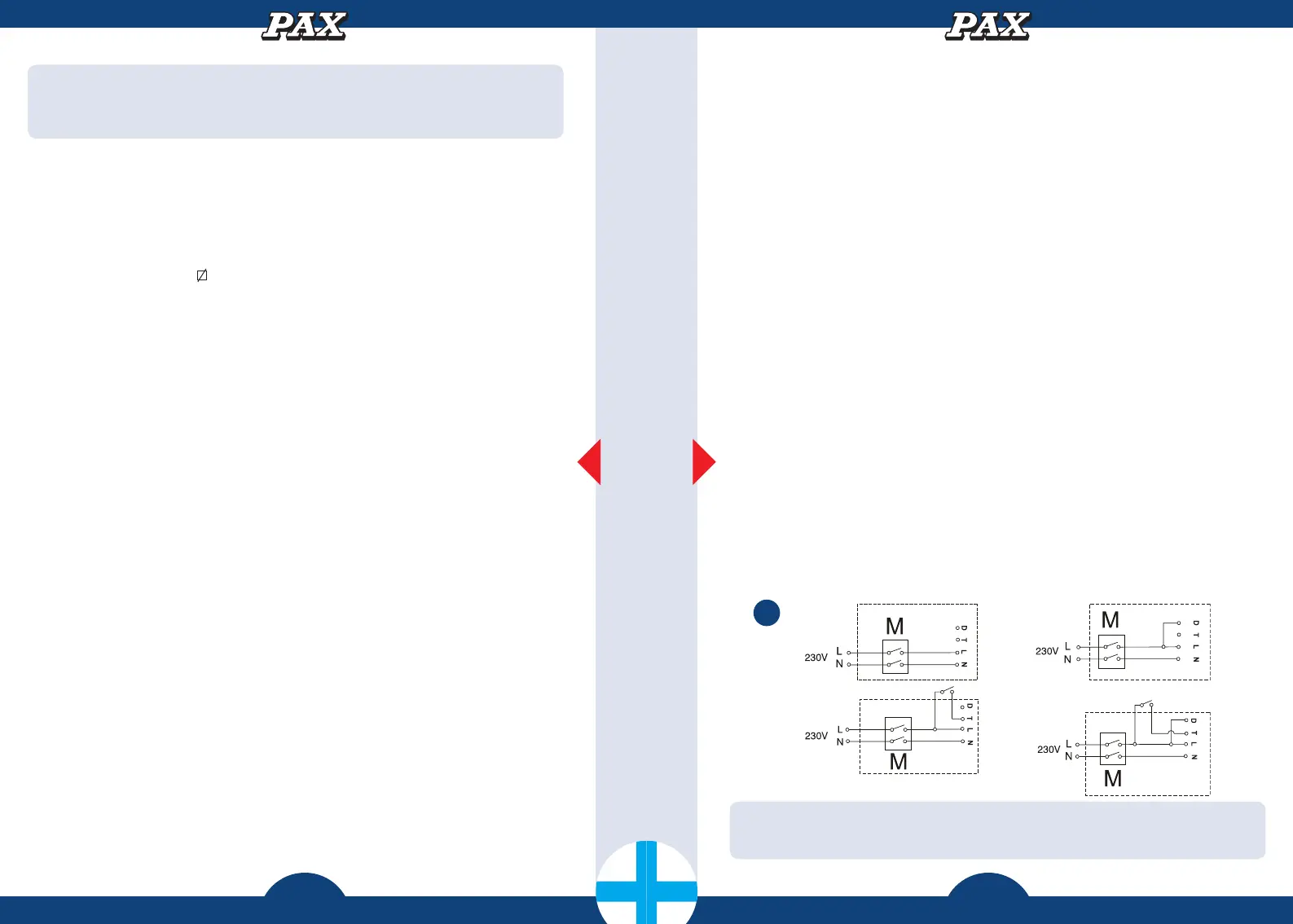

kyTkenTä
Kotitalouslaite standardin EN 60335-1 mukaan, on ne tarvittaessa kytkettävä pois sähköverkosta.
Siksi PAX passad multi on varustettu jo tehtaalla PAX moninapaisella kytkimellä M (katso sivu III,
kuva A3). Kytke puhallin irti verkkovirrasta, aina kun teet sähköasennuksia itse puhaltimessa.
PAX passad multi on tehtaalla esiasennettu seuraavilla toiminnoilla: jatkuvatoiminen peruskäynti-
nopeus, tehostaa käyntiään/käynnistyy automaattisesti joko kohonneen kosteustason tai liiketunnisti-
men aktivoitumisen johdosta. Lisäksi laitteen tuuletustoiminto voidaan kytkeä päälle, jos perusilman-
vaihto kytketään pois. Katso myös sivut 14-15.
Puhallin voidaan käynnistää myös manuaalisesti erillisestä virtakytkimestä. Varmista vielä asiakkaal-
ta, mitä toimintoja - kytkennän S1 lisäksi - hän haluaa: (lue myös sivut 14-15).
• S1: jatkuva peruskäyntinopeus, kosteustunnistin ja liike/valotunnistin 15 min. jälkikäyntiajalla.
(Huom. Takavedonestintä ei saa lisäasentaa peruskäyntinopeus-toiminnolla olevaan puhaltimeen.)
• S2: kuten S1 mutta ilman jatkuvatoimista peruskäyntinopeutta. Sisältää automaattisen
tuuletustoiminnon.
• S3: kuten S1 lisäksi käsikäyttö erillisestä virtakytkimestä 15 min. jälkikäyntiajalla.
(Huom. Takavedonestintä ei saa lisäasentaa peruskäyntinopeus-toiminnolla olevaan puhaltimeen.)
• S4: kuten S3 ilman jatkuvatoimista peruskäyntinopeutta. Sisältää automaattisen
tuuletustoiminnon.
Puhallin on tarkoitettu 230V AC (± 10%) ~50Hz verkkovirralle. Suojaeristetty, ei maadoiteta.
Tämä käyttö- ja asennusohje jätetään puhaltimen käyttäjälle,
kun asennus on valmis.
S1
S3
S2
S4
S
