4 5
Läs noga igenom denna anvisning och garantivillkoren innan installation.
PAX passad multi är anpassad för fast installation och ska installeras av behörig elektriker.
Vik ut sidorna ”III” och ”IV” åt vänster resp. höger så har du samtliga illustrationer
synliga när du läser bruks- och monteringsanvisningen.
Tack för aTT du valde en PaX fläkT – originaleT!
Frånluftsfläkten PAX passad multi är främst avsedd för förstärkning av frånluftflöde i
bostäder (se sid 2*) med självdragsventilation. Den är anpassad för montage i våtutrym-
men (WC/bad/dusch/tvättstuga) och kan monteras i kanaler både med och utan naturligt
självdrag (se sid 2*).
Fläkten passar för kanaldimensioner Ø eller
100 – Ø 140 mm. Vid större kanaldimensioner
(upp till Ø 160 mm) används tillbehöret PAX täckplatta. För att inte störa/eller störas av, övrig
ventilation, ska PAX passad multi alltid monteras i en egen separat kanal. Se till att det är fri
passage i luftkanalen. Undvik insektsnät, filter och annat som kan hindra luftpassagen.
För att undvika kondens i självdragskanaler (vintertid), måste dessa vara isolerade om de
passerar genom ouppvärmda utrymmen, t.ex. kallvind.
För att undvika kallras vid montering i kanaler som saknar naturligt självdrag** (t.ex. genom yt-
tervägg), är PAX passad multi leveransinställd för drift med kontinuerligt lågt varvtal, och skapar
därmed ett ständigt grundventilationsflöde. Om fläkten endast önskas med på- och avfunktion,
kan grundventilationsflödet väljas bort i samband med installationen. I det läget kan fläkten
förses med tillbehöret PAX passad kallrasspjäll, förutsatt att annat ventilationssystem sköter
byggnadens grundventilation. (Notera att tillbehöret kallrasspjäll ej kan kombineras med fläkt-
funktionen grundventilationsläge.) OBS! Ett kallrasspjäll är direkt skadligt om fläkten monteras i
ventilationskanal med naturligt självdrag.
Fläkten är avsedd för användning i ett temperaturområde 5°– 35°C. Om fläkten monteras i
ett kallt utrymme, eller om den inför installation förvarats kallt, kan den uppfattas som trög
vid första uppstart. Då fläkten uppnått arbetstemperatur erhålls full normalfunktion.
insTallaTion
Lyft motorenheten ur ramstycket (se figur A) genom att först skjuta de båda låsknapparna
mot centrum (A1). Tag därefter loss motorenheten (A2).
Tag bort kåpan från ramdelen (se figur E) genom att lossa skruven (E1). Innanför kåpan
sitter kopplingsplinten (E2).
Fläkten placeras i valfri position.
Bifogad packning (se figur G) består av tre delar, tätning, manschett och kabelgenomföring.
Dessa delas från varandra.
Montera tätningen (se figur H), observera att tätningen också fungerar som en genomföring
för skruvarna. Vid dold elanslutning monteras kabelgenomföringen i någon av de tre ut-
slagsöppningarna (H1). Använd kabelgenomföringen även vid utanpåliggande elanslutning.
En brytdel i kåpan tas då bort (se figur J).
Manschetten är avsedd för tätning mot kanalen (se figur K).
Fäst ramdelen mot underlaget med de fyra skruvarna (se figur F). De inre hålen (F1) har
samma hålbild som fläktarna i PAX 200-serien, vilket underlättar ett byte till en PAX passad.
De yttre hålen (F2) används om kanalstorlek begränsar utrymmet för stabil infästning.
(Vid bristfälligt utrymme för skruvinfästning, rekommenderas montage av originaltillbehör
PAX täckplatta alt. PAX distansram, se sid II.) Glöm inte skruven (F3) under kopplings-
plinten. Den används för att planjustera fläkten mot underlaget så att vingen centreras
i ramstycket.
Anslut enligt kopplingsschema, läs nedan under rubriken Inkoppling.
Var noga med att kåpan ”klickar” i ordentligt när den monteras på ramdelen (figur L).
Drag fast skruven (E1). Sätt tillbaka motorenheten i ramstycket.
Sätt tillbaka fläktdelen i väggramen, då kommer fläkten att starta automatiskt och gå i
minst 10 sekunder.
inkoPPling
Enligt standarden för hushållsprodukter, EN60 335-1, ska dessa kunna brytas från elnätet.
Därför är PAX passad multi försedd med PAX allpoliga brytare M (se även sid III, fig A3).
Vid alla elarbeten på produkten måste inkommande spänning brytas.
Fläkten är leveransinställd med funktioner för grundventilation, automatisk forcering/start
vid förhöjd fuktnivå och närvarosensor. Dessutom förberedd för vädringsfunktion i det fall
grundventilation väljs bort. (se funktionsbeskrivning sid 2-3). Förberedd för forcering/start
via manuell strömbrytare. Kontrollera med användaren vilka funktioner nedan förutom S1
som önskas, se även sid 2-3.

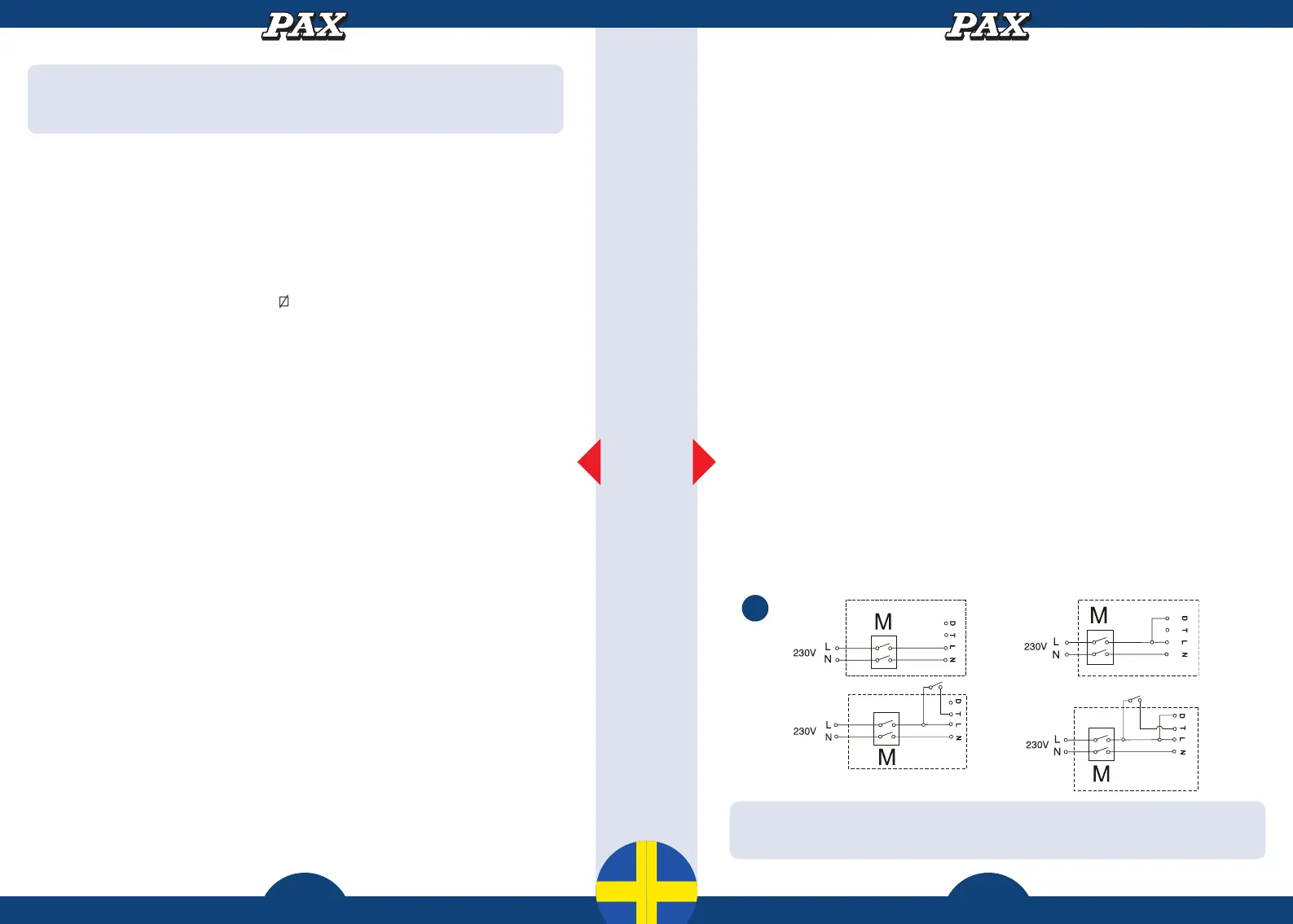

• S1: kontinuerlig drift i grundventilationsläge, fuktsensor och närvarosensor (IR/ljus) med
15 min eftergångstid. OBS! kallrasspjäll kan ej kombineras med grundventilationsläge.
• S2: som S1 utan aktiv grundventilation, men med vädringsfunktion.
• S3: som S1 samt forcerad eftergångstid 15 minuter över strömbrytare. OBS! kallrasspjäll
kan ej kombineras med grundventilationsläge.
• S4: som S3 utan aktiv grundventilation, men med vädringsfunktion.
Fläkten är avsedd för 230V AC (± 10%) ~50Hz. Dubbelisolerad, ska inte skyddjordas.
Denna bruks- & monteringsanvisning lämnas till användaren
(brukaren) efter att installationen är klar.
För installatören
För installatören
S1
S3
S2
S4
S
