Manuel d’utilisation du générateur d’azote NEXUS uniquement
N6 Version
Fig 7
Fig 10

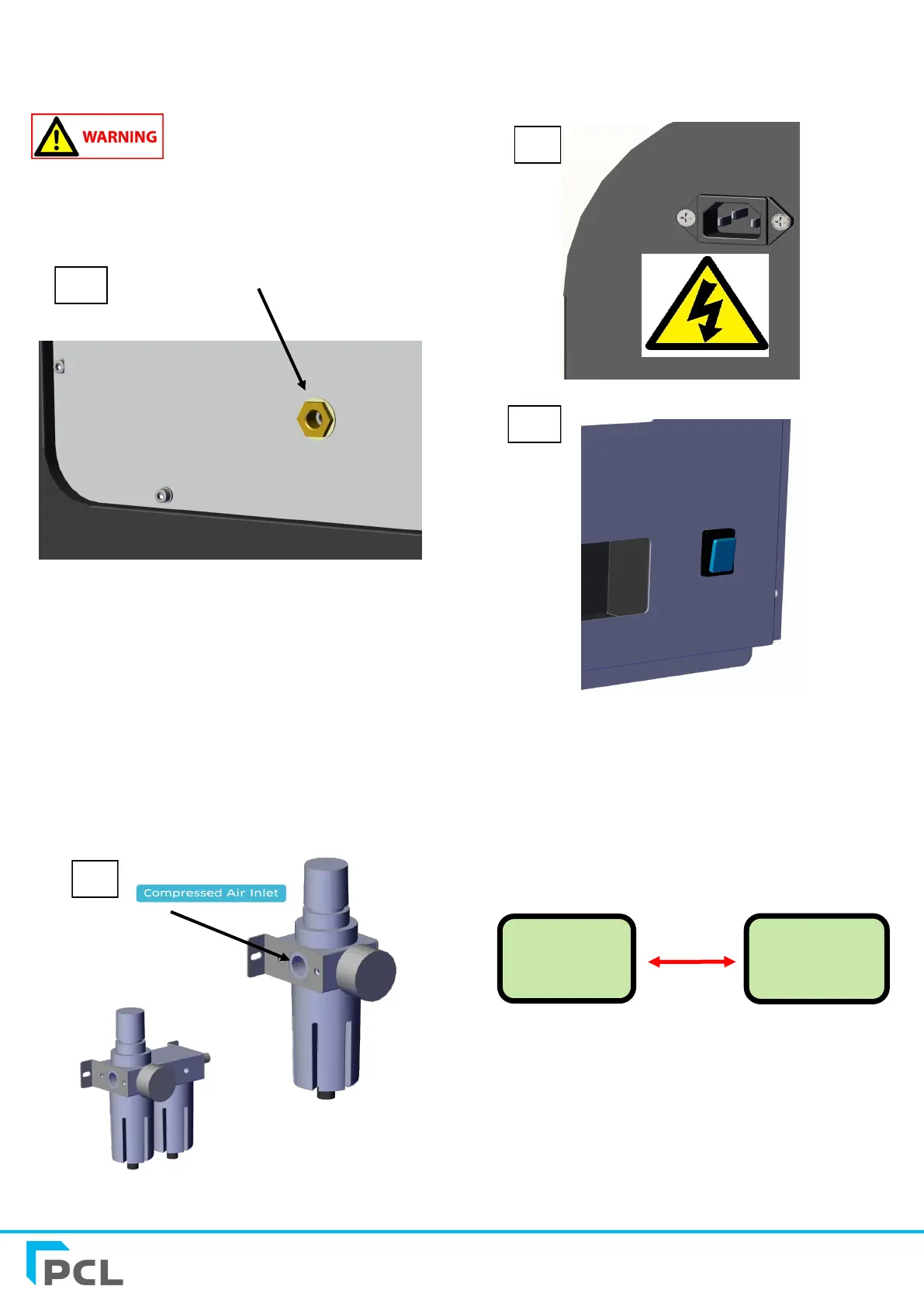

ATTENTION DANGER : Avant d'installer L'UN
des éléments ci-dessous, vous DEVEZ
vérifier que l'orifice de sortie à la base de
l'unité a été raccordé en utilisant un raccord Rp 1/4 (1/4 NPT pour
les versions US) à partir d'un flexible d'air aboutissant à un
raccordement. Ainsi, l'unité ne pourra pas épuiser la pression
provenant du réservoir récepteur à partir de cet orifice.
1. Raccordez l'arrivée d'air en utilisant un raccord Rp 1/4 (1/4 NPT
pour les versions US) dans l'orifice d'entrée d'air comprimé. Voir la
Fig. 8. Notez que la version N6 comporte un ensemble de filtres.
2. Raccordez le cordon d'alimentation secteur à la prise femelle
IEC à l'arrière de l'armoire, comme indiqué sur la FIG 9 et
branchez dans votre alimentation d'air normale en utilisant le
raccord femelle fourni.
3. Tournez le commutateur on/off (marche/arrêt) sur la position
"on" comme indiqué en FIG 10.
Fig 7
l'orifice de sortie
N6 Version
Fig 8
Fig 9
4. La jauge numérique de contenu du réservoir, à l'avant de
l'unité, assurera alors automatiquement le remplissage jusqu'à ce
que la pression dans le réservoir atteigne la pression de coupure.
Cette pression est réglée en usine sur 8 bars/116 psi en standard.
5. Une fois que la consigne de pression du réservoir a été atteinte
et que l'unité a arrêté la filtration, vous pouvez l'utiliser à l'aide de
votre combiné manuel existant ou d'un dispositif fixe de gonflage.
8 BAR
N2
