Manuale d'uso specifico per il generatore di azoto NEXUS
Fig. 15
Fig. 17
Fig. 18
Fig. 19

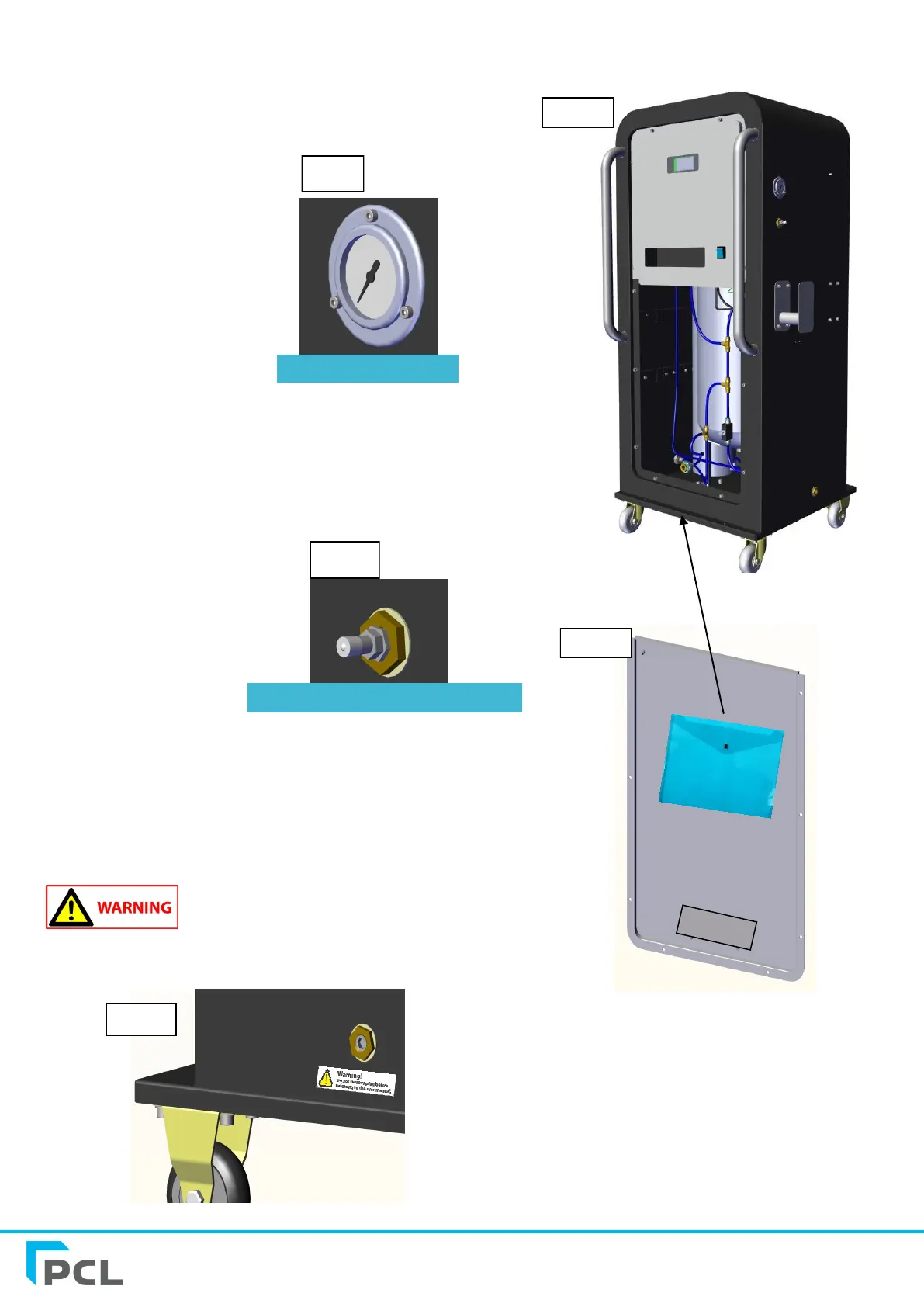

Misuratore di pressione dell’azoto
Questo si trova sul lato dell’unità ed indica la pressione della
bombola di azoto contenuta all’interno dell’unità (Fig. 15).
Porta di prova della purezza dell’azoto
Questa si trova sul lato dell’unità sotto il manometro dell’azoto ed
è stata progettata per identificare la purezza dell’azoto prodotta
dalla macchina. Per identificare la purezza dell’azoto prodotto,
semplicemente rimuovere il tappo della valvola e spingere il
connettore su un’unità di analizzatore di azoto della PCL (N2A001)
che darà automaticamente una lettura della purezza.
Fig. 16
Porta ausiliaria
Questa si trova sul fondo del lato sinistro dell’unità. Questo è stato
progettato per l’uso solo quando con l'unità devono essere
utilizzate altre apparecchiature. Per esempio per collegare un
manometro della linea dell’aria ad ‘estremità chiusa’ MK3 per il
gonfiaggio manuale o collegare l’unità ad un serbatoio ricevitore.
La porta ausiliaria non è collegata al pannello di controllo.
Notare che la pressione dell’azoto (Fig. 15)
deve essere scaricata prima di togliere la porta
ausiliaria per collegare altre apparecchiature.
Pressione dell'azoto
Porta di prova della purezza dell’azoto
