3. Betrieb des Gerätes

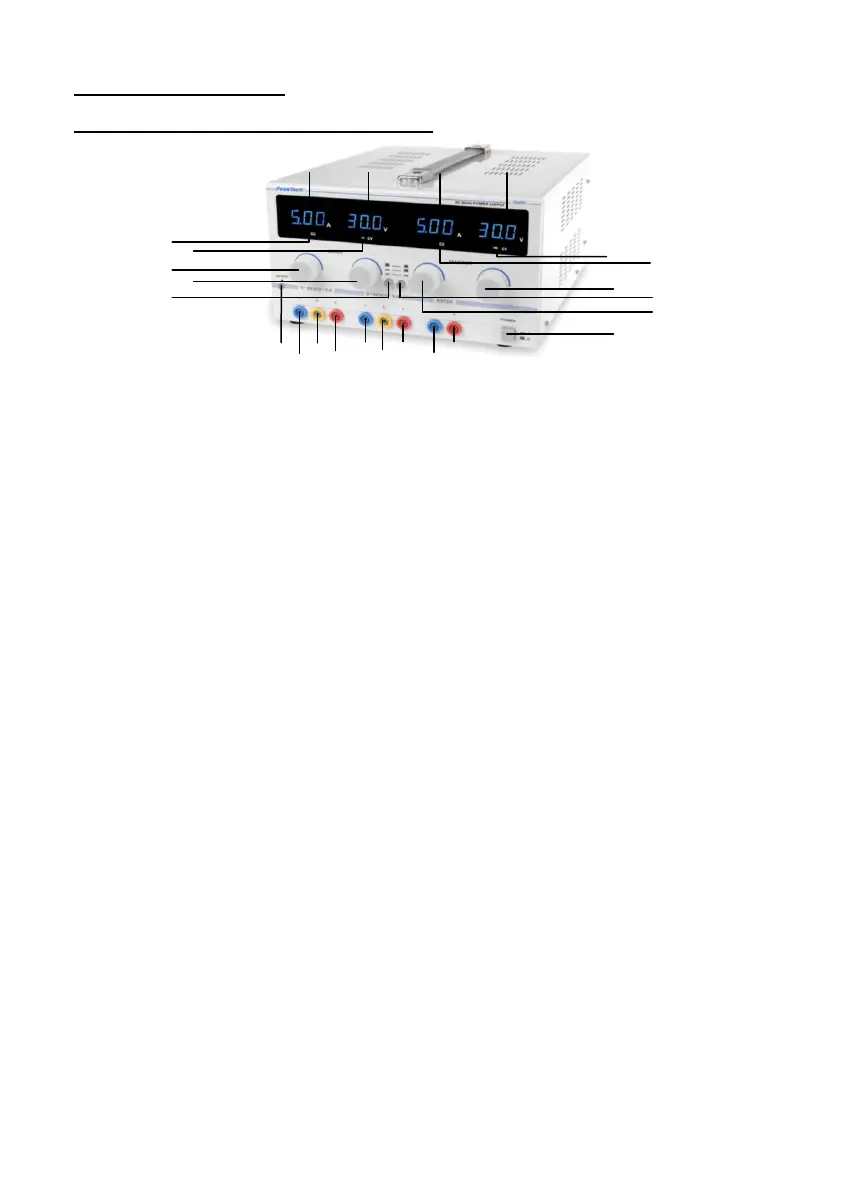

3.1. Anzeigen und Bedienelemente des Gerätes
01. Ampere-Anzeige für Slave-Netzteil bzw. Anzeige bei Parallelbetrieb (LED leuchtet bei
geschaltetem Stromausgang im Slave-Betrieb bzw. bei Parallelbetrieb).
02. Stromregler für Slave-Betrieb (Einsteller für Strombegrenzer-Schutzschaltung).
03. Spannungsanzeige für Slave-Betrieb (LED leuchtet bei geschaltetem Spannungsausgang
bei Slave-Betrieb).
04. Spannungsregler zur Einstellung der kontinuierlich veränderbaren Ausgangsspannung (0 ...
30 V) bei Slave-Betrieb (LED leuchtet bei Aktivierung des Spannungsausganges bei Slave-
Betrieb).
05. LED-Ampere-Anzeige zur Anzeige des bei Slave-Betrieb eingestellten Ausgangsstromes.
06. LED-Spannungsanzeige zur Anzeige der bei Slave-Betrieb eingestellten Ausgangsspannung
07. Funktionsumschalter zur Wahl der Betriebsart für die kontinuierlich veränderbaren Ausgänge
(Umschaltung zwischen Einzelbetrieb, Reihenbetrieb und Parallelbetrieb).
08. LED-Ampere-Anzeige zur Anzeige des eingestellten Ausgangsstromes für das im
Masterbetrieb arbeitende Netzgerät.
09. Funktionsumschalter zur Wahl der Betriebsart für die kontinuierlich veränderbaren Ausgänge
(Umschaltung zwischen Einzelbetrieb, Reihenbetrieb und Parallelbetrieb).
10. LED-Spannungsanzeige zur Anzeige der eingestellten Ausgangsspannung für das im
Masterbetrieb arbeitende Netzgerät.
11. LED-Ampere-Anzeige zur Anzeige des eingestellten Ausgangsstromes für das im
Masterbetrieb arbeitende Netzgerät.
12. LED-Spannungsanzeige zur Anzeige der eingestellten Ausgangsspannung für das im
Masterbetrieb arbeitende Netzgerät.
13. Ein-/Aus-Taste zum Ein- und Ausschalten des Netzgerätes. Zum Einschalten des Gerätes
Taste drücken. Beim Drücken der Taste leuchten die LED-Anzeigen (3) und (12)
(Betriebsart: Ausgangsspannung) bzw. (1) und (11) (Betriebsart: Ausgangsstrom) auf.
14. Spannungsregler zur Einstellung der kontinuierlich veränderbaren Ausgangsspannung
(0 ... 30 V) am im Masterbetrieb arbeitenden Netzgerät.
15. Ausgangsbuchse (+) für 5 V Festausgang.
16. Ausgangsbuchse (-) für 5 V Festausgang.
17. Ampere-Regler zur Einstellung des kontinuierlich veränderbaren Ausgangsstromes (0 ... 5
A) am im Masterbetrieb arbeitenden Netzgerät (Einstellung für Strombegrenzer-
Schutzschaltung).
18. Ausgangsbuchse (+) für das im Masterbetrieb arbeitende Netzgerät.
19. Ausgangsbuchse (-) Masseanschluss für Gehäuse.
20. Ausgangsbuchse (-). Negativ-Anschluss für das im Masterbetrieb arbeitende Netzgerät.
21. Ausgangsbuchse (+) für das im Slave-Betrieb arbeitende Netzgerät.
22. Masseanschluss für Gehäuse.
23. Ausgangsbuchse (-). Negativ-Anschluss für das im Slave-Betrieb arbeitende Netzgerät.
24. Output-Taste: Ausgangsspannung abschalten.
-4-
1.
2.
3.
4.
7.
9.
11.
12.
13.
14.
17.
5.
6.
8.
10.
15.
18.
19.
21.
22.
23.
16.
20.
24.
