Tape To CTRL/HP (26)
Mit diesem Schalter wird Tape Return den Control-Room- (38) und Kopfhörerausgängen (40) zur Überwachung ohne
Latenzzeit zugefügt.
Tape to Mix (27)
Ist dieser Schalter aktiviert, wird das Signal von den Tape-Eingängen (13) zu den Main-Ausgängen (39) geleitet.
Contour-Schalter (28)
Ist dieser Schalter aktiviert, wird das Signal durch Hinzufügen von Bässen und Höhen verstärkt. Dies ist bei
geringeren Lautstärken für Tonband- bzw. CD-Playback besonders wirksam.
Master Level Faders (29)
Die Master-Fader regeln die Pegel, die an die Main-Left/Right-Ausgänge gesendet werden. Die besten
Ergebnisse werden erzielt, wenn diese Regler um die Position 0 eingestellt werden.
Mic- (XLR-) Eingänge (30)
Symmetrierte XLR-Eingänge, die für ein Mikrofon oder eine andere niederohmige Quelle optimiert wurden.
Stift 2 ist der positive Eingang. Auf Grund der Vielzahl an möglichen Gain-Einstellungen können Signalpegel von
bis zu +14 dBu erreicht werden.
Line-Eingänge (6,3 mm) (31)
Dies ist ein symmetrierter 6,3-mm-(TRS)-Klinkeneingang mit einer Impedanz von 10 kOhm. Die Spitze ist der
positive Eingang und wird für unsymmetrierte Eingänge verwendet. Sein Gain liegt 20 dB unter dem des XLR-
Eingangs, und er hat keine Phantomspeisung. Die Mic- und Line-Eingänge dürfen nicht gleichzeitig verwendet
werden.
Insert (32)
6,3-mm-Klinkenstecker, der das Einschleifen externer Signalprozessoren in den Kanalsignalweg ermöglicht.
Spitze = Send, Ring = Return, Masse = Erde.
Stereo-Eingänge (6,3 mm) (33)
Diese unsymmetrierten 6,3-mm-Eingänge dienen als Stereo-Line-Eingang mit beiden Klinken oder als Mono-
Eingang, wenn der Anschluss nur an den Left/Mono-Eingang erfolgt. Damit diese Klinken aktiv sind, muss der
A/B-Eingangswahlschalter auf „A“ stehen.
32

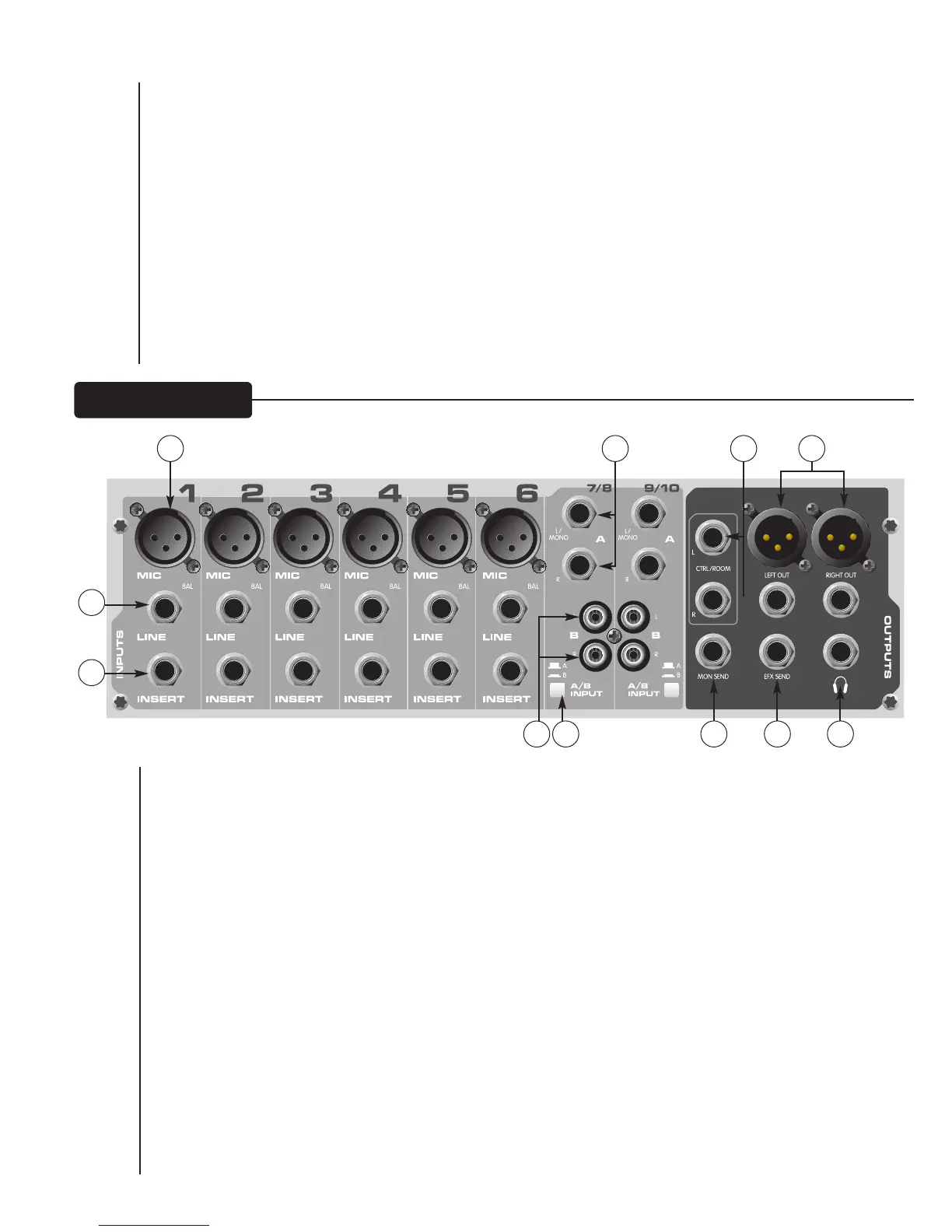

RR ÜÜ CC KK SS EE II TT EE
30
31
32
33
34
35
38
36 37
39
40
