1/4"
TORNILLOS DE
M10 X 15MM

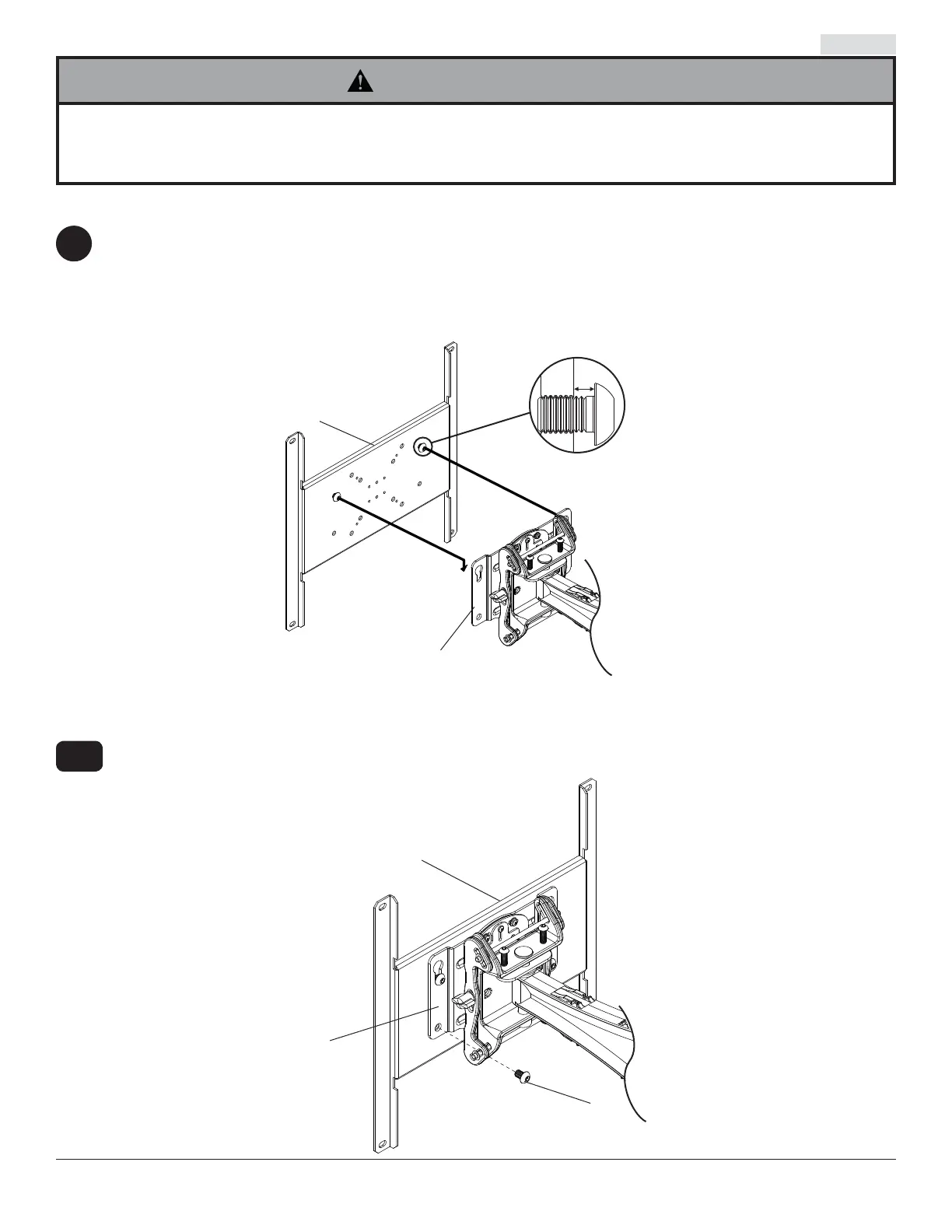

NOTA: Consulte la hoja de instrucciones del modelo PLP para saber cómo fi jar la placa exclusiva PLP a la
pantalla. Instale dos tornillos de M10 x 15mm en los dos agujeros superiores de la placa exclusiva PLP dejando
aproximadamente 1/4" de la rosca expuesta, como se muestra en la fi gura 2.1.
Inserte dos tornillos de M10 x 15mm (E) en los agujeros inferiores de la placa adaptadora, como se muestra en la
fi gura 2.2. Apriete todos los sujetadores usando una llave allen de 6mm (H).
2-1
PLACA ADAPTADORA
PLACA ADAPTADORA
Instalación de la pantalla plana
2
PLACA EXCLUSIVA
PLACA EXCLUSIVA
fi g. 2.1
E
fi g. 2.2
• No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para
levantar y colocar la pantalla con seguridad.
• No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos M10 x 15mm (E) a
un máximo de 40 pulg-lb (4.5 N•m) de par torsor.
ADVERTENCIA
