PLAQUE PLP DÉDIÉE Veuillez vous reporter à la feuille d’instructions sur le modèle PLP pour la fi xation de la
plaque PLP dédiée à l’écran.

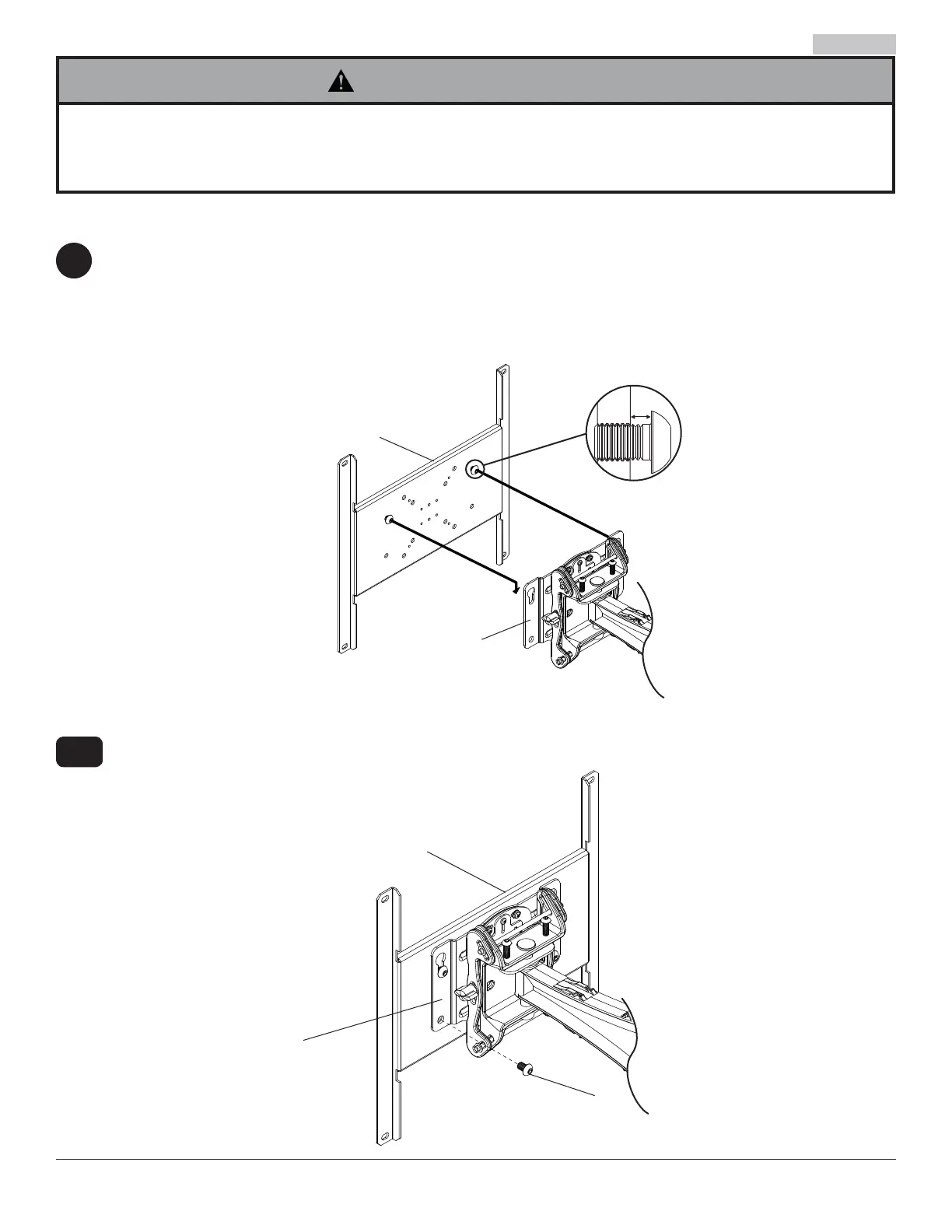

Insérez deux vis M10 x 15mm (fournies avec la plaque PLP dédiée) dans les deux trous supérieurs de la plaque
PLP dédiée, en laissant environ 1/4 po de fi letage exposé, comme illustré à la fi gure 2.1.
Insérez deux vis M10 x 15mm (E) dans les trous inférieurs de la plaque d'adaptation. Serrez toutes les fi xations à
l’aide d’une clé hexagonale de 6mm (H), comme illustré à la fi gure 2.2.
2-1
• Ne soulevez pas plus que votre capacité. Faites-vous aider par une autre personne ou utilisez un système de levage mécanique
pour effectuer une installation de l’écran en toute sécurité.
• Ne serrez pas les vis de façon excessive. Un serrage excessif peut endommager le montant. Serrez les vis M10 x 15mm (E) à
un couple maximal de 40 po-lb (4,5 N.m).
Installation de l’écran plat
1/4"
VIS M10 X 15MM
PLAQUE PLP DÉDIÉE
fi g. 2.1
PLAQUE PLP DÉDIÉE
PLAQUE
D'ADAPTATION
E
fi g. 2.2
PLAQUE
D'ADAPTATION
2
