30 von 34
AUSGEGEBEN: 03-26-10 BLATT NR.: 095-9345-5 11-02-11
Deutsch
Für spezielle PLP-Platte : Informationen zur Befestigung der speziellen PLP-Platte am Bildschirm können dem
Anleitungsblatt für das PLP-Modell entnommen werden.

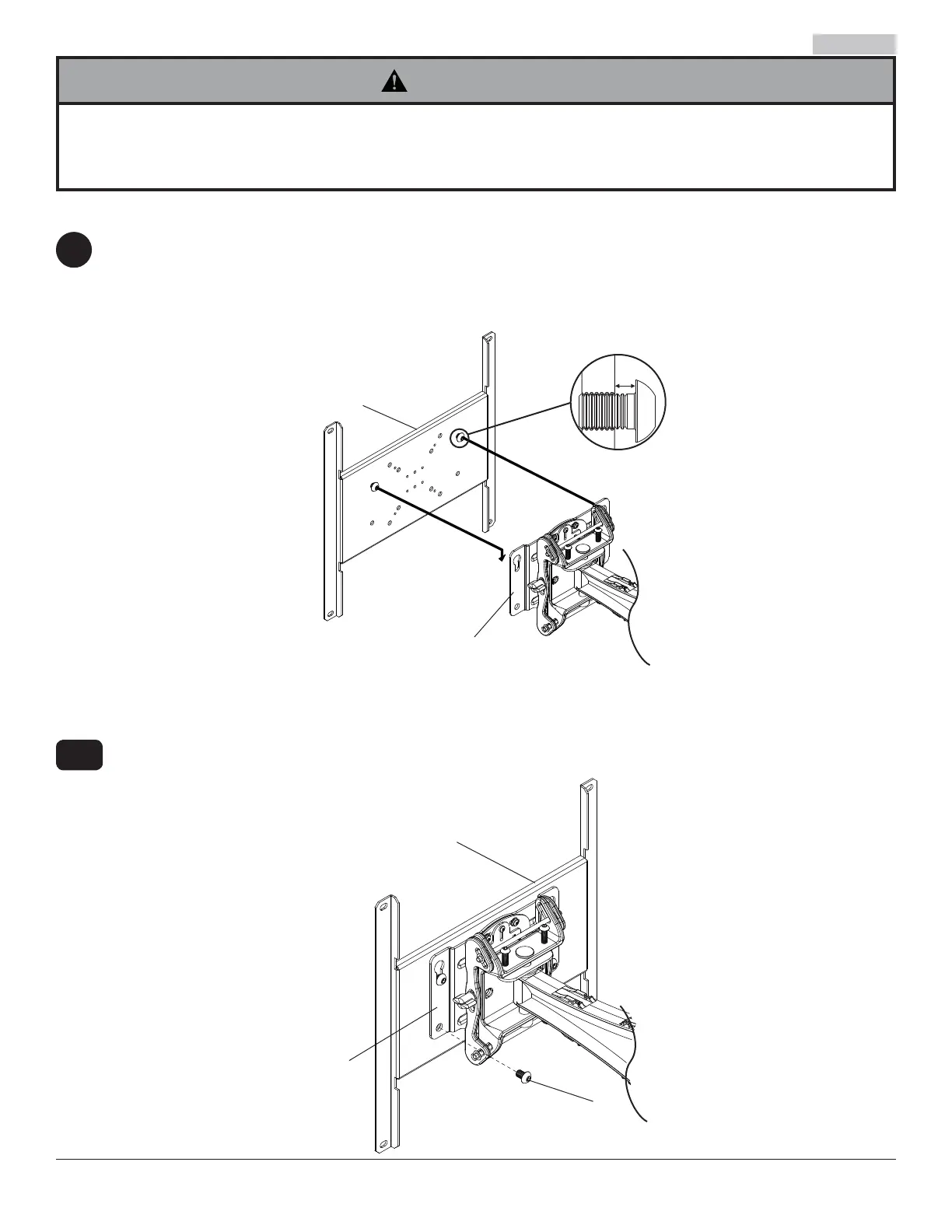

Bringen Sie die zwei M10 x 15mm Schrauben (mit der speziellen PLP-Platte geliefert) so in den beiden oberen
Löchern der speziellen PLP-Platte an, dass noch ca. 6mm Gewinde zu sehen sind wie in Abbildung 2.1 dargestellt.
Setzen Sie zwei M10 x 15mm Schrauben (E) in die unteren Löcher der Adapterplatte ein wie in Abbildung 2.3 und
3.4 dargestellt.. Ziehen Sie alle Befestigungsteile mit dem 6mm Inbusschlüssel (H) an.
2-1
Anbringung des Flachbildschirms
2
1/4"
M10 X 15MM
SCHRAUBEN
SPEZIELLE PLP-PLATTE
ADAPTERPLATTE
SPEZIELLE PLP-PLATTE
ADAPTERPLATTE
E
• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den F lachbildschirm sicher
zu heben und zu positionieren.
• Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment
zum Festziehen der M10 x 15mm Schrauben (E) darf 40 in • lb (4,5 Nm) nicht überschreiten.
Abbildung. 2.1
Abbildung. 2.3
ACHTUNG
