24 sur 32
PUBLIÉ LE : 03-31-10 FEUILLE n
o
: 095-9347-6 03-22-12
Français

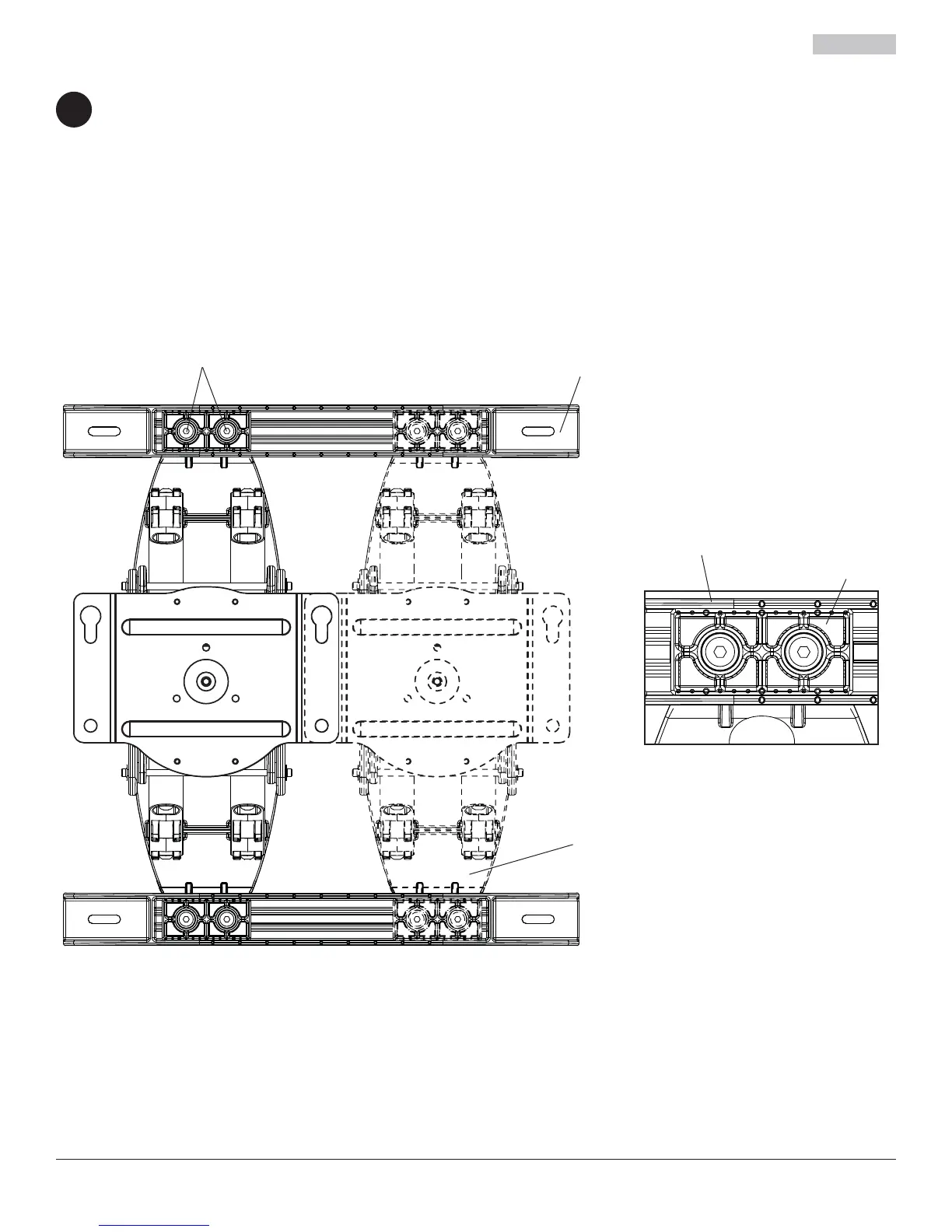

fi g. 1.1
1/4-20 X 17MM VIZ
PLAQUE MURALE
BRAS MURAL
PLAQUE COULISSANTE
MONTANT DE PLAQUE MURALE
DÉTAIL 1
REMARQUE : Pour l'installation d'un bras mural (A) sur des murs à montants en bois, les fentes de la plaque
murale doivent être alignées sur les montants.
Déterminez l'endroit souhaité pour le centre de l'écran comme indiqué dans l'étape 2.
Mesurez la distance entre le centre du bras mural (A) et l'endroit souhaité pour le centre de l'écran. Desserrez
quatre vis 1/4-20 x 17mm à l'aide d'une clé hexagonale de 5mm (I). Faites glisser le support mural de 4 1/2 po vers
la gauche ou vers la droite, comme illustré à la fi gure 1.1. REMARQUE : Alignez les biseaux (points) de la plaque
coulissante sur les biseaux (points) de la plaque murale comme illustré dans le dessin de détail 1, puis resserrez
les vis 1/4-20 x 17mm.
Ne réglez pas le bras lorsque l'écran y est fi xé.
Passez à la page 25 pour l'installation sur un montant en bois.
Passez à la page 26 pour l'installation sur du béton et du bloc de béton.
1
Réglage horizontal facultatif du bras mural sur la plaque murale
