TTLAPE03
Pag.7
Rev. 2-09

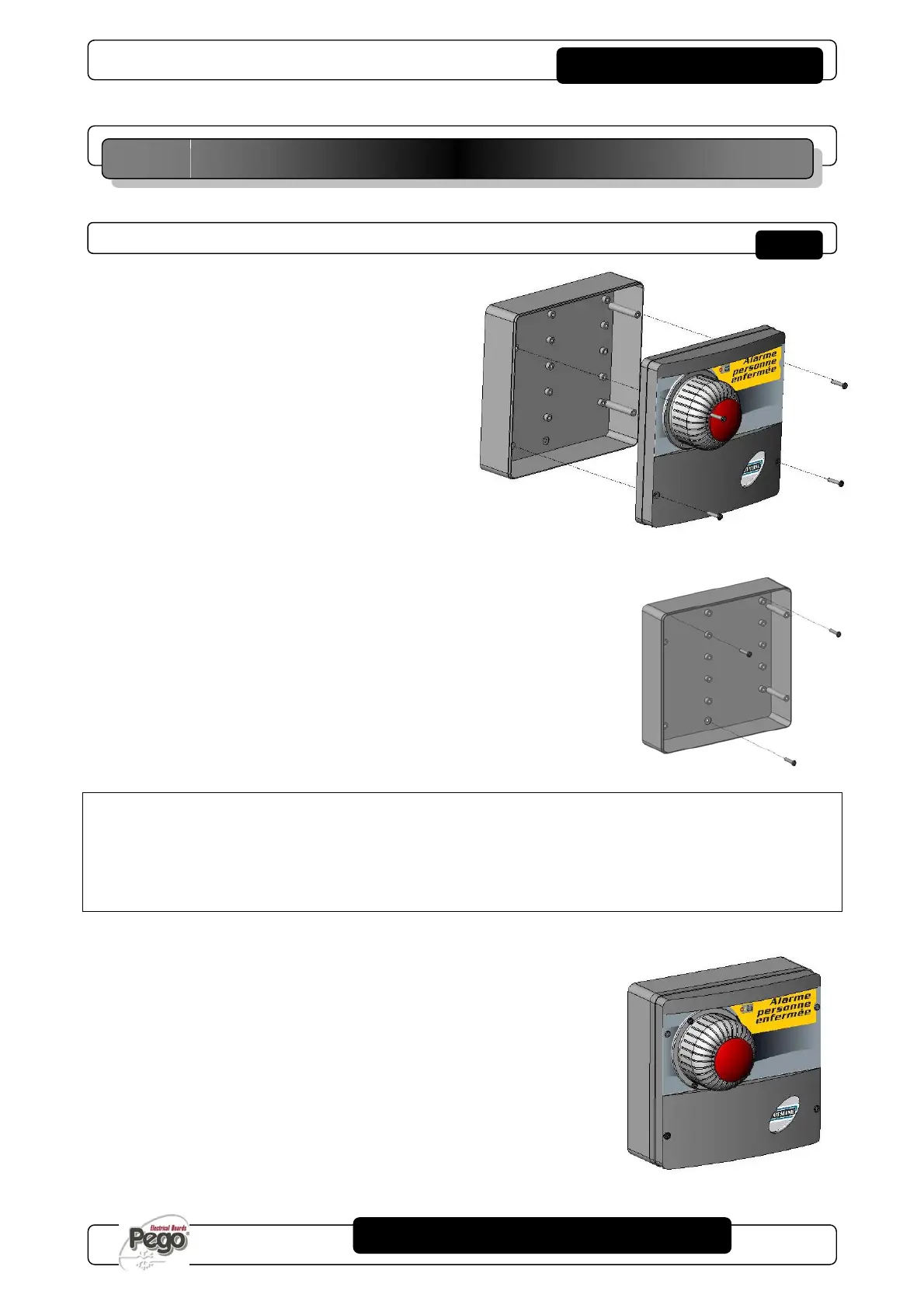

INSTALLAZIONE CENTRALINA DI GESTIONE ALLARME ESTERNO CELLA
1.
Svitare le 4 viti di chiusura presenti sul frontale.
2. Utilizzando i tre fori preesistenti fissare il fondo della
scatola tramite tre viti di adeguata lunghezza in relazione
allo spessore della parete su cui fissare il quadro. Interporre
tra ogni vite di fissaggio ed il fondo della scatola una rondella
in gomma (fornita).
Effettuare tutti i collegamenti elettrici secondo gli schemi allegati per il modello corrispondente
(vedi le relative tabelle in ALLEGATI). Per effettuare i collegamenti elettrici in modo affidabile e
mantenere il grado di protezione della scatola si consiglia di utilizzare opportuni pressacavi e/o
pressatubi per serrare a tenuta tutti i cablaggi. Si consiglia di distribuire il passaggio dei conduttori
all’interno del quadro il più ordinato possibile, in particolar modo tenere lontano i conduttori di
potenza da quelli di segnale. Utilizzare eventuali fascette di tenuta.
3. Richiudere il coperchio frontale, ponendo attenzione che
tutti i cavi siano all’interno della scatola e che la guarnizione
della scatola sia correttamente alloggiata nella propria sede.
Serrare il coperchio frontale con le 4 viti, riutilizzando gli O-
ring presenti sulla gola di ciascuna vite.
CAPITOLO 2: INSTALLAZIONE
CAP. 2 - Installazione
- ITA -
MANUALE D’USO E MANUTENZIONE
