Justering av klingans bärlager.
1. Koppla ur maskinen från strömkällan.

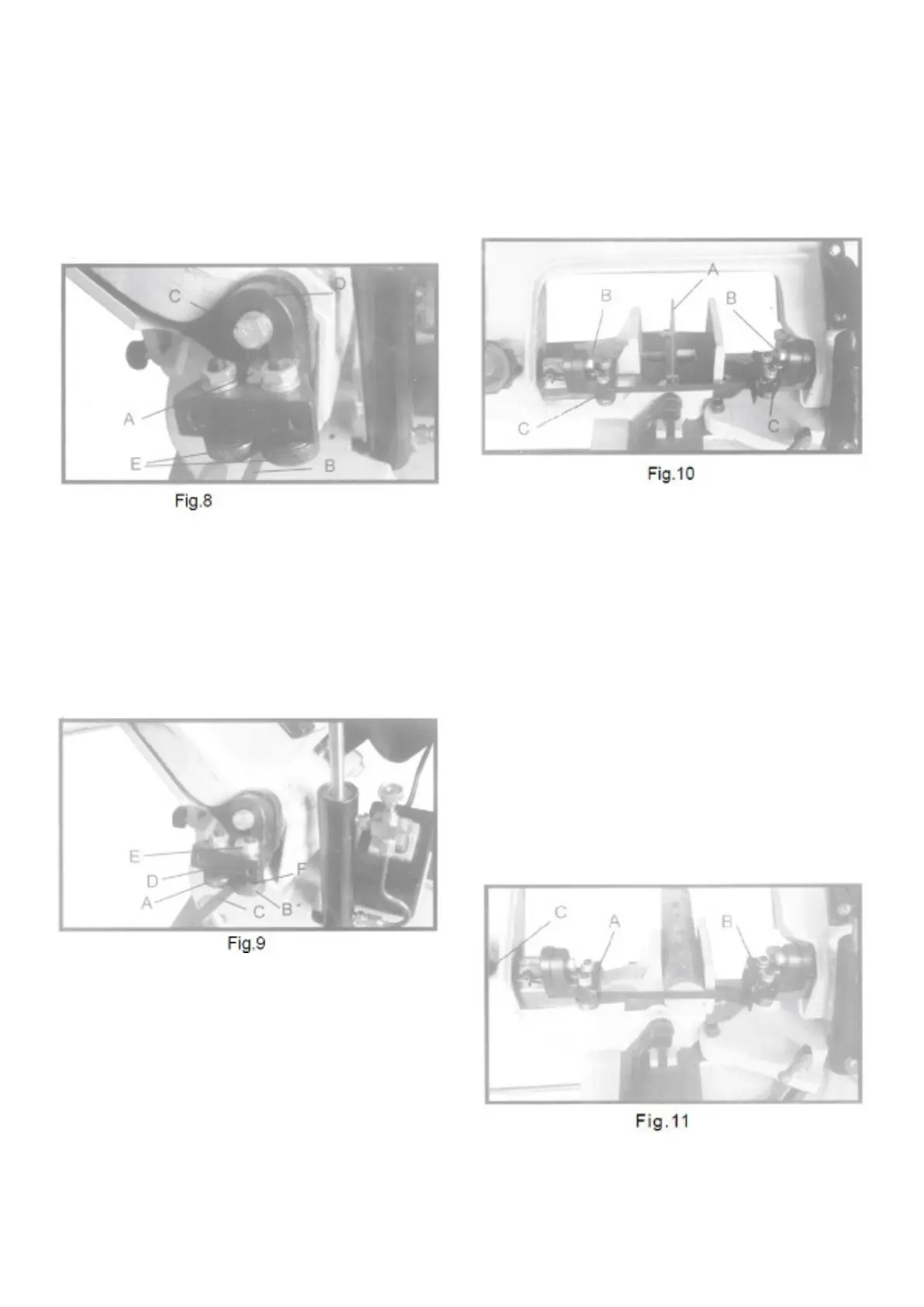

2. Klingans bärlager (A) Fig. 8, bör justeras så att
det bara nuddar baksidan av sågklingan efter
att bladet spårar korrekt. För att justera, lossa
skruven (C) och ytta hållaren (D) upp eller ner
tills bärlagret (A) bara nuddar baksidan av kling-
an (B). Dra sedan åt skruven (C).
3. Justera det andra bladets bärlager på samma
sätt.
Justera klingans styrlager
1. Koppla ur maskinen från strömkällan.
2. Klingans styrlager (A) och (B) Fig. 9 ska
justeras så att de bara nuddar sidorna av
klingan (C) efter att klingan spårar ordentligt
och bladets bärlager har justerats. För att
justera, gör så här:
Ta bort täckplattan som sitter på framsidan av
höger styrhållare (D) Fig.9.
Det yttre styrlagret (B) är monterat på en
excentrisk axel och bör justeras så att klingans
(C) sidor bara kommer i kontakt med styrlager
(A) och (B). För att justera, lossa muttern (E)
och vrid justermuttern (F) tills rätt inställning
görs. Dra sedan åt muttern (E).
Justera de andra styrlagrena på samma sätt.
Justera klingan till 90 grader mot bordsytan.
För att noggrant arbete skall kunna uppnås på
sågen måste bladet vara 90 grader åt bordsytan.
För att kontrollera och justera, fortsätt som
följande:
1. Koppla loss maskinen från strömmen.
2. Sänk sågarmen till horisontellt läge.
Placera en vinkel (A) Fig. 10, på bordet med ena
änden av vinkeln mot klingan, som visas.
3. Om klingan inte är 90 grader mot bordet, lossa
de två skruvarna (B) Fig. 10, som fäster
bladstyrningsfästena till styrarmarna och rotera
båda styrfästena (C) tills klingan ligger 90
grader mot bordet. Dra sedan åt de två
skruvarna (B). OBS: Försiktighet bör vidtas
för att inte störa klingans styrlager när du gör
justeringen.
Justera klingans styrfästen.
1. Koppla ur maskinen från strömkällan.
2. Vänster och höger styrfästen (A) och (B) Fig.
11, är inställbara genom att lossa de båda
låsknapparna (C) och låta fästena glida för att
passa bredden på arbetsstycket. Styrfästena
(A) och (B) bör ställas så nära som möjligt mot
arbetsstycket, utan att störa eller röra
arbetsstycket eller nudda bordet när
justeringen är gjord, dra åt låsknapparna. (C)
