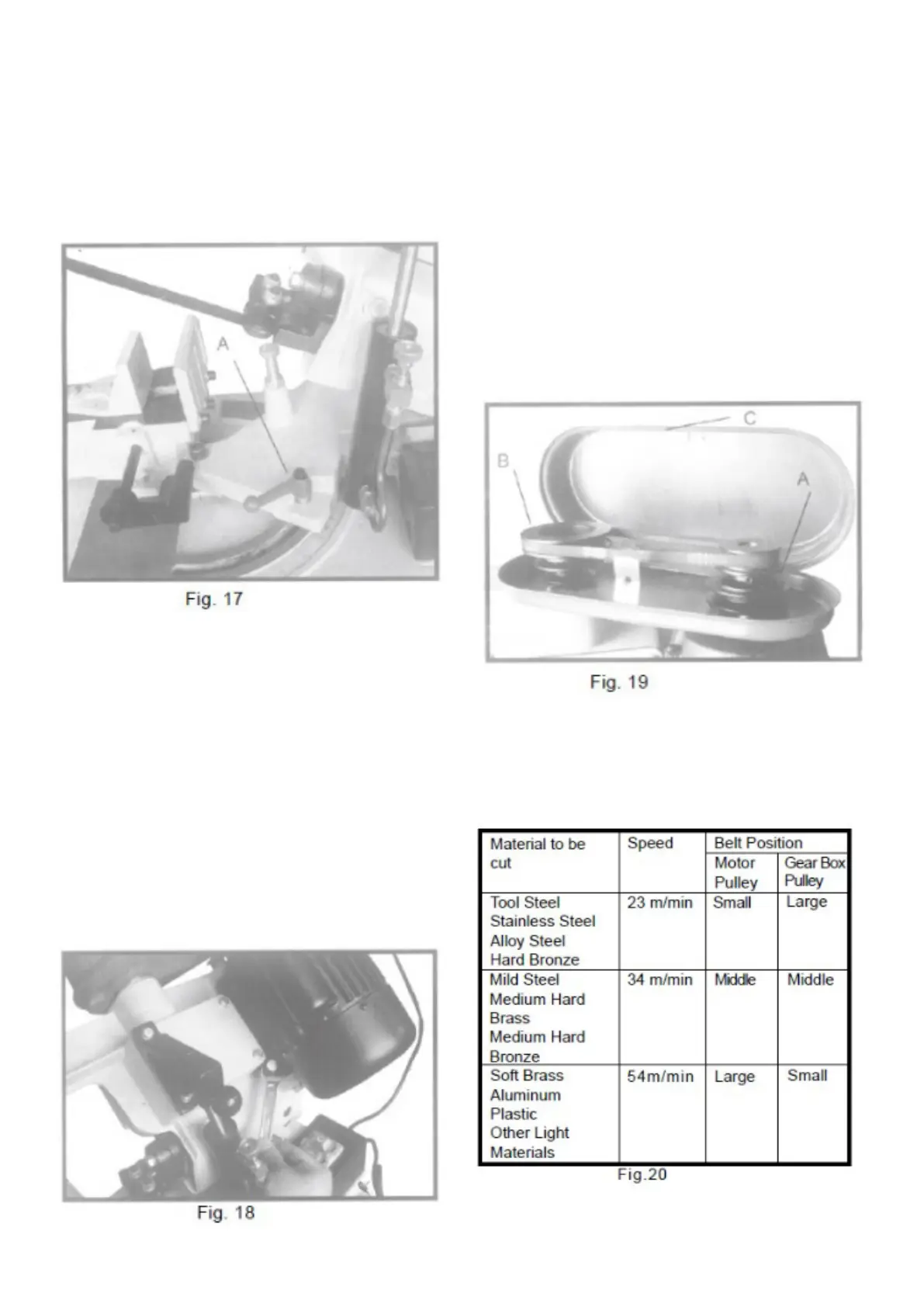

Ändring av vinkel på sågarmen.
Denna sågarm kan justeras till vänster 0 - 60° och
till höger 0 - 45°. Om du vill göra en vinkelsågning,
lossa låsknappen (A) Fig. 17, efter det vrider du
sågarmen till önskad vinkel och dra sedan åt
låsknappen (A). Om du vill göra en
vänstervinklad sågning i mer än 30°, är det bättre
att ytta städet åt höger, det nns ett förborrat hål
för montering av städet.
Ändra hastigheter och justera
spänningen på drivremmen.
1. Koppla ur maskinen från strömkällan innan du
ändrar hastigheter och justerar spänningen på
drivremmen.
2. Korrekt remspänning, med hjälp av ett lätt
ngertryck kan remmen pressas ner 0,65
cm vid mittspänningen av remskivorna. För
att justera remspänningen, använd dig av en
skiftnyckel för att lossa remspänningsbulten
och låsmuttern Fig. 18, vrid den medurs för
att öka spänningen och moturs för att minska
spänningen. Dra åt låsmuttern, efter att korrekt
spänning uppnåts.
VIKTIGT: Remspänningen har förinställts på
fabriken.
Vid byte av hastighet, lossa remspänningen och
öppna remskyddet (C) Fig. 19. Hastigheter på 23,
34 och 54 meter per minut nns på din
metallbandsåg. När remmen benner sig på det
största steget i motorremskivan (A) g 19 och
det minsta steget på växellådans remskiva (B) är
hastigheten på klingan 54 meter per minut. När
remmen benner sig på det minsta steget på
motorremskivan (A) och det största steget på
växellådans remskiva (B) är hastigheten 23 meter
per minut. Vid byte av hastighet, lossa
remspänningen först. Efter att önskad hastighet
erhållits, justera remspänningen och sätt tillbaka
remskyddet (C).
Hastighets- och materialdiagram
Fig 20 illustrerar de korrekta varvtalen och läget på
remmen på motorn och växellådans remskiva för
de esta vanliga material som sågas på
metallbandsågen.
