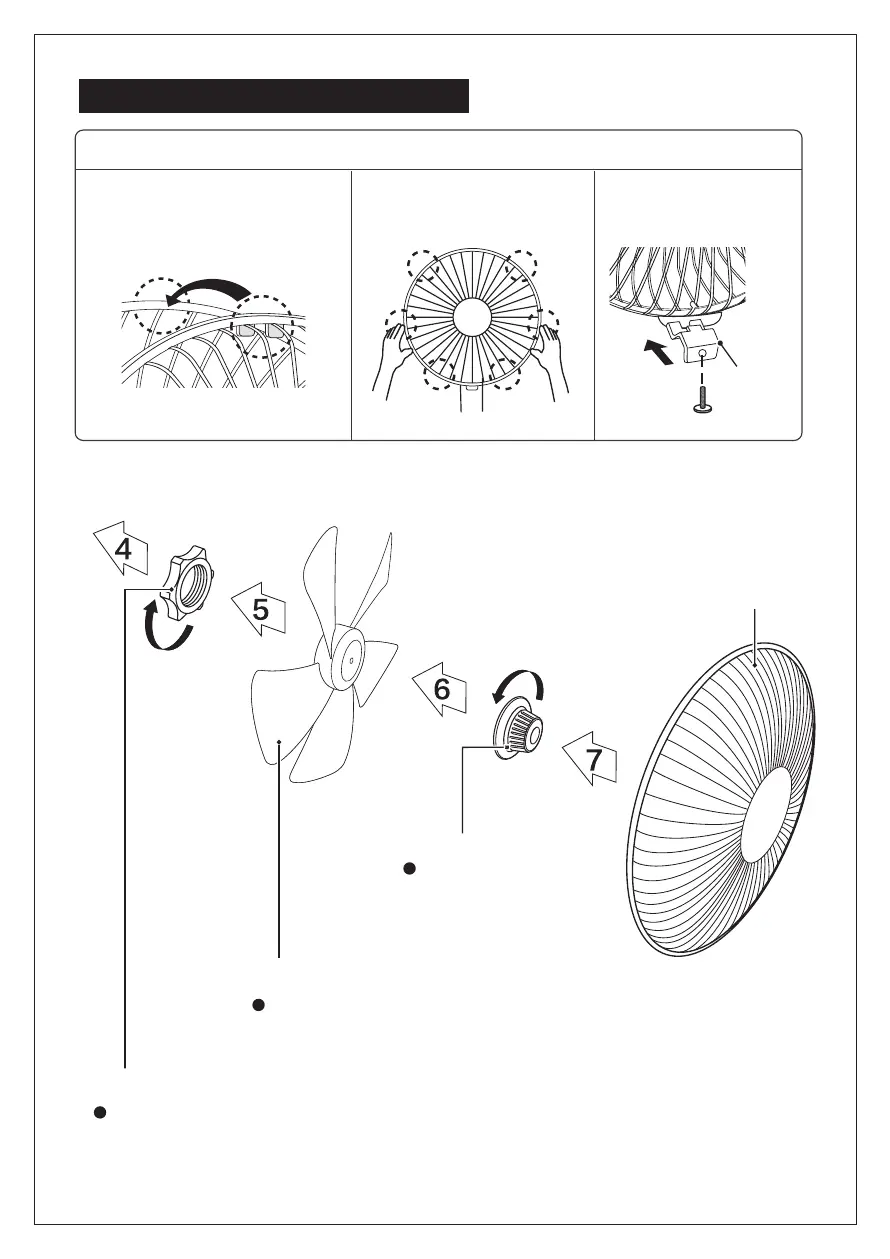

INSTRUCCIONES DE INSTALACIÓN
Tuerca de seguridad de la rejilla
Tuerca de bloqueo de la hoja
Espada
Atornillar la tuerca de seguridad hacia la derecha,
y al mismo tiempo, fijar la rejilla trasera.
Girar la de las aspas
en sentido contrario a
las agujas del reloj, e
instalar la rejilla frontal.
Tire de las aspas y hágalas girar después de la instalación,
a fin de asegurar de que pueden girar con facilidad.
Rejilla
delantera
Captura de
las rejillas
1
2
3
1
2
3
Alinear las aletas de la rejilla
delantera con la posición de
la rejilla trasera como se
muestra en la imagen.
Prensar las rejillas
secuencialmente con
ambas manos.
Instalación de auto-
captura.
Instalación delantera y trasera de la Guardia
