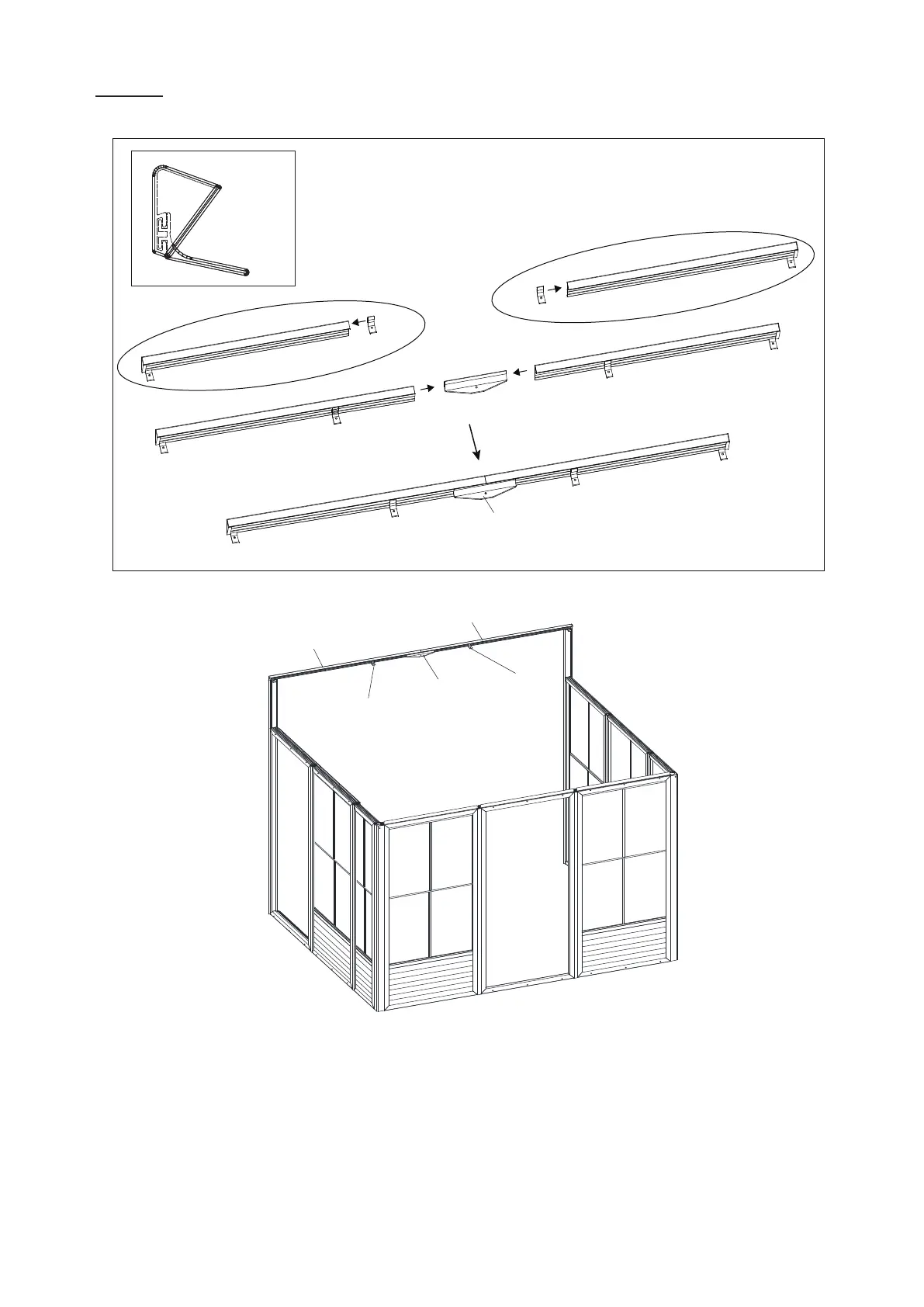

7.1 Assemblez les rails muraux (ML-3/MR-3), les joints de rail (N-3), le support de chevron (O-3)
comme indiqué et positionnez-les uniformément au-dessus des guides verticaux, à 96’’ du sol.
Fixez les rails muraux et les rails verticaux au mur en briques ou au ciment en perçant l’aluminium,
à intervalles de 16’’ (minimum) en utilisant les vis (Xx-3).
Remarque :
Une fois le rail mural en place, appliquez du silicone le long de la partie supérieure et à la
jonction des 2 rails verticaux.
ML-3
ML-3
ML-3
ML-3
MR-3
MR-3
MR-3
N-3
N-3
N-3
O-3
O-3
O-3
O-3
O-3
O-3
O-3
O-3
Étape 7
Assembler les pièces
avant de les visser
au mur
