Penguin FLORENCE - Page 23

23

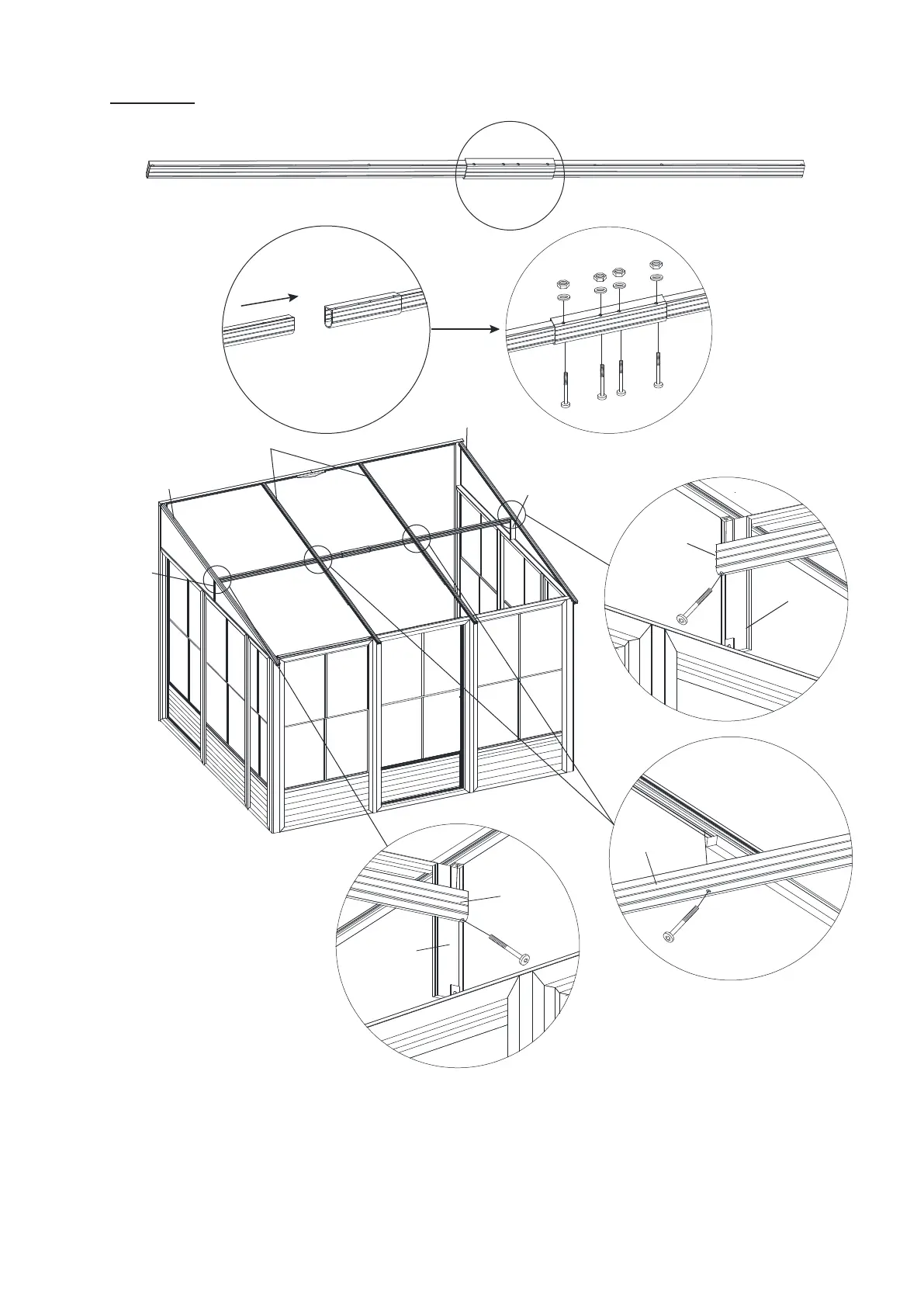

Étape 14
14.1. Assemblez les traverses (L-1/L-2) à l’aide des boulons (Cc-3) et des écrous (Hh-3-2).
14.2. Fixez les traverses assemblées (L1/L2) au côté gauche du chevron (F) et au côté droit du
chevron (F1) et à travers le joint de pignon droit (Q-3). Connectez le milieu au chevron régulier
(G) et fixez-les à l’aide des boulons (Cc-3).
L-1
L-1
F
F
F1
F1
G
G
P-3
P-3
Q-3
L-1
L-1
L-2
L-2
L-2
L-1
L-1/L-2
Cc-3
L-2
Cc-3
Hh-3-2
Gg-3
L-2
Q-3
Cc-3
Cc-3
