Consignes de sécurité pour
l’installation et le fonc-
tionnement de l’équipement
Pour évi ter les bles su-
res cor po rel les gra ves
ou mor tel les, et l’en dom ma ge ment du
ma té riel, la pres sion dans le cir cuit
doi t ê tre in fé rieu re à 517 kPa (75 PSI). Le
non-res pect de cet te li mi te peut en traî ner
l’ex plo sion du ré ser voir. Si la pres sion de
re fou le ment du sys tè me peut dé pas ser
517 kPa (75 PSI), in stal lez un cla pet de sur-
pres sion ca pa ble d’as su rer le plein dé bit
de la pom pe à 517 kPa (75 PSI).
Ne pas ex po ser au gel la
pom pe, le ré ser voir ou la
tuyau te rie. Le gel ris que d’en dom ma ger
sé rieu se ment l’équi pe ment, ce qui peut
en traî ner une ex plo sion du ré ser voir et des
bles su res gra ves. La ga ran tie sera an nu lée si
le ré ser voir a été ex po sé au gel.
1. Observer les codes municipaux lorsque
l’on installe le réservoir.
2. Toujours tester la pureté de l’eau du puits
avant son utilisation.
3. Interrompre l’arrivée de courant à la
pompe et dissiper toute la pression dans
le circuit avant d’installer le réservoir ou
d’intervenir dessus.
4. Vidanger toute l’eau du système avant de
procéder à un entretien du réservoir.
Installation
1. Utiliser du ruban d’étanchéité en PTFE
pour filetage sur les filets des tuyaux pour
les raccorder sur le réservoir. NE PAS uti-
liser de pâte à joint sur les tubes en plas-
tique car ils risquent d’être endommagés.
2. Poser la commande de volume d’air con-
formément aux instructions fournies avec
la commande.
3. Brancher les tuyaux d’arrivée et de sortie
comme il est illustré.
4. Lorsque le réservoir est raccordé à un sys-
tème comportant une pompe de puits sub-
mersible, s’assurer que les ajutages sont
posés et qu’ils fonctionnent correctement.
Se reporter à la Notice d’utilisation des
pompes submersibles pour plus de détails.
Installation typique d’une pompe à éjecteur
Installation typique d’une pompe
à éjecteur sur un réservoir horizontal
Installation typique dans le cas
d’une pompe submersible
AVC
Compression Fitting
Pump
Plastic
Tubing
Compression
Fitting
To
Service
Pressure
Gauge
Relief
Valve
Pompe
Vers le
branchement
domestique
Manomètre
Tube de
plastique
Contrôleur
d’air
Lim. Soup.
de pression
Raccord de compression
Raccord de
compression
AVC
Regulator
Screw
Compression
Fitting
Pump
Plastic
Tubing
Compression Fitting
Pressure
Gauge
To
Service
Pressure
Switch
Relief
Valve
Contrôleur d’air
Manomètre
Lim. Soup. de pression
Vis régulatrice
Pompe
Contacteur
Manométrique
Tube de
plastique
Raccord de compression
Vers le
branchement
domestique
Raccord de compression
Union
Control Box
(3 Wire Models Only)
Electrical
Disconnect
To House
Service
Gate Valve
Relief
Valve
Air Volume
Control
(U238-14)
Gauge
From Well
Pressure Switch
Arrivée du puits
Raccord
Boîte de commande
(3 conducteurs)
Sélectionneur
électrique
Manomètre
Vers la
maison
Lim. Soup.
e pression
Robinet-vanne
Contacteur Manométrique
Contrôleur
d’air
(U238-14)
®

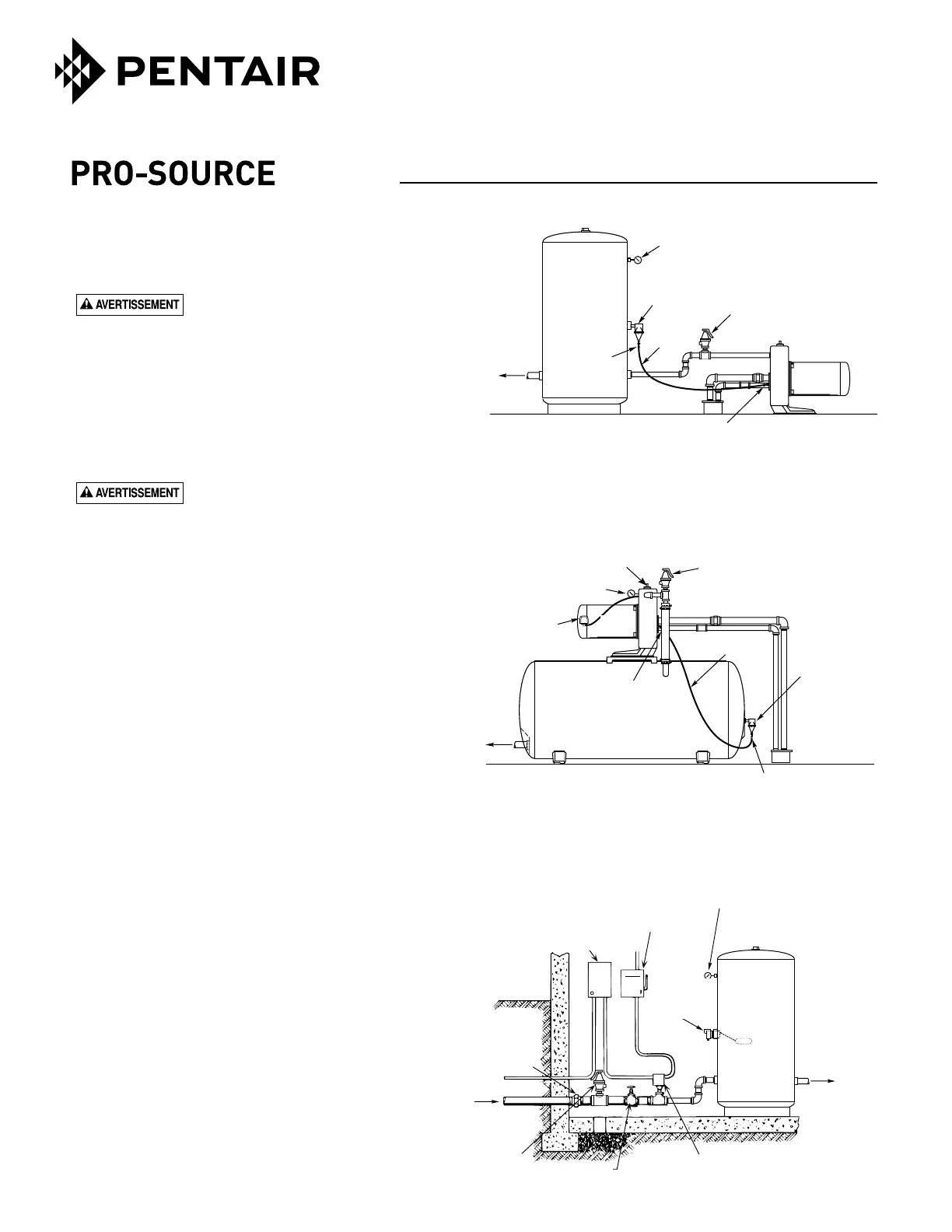

InstructIons d’InstallatIon et de FonctIonneMent
Réservoirs avec air au-dessus de l’eau
Modèles AW12H, AW30H, AW42,
AW42T, AW85, AW120
