Información general 21
Información general
Todos los tanques vienen precargados con aire de la
fábrica. Cuando instale el tanque, ajuste la precarga
a 2 PSI por debajo de la graduación de presión de
activación de la bomba. Para hacerlo, purgue o
agregue aire por la válvula en la parte superior del
tanque.
AVISO: ¡Transporte e instale el tanque SÓLO en
posición vertical!
AVISO: Siempre configure la precarga SIN AGUA en
el tanque.
Verifique la presión frecuentemente con un manómetro
para neumáticos adecuado hasta que se haya
alcanzado la presión correcta. Para las graduaciones
correctas de presión de precarga, consulte el Cuadro 1,
a continuación.
CUADRO I
Graduaciones de la precarga del tanque para
usar con Accionamientos de frecuencia Variable
PENTEK INTELLIDRIVE
Configure la precarga del tanque de presión al 70%
de la presión de operación del sistema. Cuando
utilice un punto de referencia externo a la vez
que un punto de referencia interno, precargue el
tanque al 70% del punto de referencia más bajo
de los dos. Ciertas aplicaciones pueden requerir un
porcentaje diferente cuando se determine el punto
de referencia. Consulte el manual del operador
de PENTEK INTELLIDRIVE para obtener más
información al respecto.
AVISO: Vuelva a colocar la tapa de la válvula de aire
y ajústela si se había retirado por cualquier razón. Si
no se vuelve a colocar la tapa de aire, esto puede
resultar en una pérdida de presión de aire y finalmente
en un anegamiento del tanque y una falla de la celda
de agua.
Los tanques de almacenamiento precargados se pueden
conectar juntos para aumentar el suministro de agua
utilizable (descenso de nivel). Dos tanques del mismo
tamaño duplicarán el suministro y tres tanques lo

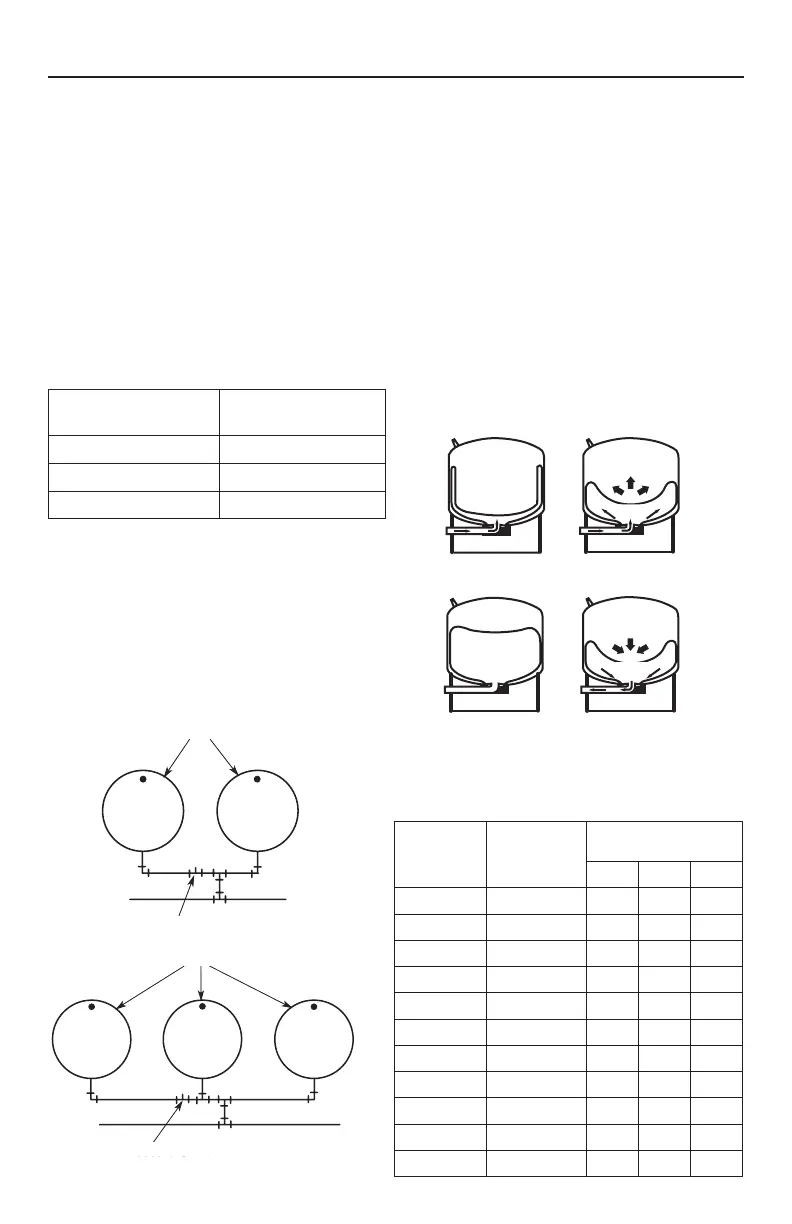

triplicarán. Consulte las Figuras No. 1A y 1 B con
instalaciones típicas de este tipo.
Ciclo de operación
1. Tanque casi vacío - el aire se expande llenando
el área por encima de la celda vinílica de agua
(Fig. 2A).
2. El agua comienza a entrar al tanque - el aire
se comprime por encima de la celda de agua a
medida que se llena de agua (Fig. 2B).
Graduación del
manóstato
Precarga del tanque
(psi)
20-40 PSI 18
30-50 PSI 28
40-60 PSI 38
From
Well
To
Service
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Figura 1B
From
Well
To
Service
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Tanques
Desde
el pozo
Manóstato
Al
servicio
Desde
el pozo
Manóstato
Al
servicio
WATER
agua
WATER
WATER
agua
agua
CUADRO II - Producción de agua por
ciclo de bombeo (extracción) en galones
Figura 1A
Figura 2
Modelo del
Pro Source
Modelo del
Pro Source
Plus
Graduación del
manóstato (PSI)
20-40 30-50 40-60
PS6-S02 - 2.2 1.8 1.6
PS6H-S05 - 2.2 1.8 1.6
PS19S-T02 PSP19S-T02 6.9 5.8 5.0
PS19T-T02 PSP19T-T02 6.9 5.8 5.0
PS19H-S00 - 6.9 5.8 5.0
PS32-T03 PSP32-T03 11.6 9.8 8.5
PS35-T05 PSP35-T05 12.7 10.7 9.3
PS50-T50 PSP50-T50 18.3 15.5 13.4
PS62-T51 PSP62-T51 21.4 18.3 16.0
PS85-T52 PSP85-T52 30.0 26.0 22.0
PS119-TR50 PSP119-TR50 41.3 35.4 31.0
Tanques
