DA5-IU-C
Seite 5
4

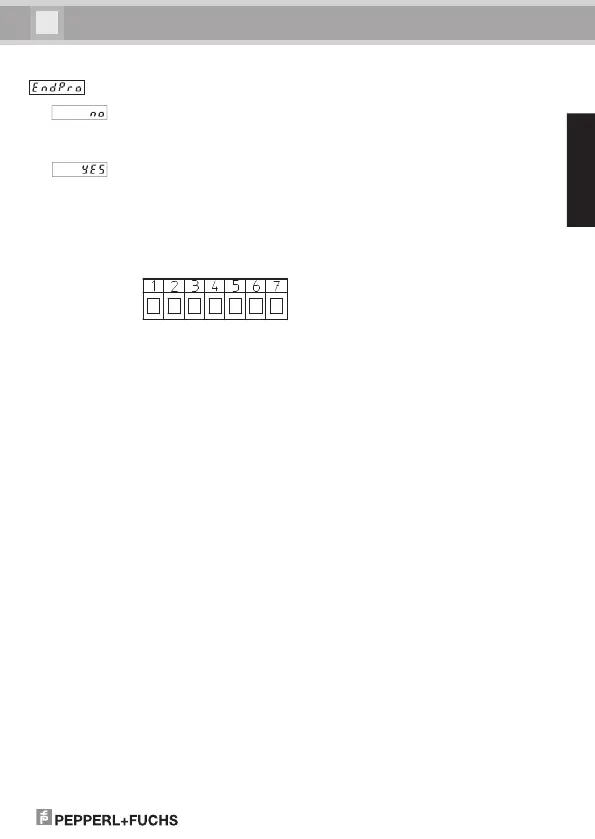

.11 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher ein-
gestellte Werte können über-
prüft und ge än dert werden.
Programmierroutine wird been-
det und alle einigestellten
Werte werden als neue Para-
meter über-nommen. Das
Gerät ist anschließend
betriebsbereit.
5. Anschlussbelegung
1 10 – 30 VDC
2 GND
3 GND
4 LATCH
5 0 (4) – 20 mA DC
6 Analog GND
7 0 (2) – 10 V DC
6. Technische Daten
Anzeige: 5-stellige rote 7-Segment
LED-Anzeige, 8 mm hohe Zif-
fern
Messbereiche: 0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Auflösung: 14 Bit
Genauigkeit: < 0,1% ± 1 Digit über den
gesamten Messbereich bei
20°C Umgebungstemperatur
Nullabgleich: automatisch
Temperaturdrift: < 70ppm/K
Messgeschwindigkeit:
0,5 Messungen/sec ...
2 Messungen/sec
Strommessung:
Spannungsabfall
max. 2,0 V bei 20 mA
Max. Strom: 50 mA
Spannungsmessung:
Eingangswiderstand >1 M⍀
Max. Spannung 30 V
N
etzbrummunterdrückung:
digitale Filterung 50 Hz
Spannungsversorgung:
10 .. 30 V DC, galvanisch
getrennt
Stromaufnahme: max. 50 mA
Umgebungstemperatur:
-10°C ... +50°C
Lagertemperatur: -25°C ... +70°C
Datensicherung: EEPROM 1 Mio.
Speicherzyklen
oder 10 Jahre
Gewicht: ca. 50 g
Schutzart: IP 65 (von vorne)
EMV:
Störaussendung: EN 55011 Klasse B
Störfestigkeit: EN 61000-6-2
Reinigung:
Die Frontseite des Gerätes darf nur mit einem
weichen, mit Wasser angefeuchteten Tuch gerei-
nigt werden.
Fehlermeldungen:
Err 0* Fehler/Defekt im A/D-Teil
Err 3* Fehler/Defekt beim
EEPROM
Err 4** Analoges Eingangssignal
überschreitet den gültigen
Messbereich
Err 5* Fehler/Defekt beim
EEPROM. Gerät nicht abge-
glichen
* Bitte Gerät zur Überprüfung einschicken
** Eingangssignal und Programmierung
überprüfen
7. Lieferumfang:
– Digitalanzeige
– Spannbügel
– Frontrahmen für Schraubbefestigung
Einbauquerschnitt 50x25 mm
– Frontrahmen für Spannbügelbefestigung
Einbauquerschnitt 50x25 mm
– Dichtung
– 1 Blatt selbstklebende Symbole
