Tasselli
D
P41
Praticate i 4 fori
pilota con una
punta
2A-2
3.75in 95 mm
Ø 10 mm
Ø 10 mm
2A-3
Concrete Wall
Concrete Wall
D
01
D
A
B
2A-1

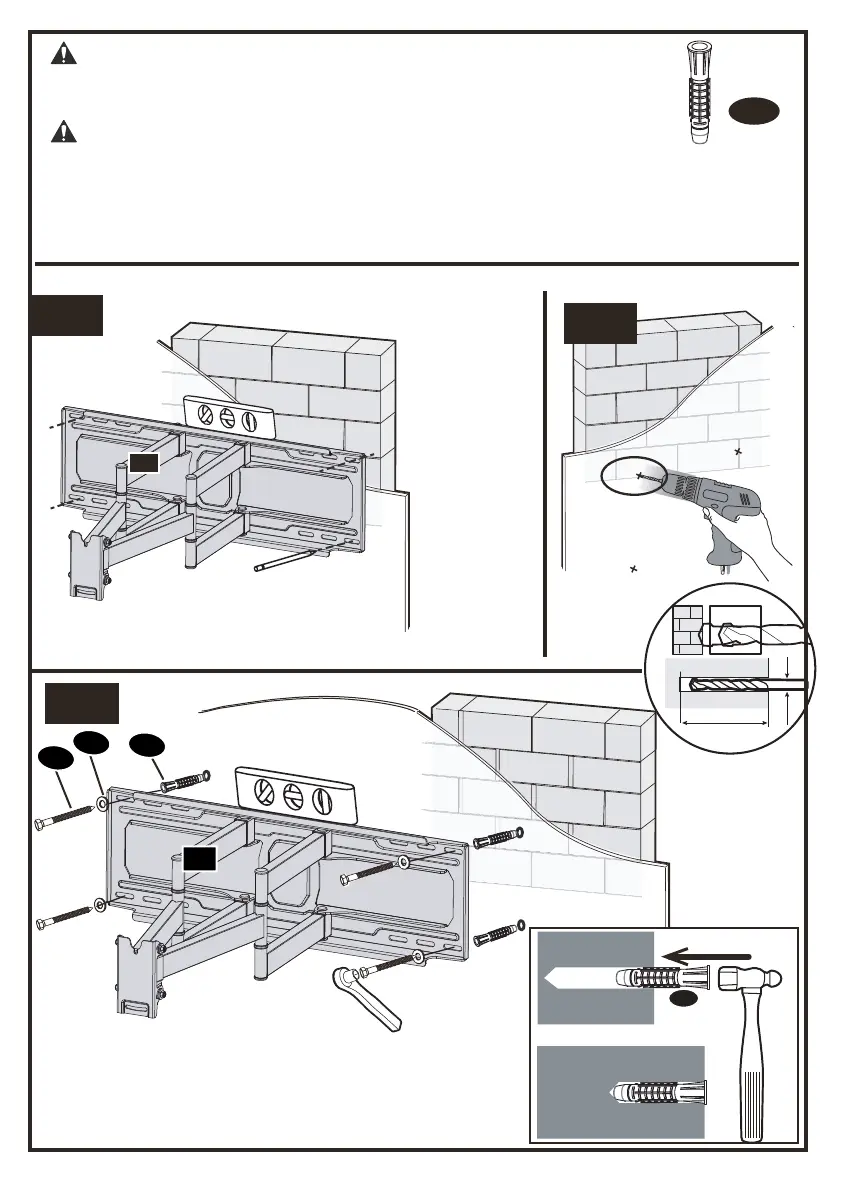

Posizionate
la piastra
[01] da
muro
all'altezza
desiderata
e allineate i
fori con.
Livellate la
piastra e
marcate le
posiioni
dei fori.
01
ATTENZIONE:
Assicurarsi che la piastra a muro sia fissata saldamente alla parete
prima di proseguire con il passo successivo.
ATTENZIONE:
Evitare possibili lesioni personali o danni alla proprietà!
● Montare il gruppo braccio / piastra a muro [01] direttamente sulla superficie del
calcestruzzo
● Spessore minimo del calcestruzzo solido: 203 mm (8 pollici)
● Dimensioni minime del blocco di cemento: 203 x 203 x 406 mm (8 x 8 x 16 pollici)
Installate la piastra a muro [01] utilizzando
bulloni [A] e rondelle [B] / tasselli [C] .
Stringete i bulloni 01 finchè non siano
fissate saldamente alla piastra.
