P42
2B-1
2B-2

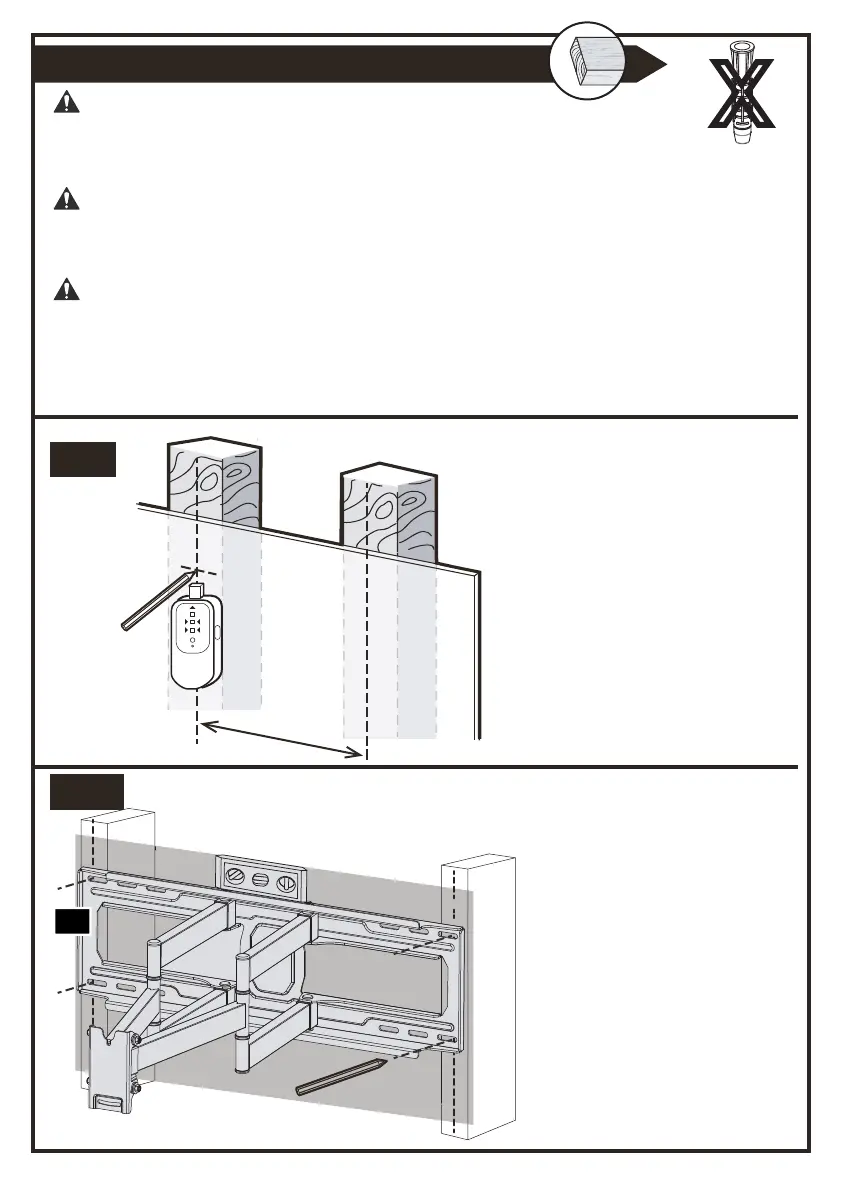

Posizionate la piastra [01]
all’altezza desiderata e
allineate i fori con il
centrodel montante.
Livellate la piastra e
praticate i fori.
Individuate i montanti.
individuate e segnate il centro
dei montanti con un
punteruolo o un apposito
rilevatore.
24 in
(610mm)
01
ATTENZIONE:
Assicurarsi che la piastra a muro sia fissata saldamente alla parete prima di
proseguire con il passo successivo.
PASSAGGIO 2B Installazione su legno
Evitare possibili lesioni personali o danni alla proprietà!
● Il muro a secco che copre il muro non deve superare i 5/8 pollici. (16mm)
● Dimensione minima del perno di legno: comune 2 x 4 pollici (51 x 102 mm)
nominale 1½ x 3⅓ pollici (38 x 89 mm)
● Il centro del perno deve essere verificato
ATTENZIONE:
Evitare possibili lesioni personali o danni alla proprietà! Tutti i bulloni [A]
DEVONO ESSERE serrati saldamente per impedire movimenti indesiderati
della piastra a muro [01].
ATTENZIONE:
