Teile / Erstmontage
Components / Initial assembly



Kleinster Biegeradius, beweglich verlegt: 44 mm
Smallest bending radius, movable installation: 1.73"
Halogenfreiheit: nach DIN VDE 0472 Teil 815
Halogen-free: in accordance with DIN VDE 0472 part 815
Ölbeständigkeit: nach DIN EN 60811-2-1
Resistance to oil: in accordance with DIN EN 60811-2-1
Sonstige Beständigkeit: bedingt UV beständig nach DIN EN ISO 4892-2-A
Other resistance: partly UV-resistant in accordance with DIN EN ISO 4892-2-A
Kabel
Cable
A
4 x 0,25 mm
2
4 x AWG 24
M8x1, IEC 61076-2-104
L = 5 m / 10 m
4
3
2
1
21

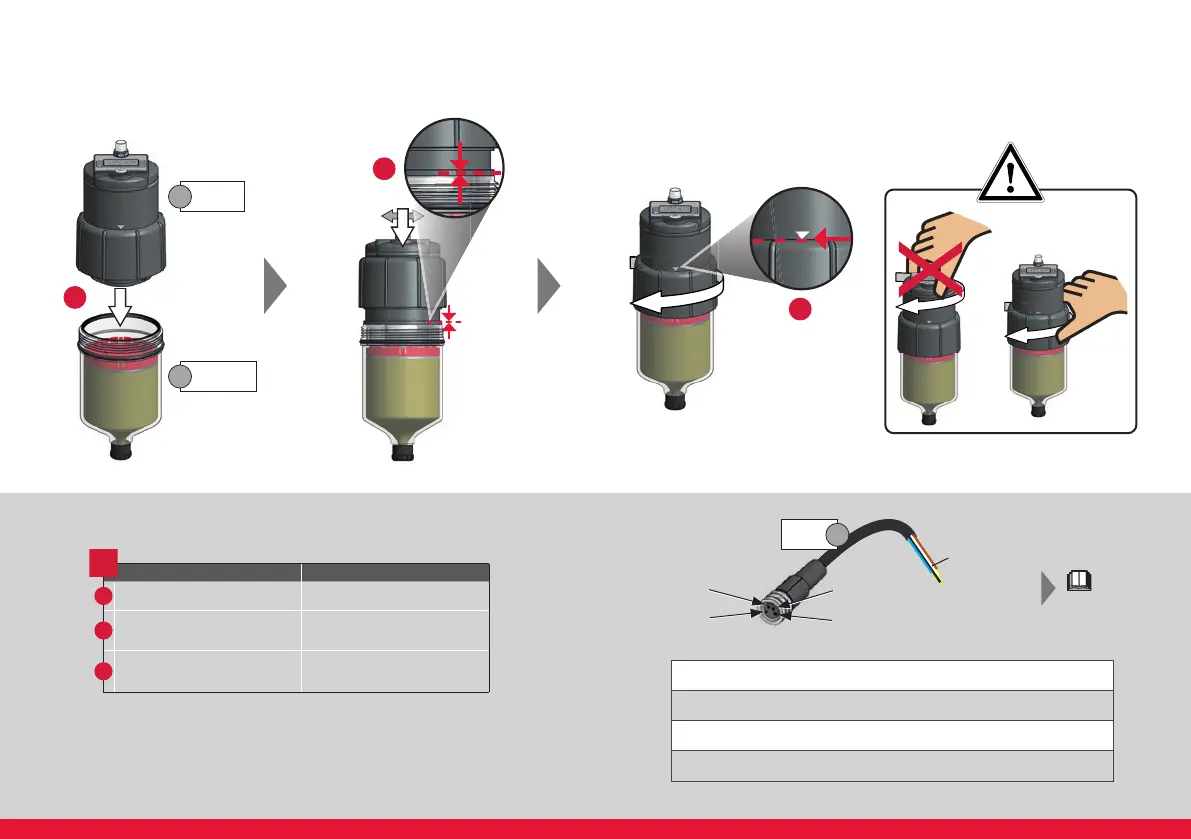

Erstmontage Initial assembly
a
Antrieb (B) und LC (C) zusam-
mensetzen.
Assemble drive (B) and LC (C).
b
Antrieb auf die LC so aufsetzen,
dass die Verzahnungen ineinan-
der greifen.
Place drive onto the LC such that
the gear teeth engage.
c
Gewindering handfest andrehen
bis das weiße Dreieck komplett
sichtbar ist.
Tighten threaded ring hand
tight until the white triangle is
completely visible.
1
a
b
c
LC befüllt
Filled LC
C
Antrieb
Drive
B
