Copyright © 2016 Peruzzo Italy - MADE IN ITALY4/12
660_FIRENZE_21/02/18
I F

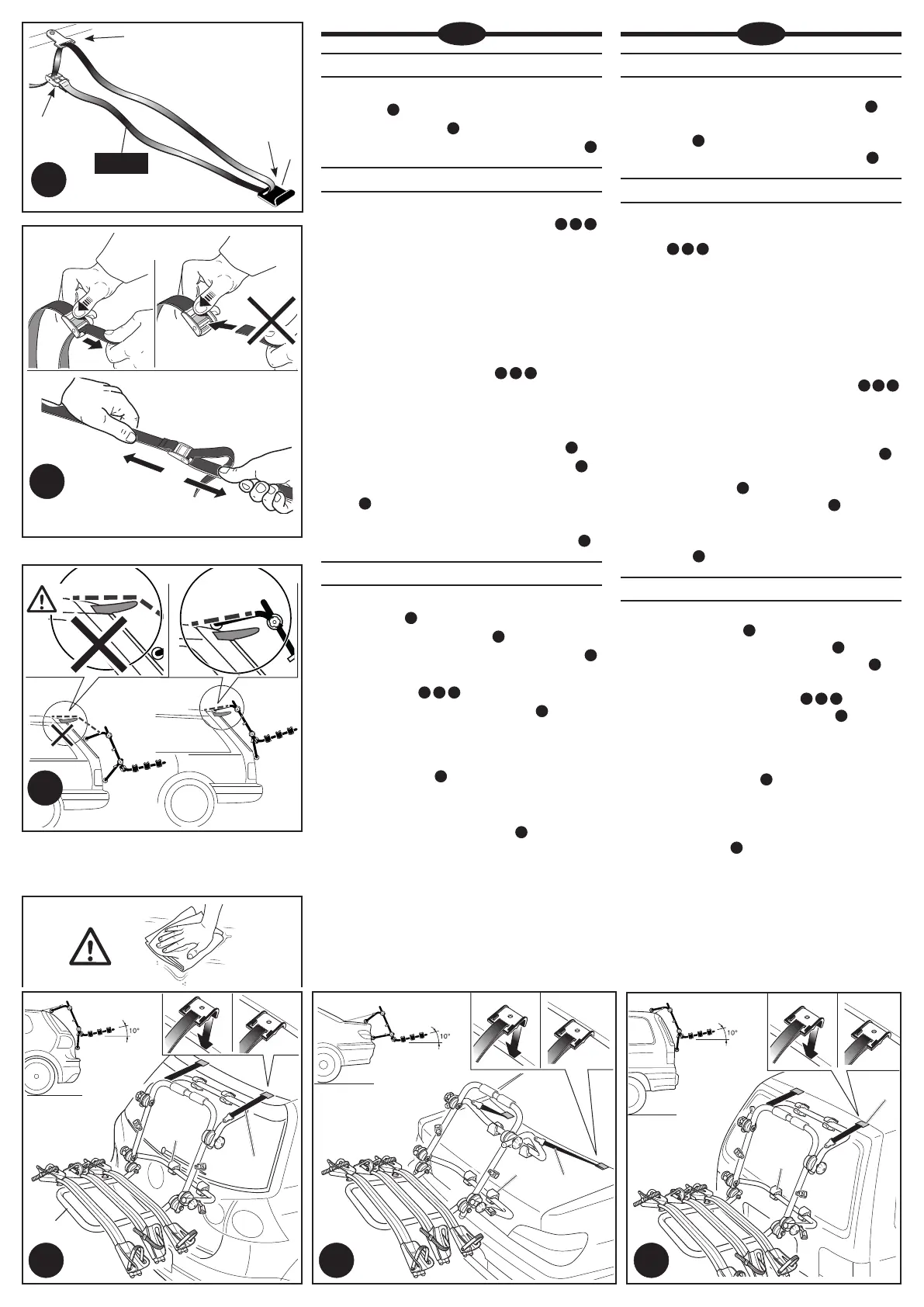

MONTAGGIO CINGHIE F1 SUPERIORI
1. Assemblare le cinghie F1 (superiori) sul portabici
come da facendo attenzione al giusto verso di
entrata nella fibbia
.
2. Verificare la tenuta delle cinghie strattonandole, .
FISSAGGIO DEL PORTACICLO
1. P
ulire le parti della carrozzeria che verranno a contatto
con gli appoggi P in gomma del portaciclo, .
2. Appoggiare il portaciclo sull’auto e agganciare le
cinghie F1 sul bordo superiore del portellone
oppure al bordo anteriore del cofano. Aggiustare
l’altezza del portaciclo tirando le cinghie fino a rag-
giungere il corretto posizionamento.
3. Aggiustare l’arco poggiabici D in modo che risulti
inclinato verso l’alto di almeno 10° rispetto al piano
orizzontale come mostrato in .
4. Per veicoli con spoiler, le cinghie superiori F1 non
devono essere a contatto con lo spoiler stesso perché
potrebbero provocare danneggiamenti. Procedere
quindi al fissaggio corretto come mostrato in .
5. Nel caso in cui l’arco inferiore poggi sulla targa , è
necessario eseguire l’operazione come indicato nella
fig. .
6. Con auto provviste di barre longitudinali (railing),
preferire l’aggancio della cinghia F1 come da .
MONTAGGIO CINGHIE F2 LATERALI
1. Assemblare le cinghie F2 (laterali) sul portabi-
ci come da facendo attenzione al al giusto
verso di entrata nella fibbia .
2. Verificare la tenuta delle cinghie strattonandole, .
3. Inserire i ganci G delle cinghie F2 ai lati di portel-
lone o cofano, .
4. Tirare applicando una forza di 2,5 Nm, .
⚠
ATTENZIONE
I ganci di fissaggio G
, seppur provvisti della prote-
zione, a contatto con vetro o plastica possono causare
rotture o ammaccature, in tal caso utilizzare l’adattato-
re I, se incluso, e seguire lo schema . Nella lista di
adattabilità auto sono segnalati i casi in cui si deve usare
l’adattatore I (nel caso in cui l’adattatore I non fosse
incluso nella confezione, potete acquistarlo separata-
mente presso il punto vendita).
4
5
5
7 8 9
7 8 9
6
9A
9B
10
11
5
5
13 14 15
16
11
12
MONTAGE DES SANGLES SUPERIEURES F1
1. Assembler les sangles supérieures F1 sur le
porte-vélos, comme indiqué sur le schéma , en
faisant attention à les insérer par le bon côté de
la boucle
.
2. Vérifier la tenue des sangles en tirant dessus
.
FIXATION DU PORTEVELO
1. Nettoyer les parties de la carrosserie qui seront en
contact avec les appuis caoutchouc P du porte-
vélo, .
2. Poser le porte-vélos sur la voiture et accrochez les
sangles F1 sur le bord supérieur du hayon au sur
le bord antérieur du coffre. Ajustez la hauteur du
porte-vélos en en tirant les sangles jusqu’à ce que
vous atteigniez la position correcte.
3. Ajustez l’arc porte-vélos D de manière à ce qu’il
soit incliné vers le haut d’au moins 10° par rapport
au plan horizontal comme on le voit sur les .
4. Pour les véhicules avec spoilers, les sangles supé-
rieures F1 ne doivent pas être en contact le spoiler
parce que cela pourrait causer des dommages.
Procéder donc à la fixation comme indiqué sur .
5. Dans le cas où l’arc inférieur appuie sur la plaque
d’immatriculation il est nécessaire d’effectuer
l’opération comme indiqué sur la fig. .
6. Les véhicules pourvus de barres de toit (railing),
optez pour l’accroche de la sangle F1 comme indi-
qué sur la .
MONTAGE DES SANGLES LATERALES F2
1. Assembler les sangles latérales F2 sur le porte-vé-
los comme indiqué en faisant attention à les
insérer par le bon côté de la boucle .
2. Vérifier la tenue des sangles en tirant dessus, .
3. Insérez les boucles G des sangles F2 sur les côtés
de la porte arrière ou du coffre, .
4. Tirer en exerçant une force de 2,5 Nm, .
⚠
ATTENTION
Les boucles de fixation G , même si pourvues de
protection, peuvent, au contact du verre ou du plas-
tique, abîmer ou tâcher la carrosserie. Si tel est le cas
vous devez utiliser l’adaptateur I s’il est inclus, et vous
reportez au schéma . Vous trouverez dans la liste
auto tous les cas pour lesquels vous devez utilisez
l’adaptateur I (si cet adaptateur I n’était pas fourni
avec les éléments du porte-vélos, vous devez l’achetez
séparément chez votre revendeur).
4
5
5
7 8 9
7 8 9
6
9A
9B
10
11
5
5
13 14 15
16
11
12
1
OK
4
F
1
G
1
2
3
6
5
1
2
F1
7 8 9
P
P
P
D
F1
F1
