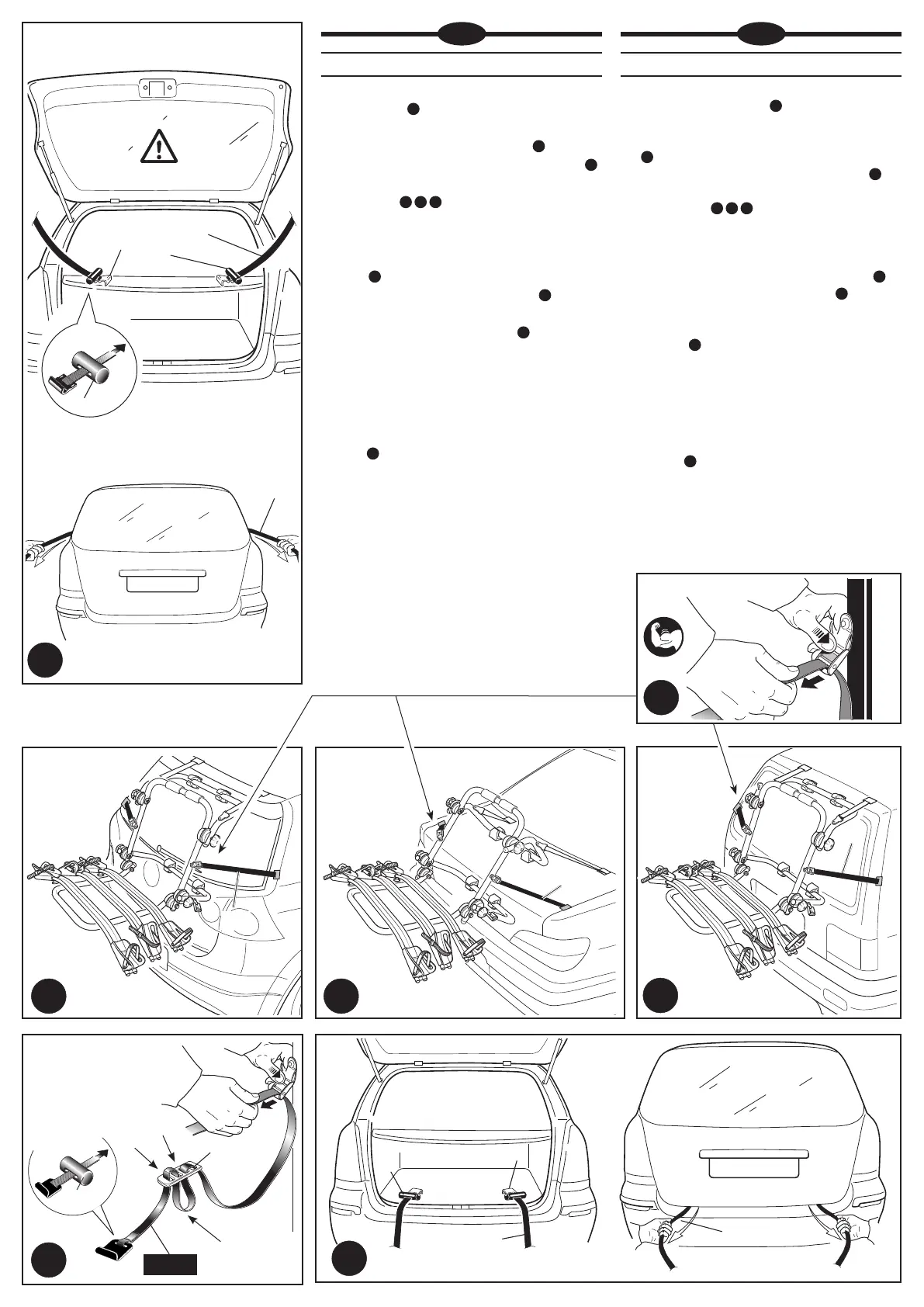

MONTAGGIO CINGHIE F3 INFERIORI
1. Assemblare le cinghie F3 (inferiori) sul portabi-
ci come da facendo attenzione al corretto
passaggio della cinghia sul tensionatore R e al
giusto verso di entrata nella fibbia, .
2. Verificare la tenuta delle cinghie strattonandole, .
3. Agganciare le cinghie F3 nella parte inferiore del
portellone, . Tirare forte.
4. Non posare la parte inferiore del portaciclo sulle
parti orizzontali della carrozzeria o su paraurti.
Tenere il portabici in sospensione come mostra-
to in .
5. Tirare applicando una forza di 2,5 Nm , .
6. Se l’auto è provvista di gancio per traino, fissare la
cinghia F3 destra come da figura .
⚠
ATTENZIONE
In alcuni casi la parte inferiore del portellone/cofano è
sprovvista di bordatura per fissare il gancio. In questo
caso utilizzare l’adattatore I, se incluso, e seguire lo
schema (nel caso in cui l’adattatore I non fosse
incluso nella confezione, potete acquistarlo separata-
mente presso il punto vendita).
17
5
5
20 21 22
19
23
24
18
MONTAGE DES SANGLES INFERIEURES F3
1. Assembler les sangles inférieures F3 sur le porte-vé-
los comme indiqué sur la , en faisant attention
à insérer correctement la sangle dans le tendeur
R et par le bon côté d’introduction de la boucle,
.
2. Vérifier la tenue des sangles en tirant dessus, .
3. Insérer les sangles F3 dans la partie inférieure du
coffre/hayon, . Tirer fort.
4. En aucun cas vous ne devez poser la partie infé-
rieure du porte-vélos sur les parties horizontales
de la carrosserie ou sur les pare-chocs. Tenir le
porte-vélos en suspension comme indiqué .
5. Tirer en exerçant une force de 2,5 Nm, .
6. Si le véhicule est pourvu d’un attache-remorque,
fixez la sangle F3 du côté droit comme indiqué
sur la fig. .
⚠
ATTENTION
Dans certains cas la partie inférieure du hayon/coffre
n’a pas de bordure pour fixer la boucle. Dans ce cas,
utiliser l’adaptateur I, s’il est inclus, et vous reportez
au schéma (si cet adaptateur I n’était pas fourni
avec les éléments du porte-vélos, vous devez l’achetez
séparément chez votre revendeur).
17
5
5
20 21 22
19
23
24
18
