Controllare il montaggio della catena dopo ca. 50 m. Regolare di
nuovo se necessario (rimuovere altri elementi di regolazione se la
catena NON si dispone automaticamente sul pneumatico).
Preparazione B: Regolazione
dell’adattatore
Per regolare l‘adattatore, rimuovere il copricerchio e i copridadi.
Togliere eventuale sporco, neve o ghiaccio.
1a
Portare il dispositivo di chiusura del cricchetto in posizione
“open”. Seguire le frecce direzionali nell‘ordine indicato.
1b
Estrarre il cavo su cui è fissato l‘adattatore.
2a
Controllare se l‘adattatore premontato si adatta al dado della
ruota.
2b
La pinza deve essere posizionata dritta e interamente sulla
testa esagonale del dado della ruota per un fissaggio sicuro.
3a
Se l’adattatore è troppo piccolo e non si adatta al dado ruota,
prendere la misura successiva del morsetto e del dado,
montarli sull’adattatore e provare nuovamente. Le operazioni
di avvitamento e svitamento sono manuali.
3b
L‘esagono della pinza deve essere spinto completamente
attraverso l‘apertura del manicotto. In questo modo la pinza
può essere fissata correttamente al dado della ruota.
Preparazione C: Regolazione
dell‘offset delle ruote
1
Se l‘adattatore tocca il cerchio l‘adattatore deve essere
allungato. Come regola generale, bisogna avvitare l‘adattatore
il più vicino possibile al cerchio (vedi fig. 3) senza toccarlo.
2
Esistono tre diverse dimensioni per estendere l’adattatore.
Queste tre possibilità sono mostrate nella figura. Le operazioni
di avvitamento e svitamento sono manuali.
3
Se la maniglia non tocca più il cerchio, l’adattamento è
avvenuto correttamente.

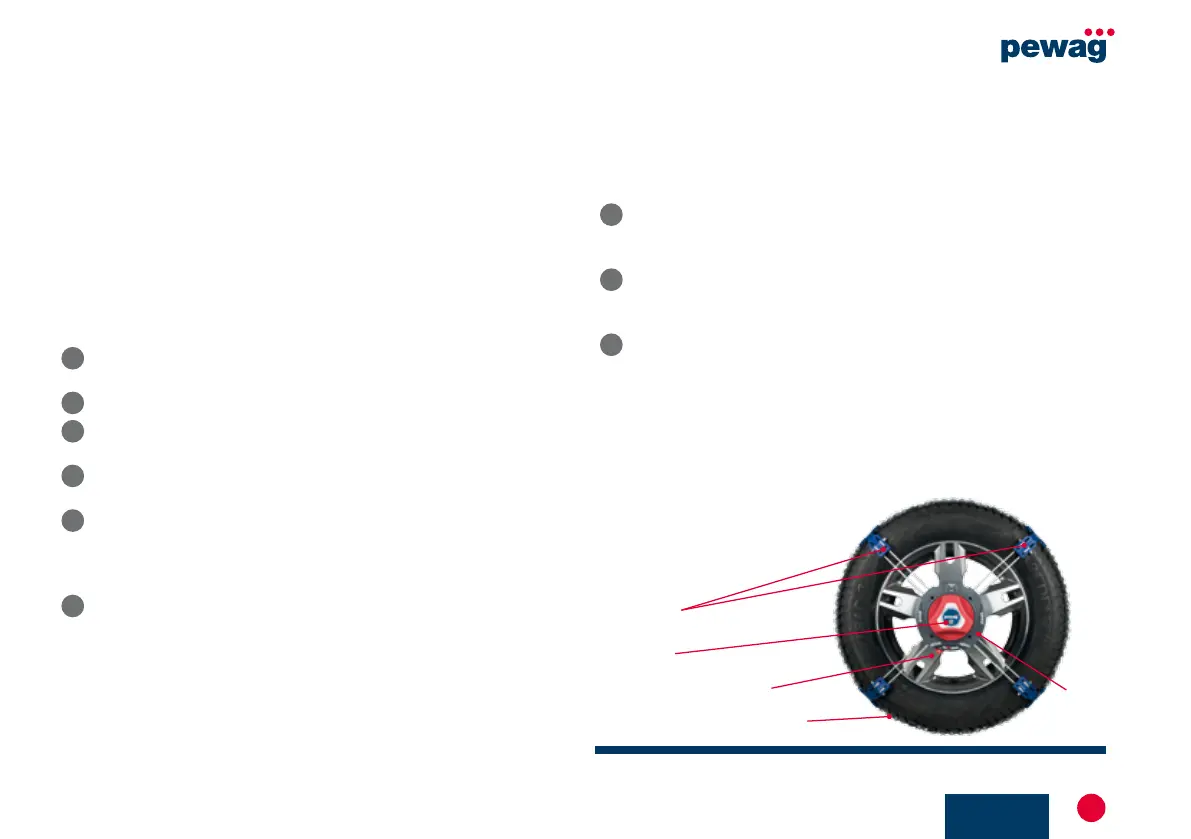

Descrizione del
prodotto
Bracci della
catena
Dispositivo di
chiusura
Volantino
Cricchetto
Maglia della catena
