3 Material suministrado y Opciones
3.1 Material suministrado
El material suministrado incluye:
• Acondicionador (con las conexiones para el contacto de
puerta)
• accesorios especiales, si aplica.
3.2 Opciones
Las piezas siguientes se pueden solicitar por separado:
• Cubierta con filtro antepuesto;
• Otras opciones a petición o según catálogo.
4 Información general
• Los equipos viejos pueden ser desguazados adecuadamente
por Pfannenberg. El envío a una de nuestras fábricas se tiene
que realizar sin costo alguno para nosotros.
• Ninguna de las unidades aconditionadores fabricadas por
Pfannenberg contiene
– compuestos de silicona,
– PCB,
– PCT,
– amianto,
– formaldehído,
– cadmio,
– sustancias que impidan el mojado.
• Todas las unidades acondicionadoras se comprueban para ase-
gurar su estanqueidad de acuerdo con los requisitos de UVV-
BGV D4 (Reglamentaciones alemanas sobre la prevención de
accidentes).
• Antes de la entrega se comprueba en fábrica la seguridad eléctrica
de cada unidad acondicionadora. Esto significa que, de acuerdo
con UVV-BGV A2, §5 (4), la compañía operadora queda exenta de
la obligación de efectuar una prueba de la unidad acondicionadora
antes de la primera puesta en marcha para operación.

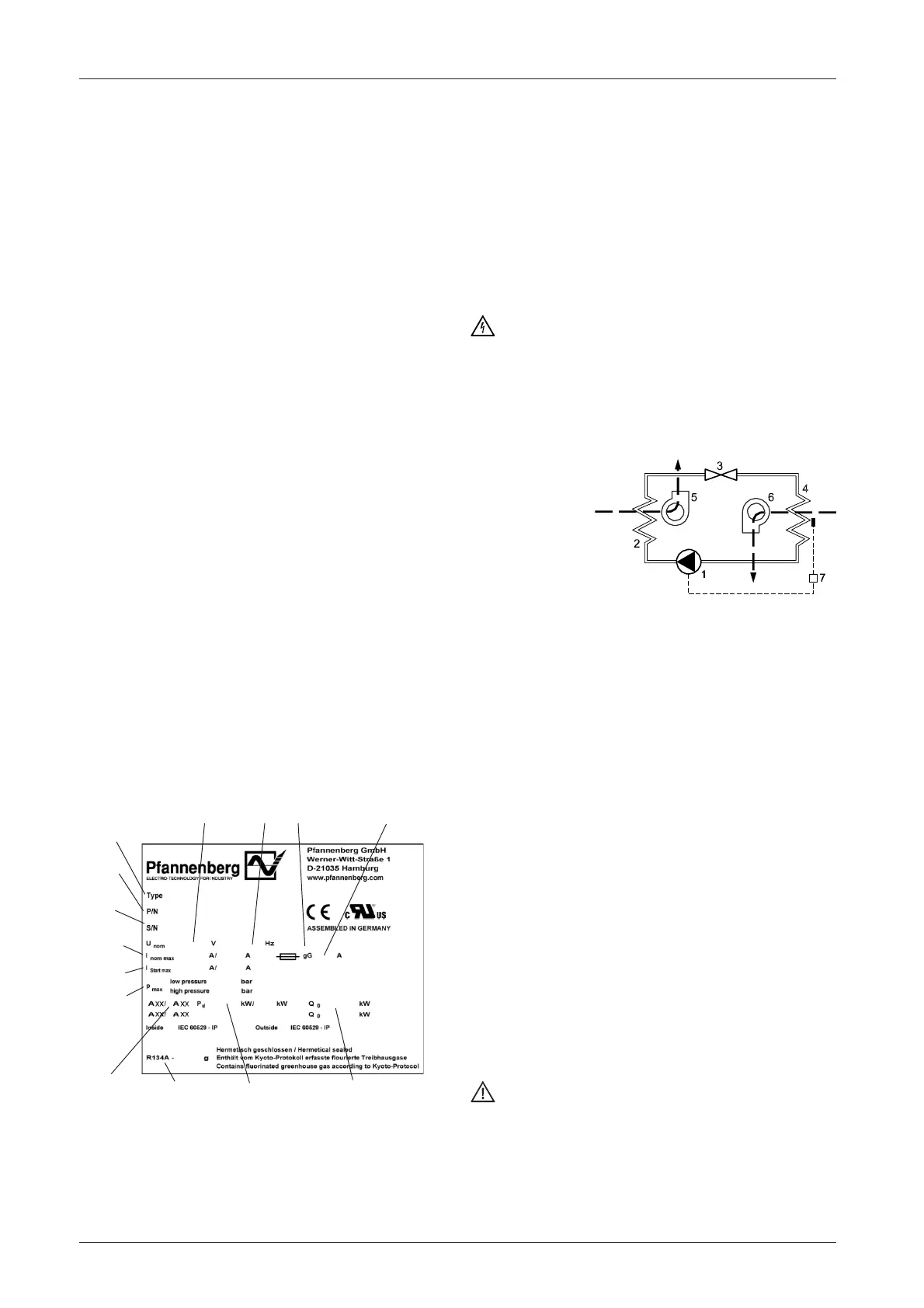

5 Placa de identificación y características técnicas
Tenga en cuenta para la instalación y el mantenimiento las
especificaciones de la placa que se encuentra en la parte trasera
de la caja del acondicionador.
Los detalles técnicos correspondientes a la unidad acondicionadora
se encuentran en la hoja técnica.
La unidad acondicionadora solamente es adecuada para un
funcionamiento estacionario. El acondicionador sólo se puede usar
bajo las condiciones ambiente indicadas en la hoja técnica.
El acondicionador casi no requiere mantenimiento (véase capítulo 11).
Todos los demás usos se consideran no autorizados, anulando y
dejando sin efecto cualquier tipo de garantía.
El equipo eléctrico debe comprobarse periódicamente. Cualquier
anomalía, tal como conexiones flojas o cables chamuscados, debe
corregirse inmediatamente.
Los trabajos en el sistema frigorífico y los componentes eléctricos
sólo se deben realizar por personal técnico autorizado.
Es obligatorio cumplir las normas de seguridad y medioambientales
¡Peligro!
Antes de comenzar los trabajos de limpieza y mantenimiento
desconecte el acondicionador de la corriente eléctrica.
Sólo se deben emplear piezas de recambio originales.
7 Funcionamiento
7.1 Principios de funcionamiento
1 compresor
2 Intercambiador de calor
(condensador)
3 Válvula de expansión
4 ntercambiador de calor
(evaporador)
5 ventilador, circulación externa
6 ventilador, circulación interior
7 Control electrónico con sensor de temperatura
El compresor (1) comprime el refrigerante a una presión elevada. Du-
rante este proceso se eleva la temperatura. En el condensador (2) se
disipa el calor al aire ambiente y el refrigerante se condensa, pasando a
líquido. El ventilador del condensador (5) coge aire del ambiente a
través del condensador, y después expulsa el aire.
En la válvula de expansión (3) la presión del refrigerante cae. En el
evaporador (4) el refrigerante absorbe calor del aire en el armario y se
evapora. De esta forma, el aire en el armario se enfría. Al mismo
tiempo, se deshumidifica el aire en el interior del armario. El ventilador
del evaporador (6) extrae el aire del armario a través del evaporador y
lo devuelve al armario, una vez enfriado.
tipo de unidad
número
de unidad
número
de serie
intensidad
intensidad de
arranque
presión del
refrigerante
tensión nominal frecuencia tipo de fusibles fusibles
El acondicionador se controla de forma electrónica. A tal efecto un
sensor de temperatura mide la temperatura interior del aire del armario
(7).
El refrigerante no es perjudicial para la ozonoesfera; apenas es
combustible.
7.2 Condensación
Durante la refrigeración en el evaporador se produce el condensado
por la humedad que se saca del aire. Para evitar daños en el armario
eléctrico y en el acondicionador el condensado se tiene que drenar.
• En el caso normal de drenaje de la condensación, ésta se recoge
en un depósito que se drena por medio de una manguera.
Asegúrese siempre que la condensación es drenada
adecuadamente (drenaje de seguridad).
Una formación excesiva de condensado es p.e. posible si el armario
eléctrico no está estanco o la temperatura interior del armario eléctrico
a menudo se encuentra por debajo del punto de rocío.
condiciones exterior/
interior
refrigerante
energía
eléctrica
capacidad de
enfriamiento
PRECAUCION:
Si se produce una condensación excesiva durante el funci-
6 Seguridad
Las unidades acondicionadoras fabricadas por Pfannenberg están
diseñadas para disipar el calor de los armarios (IP 54).
Durante el proceso de refrigeración se puede producir
condensación.
onamiento normal, compruebe las juntas de estanqueidad
del armario eléctrico.
Recomendamos instalar un interruptor de contacto en la
puerta para desconectar la unidad acondicionadora cuan-
do se abra la puerta del armario eléctrico, a fin de evitar
una condensación excesiva.
