UV7i

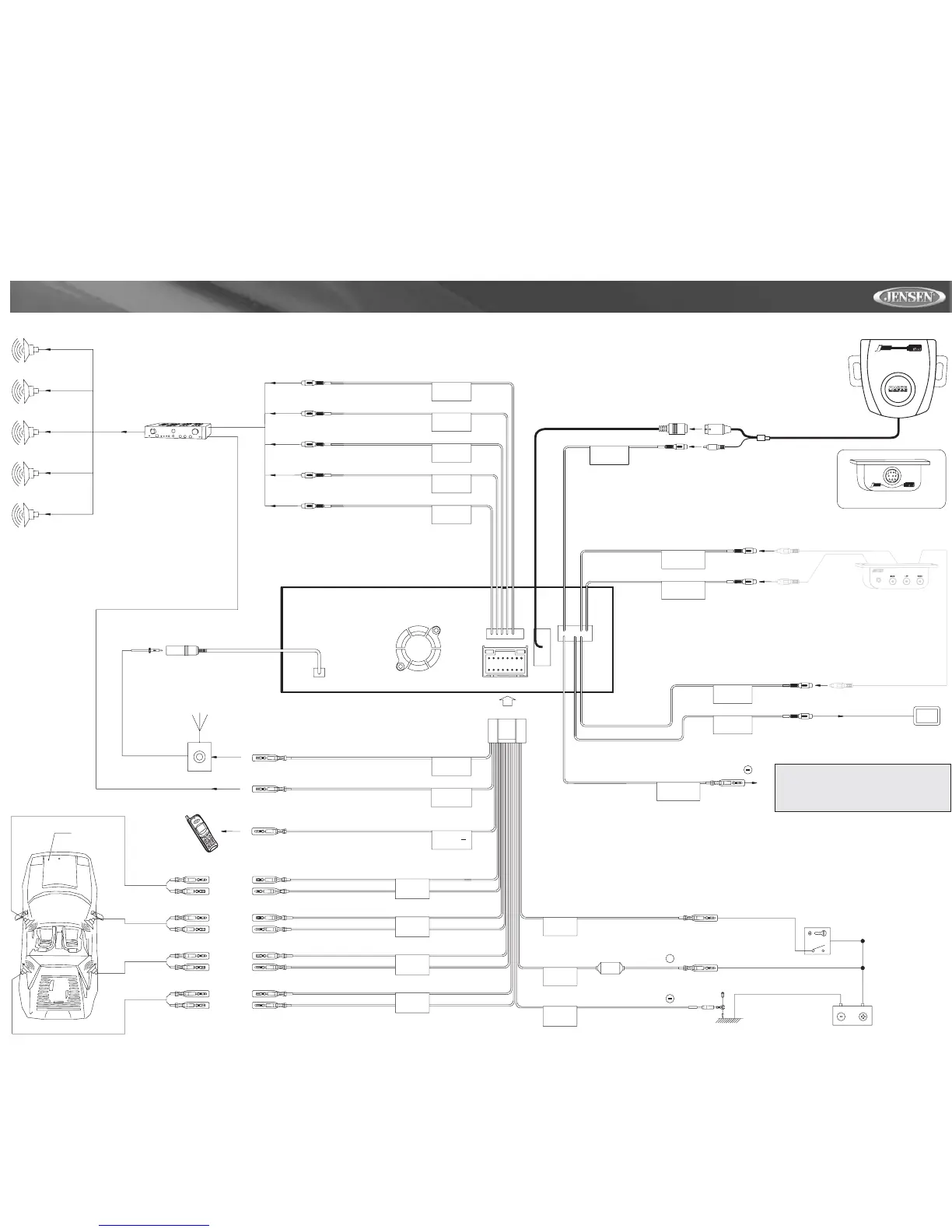

WIRING DIAGRAM
Antenna Jack
Harness Cord
ACC
Auto antenna control (connect to antenna
control lead & power supply of antenna
amplifier)
External power amplifier control
GND
BATT
ACC
ANT.CONT
P.CONT
REAR L
FRONT L
FRONT R
REAR R
BLACK
BLUE
BLUE/WHITE
WHITE/BLACK -
GREEN/BLACK -
YELLOW
RED
WHITE +
GREEN +
PURPLE +
PURPLE/BLACK -
GREY/BLACK -
GREY +
FRONT L+
FRONT L-
FRONT R+
FRONT R-
REAR R+
REAR R-
REAR L+
REAR L-
Car
Antenna
FUSE(10A)
Battery
Ignition Switch
BATTERY
External Power Amplifier
BATTERY +
Ground
Mute (leave open if not connected)
MUTE
BROWN
Car Phone
YELLOW
VIDEO INPUT
PRK SW
AUX IN/L
AUX IN/R
REAR VIDEO
OUT 1
PINK
WHITE
YELLOW
YELLOW
Rear Video 1
AUX IN VIDEO
RED
3.5mm
3
AUDIOVIDEO INPUT
3.5mm
(Sold Separately)
iAUX
3
PARKING BRAKE
NOTE: Please refer to
"Parking Brake Sequence"
on page
SUB.W
REAR L
REAR R
BLUE
RED
WHITE
FRONT L
FRONT R
RED
WHITE
LINK
TO HEAD UNIT
LINK
jLINK II FRONT VIEW
jLink II
10.
