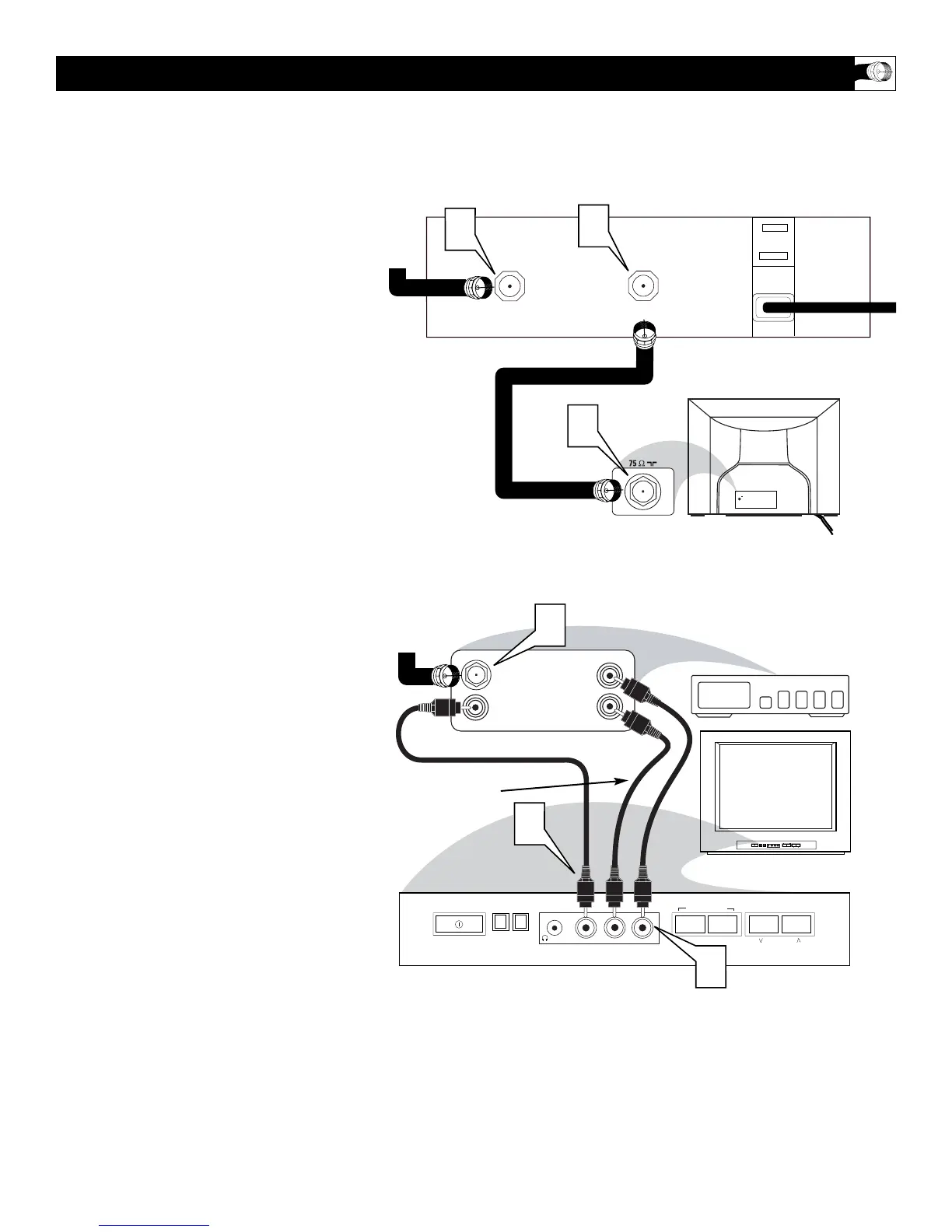

Conexión de la caja de cable (sólo entrada/salida RF):
Panel de conectores de la caja de cable
Entrada de
señal de
cable desde
la compañía
de cable
Cable coaxial
redondo de 75Ω
Panel de conectores en la
fachada del TV
Conexión de la caja de cable (con salidas de audio/video):
Entrada de señal
de cable desde la
compañía de cable
Panel de conectores
de la caja de cable
Caja de cable con salidas
de audio/video
Cable de video
Panel de conectores en la parte posterior del TV
CONEXIÓN BÁSICA DE LA CAJA
/DECODIFICADOR DE CABLE
S
i su señal de cable usa una caja o un
decodificador, siga estos fáciles pasos
para completar la conexión.
Caja de cable (con
entrada/salida RF):
1
Conecte el extremo abierto del cable
redondo suministrado por la com-
pañía de cable al
conector de entrada
de señal de cable INPUT en la parte
posterior de la caja de cable.
2
Con un cable coaxial redondo distinto,
conecte un extremo al conector de sal-
ida OUTPUT (AL TV) en la parte
posterior de la caja de cable.
3
Conecte el otro extremo del cable
coaxial redondo a la entrada de 75Ω en
la parte posterior del televisor.
Atorníllelo firmemente con los dedos.
NOTA: Asegúrese de ajustar en canal 3 o 4 el
CONMUTADOR DE CANAL DE SALIDA
en la parte posterior de la caja de cable, luego
sintonice el televisor en el canal correspondi-
ente. Cuando ya este sintonizado, cambie los
canales desde la caja de cable, no desde el tele-
visor.
Caja de cable (con salidas de
audio/video):
4
Conecte el extremo abierto del cable
redondo suministrado por la com-
pañía de cable al
conector de señal de
cable IN (entrada) en la parte posterior
de la caja de cable.
5
Con un cable de video tipo RCA,
conecte un extremo del cable al conec-
tor Video (o ANT, la etiqueta de su caja
de cable puede ser distinta) Out de la
caja de cable y el otro extremo a la
entrada en el fachadda de Video en el
TV.
6
Con un cable de audio L izquierdo y R
derecho tipo RCA, conecte un extremo
a los conectores izquierdo y derecho
de Audio Out L (izquierdo) y R (dere-
cho) en la caja de cable. Conecte el
otro extremo a los conectores en el
fachadda de Audio L y R en el TV.
NOTA: Use los botones Channel + o – del con-
trol remoto del televisor para sintonizar el canal
FRONT para la señal de la caja de cable.
Cuando ya este sintonizado, cambie los canales
desde la caja de cable, no desde el televisor.
Cables de audio
(Adaptador de
estéreo a mon o)
