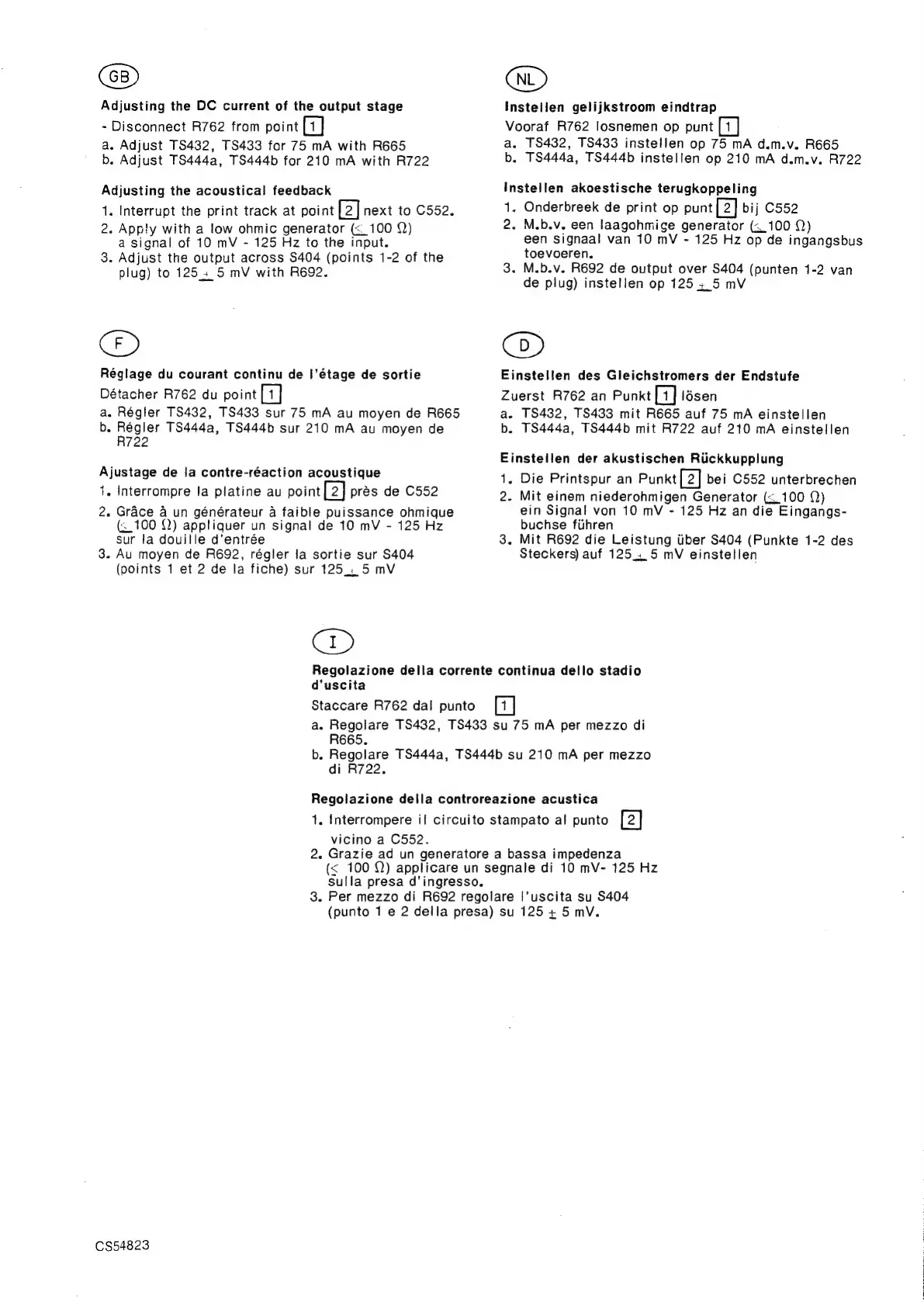

Philips 22RH544 - Adjustment Procedures; DC Current Adjustment; Acoustical Feedback Adjustment

Adjusting the DC current of the output stage
- Disconnect R762 from point
a. Adjust TS432, TS433 for 75 mA with R665
b. Adjust T8444a, TS444b for 210 mA with R722
Adjusting the acoustical feedback
1. Interrupt the print track at point next to C552.
2. Appty with a low ohmic generator (<_100 Q)
a signal of 10 mV - 125 Hz to the input.
3. Adjust the output across $404 (points 1-2 of the
plug) to 125.4 5 mV with R692.
©
Réglage du courant continu de |’étage de sortie
Détacher R762 du point
a. Régler TS432, TS433 sur 75 mA au moyen de R665
b. Régler TS444a, TS444b sur 210 mA au moyen de
R722
Ajustage de ja contre-réaction acoustique
1. Interrompre la platine au point [2] prés de C552
2. Grace 4 un générateur a faible puissance ohmique
(100 Q) appliquer un signal de 10 mV - 125 Hz
sur fa douille d’entrée
3. Au moyen de R692, régler la sortie sur $404
(points 1 et 2 de la fiche) sur 125_, 5 mV
<>
@D
Instellen gelijkstroom eindtrap
Vooraf R762 losnemen op punt
a. T8432, TS433 instellen op 75 mA d.m.v. R665
b. 1$444a, T$444b instellen op 210 mA d.m.v. R722
instellen akoestische terugkoppeling
1. Onderbreek de print op punt [2] bij C552
2. M.b.v. een laagohmige generator (<_100 1)
een signaal van 10 mV - 125 Hz op de ingangsbus
toevoeren.
3. M.b.v. R692 de output over S404 (punten 1-2 van
de plug) instellen op 125 +.5 mV
@
Einstellen des Gleichstromers der Endstufe
Zuerst R762 an Punkt losen
a. T8432, TS433 mit R665 auf 75 mA einstellen
b. 178444a, TS444b mit R722 auf 210 mA einstellen
Einstellen der akustischen Riickkupplung
1. Die Printspur an Punkt [2] bei C552 unterbrechen
2. Mit einem niederohmigen Generator (<_100 12)
ein Signal von 10 mV - 125 Hz an die Eingangs-
buchse fiihren
3. Mit R692 die Leistung tiber S404 (Punkte 1-2 des
Steckers) auf 125_1.5 mV einstellen
Regolazione della corrente continua dello stadio
d’uscita
Staccare R762 dal punto
a. Regolare TS432, TS433 su 75 mA per mezzo di
R665.
b. Regolare TS444a, TS444b su 210 mA per mezzo
di R722.
Regolazione della controreazione acustica
1. Interrompere il circuito stampato al punto
vicino a C552.
2. Grazie ad un generatore a bassa impedenza
(< 100 2) applicare un segnale di 10 mV- 125 Hz
sulla presa d’ingresso.
3. Per mezzo di R692 regolare I’uscita su $404
(punto 1 e 2 della presa) su 1254 5 mV.
CS$54823
