22

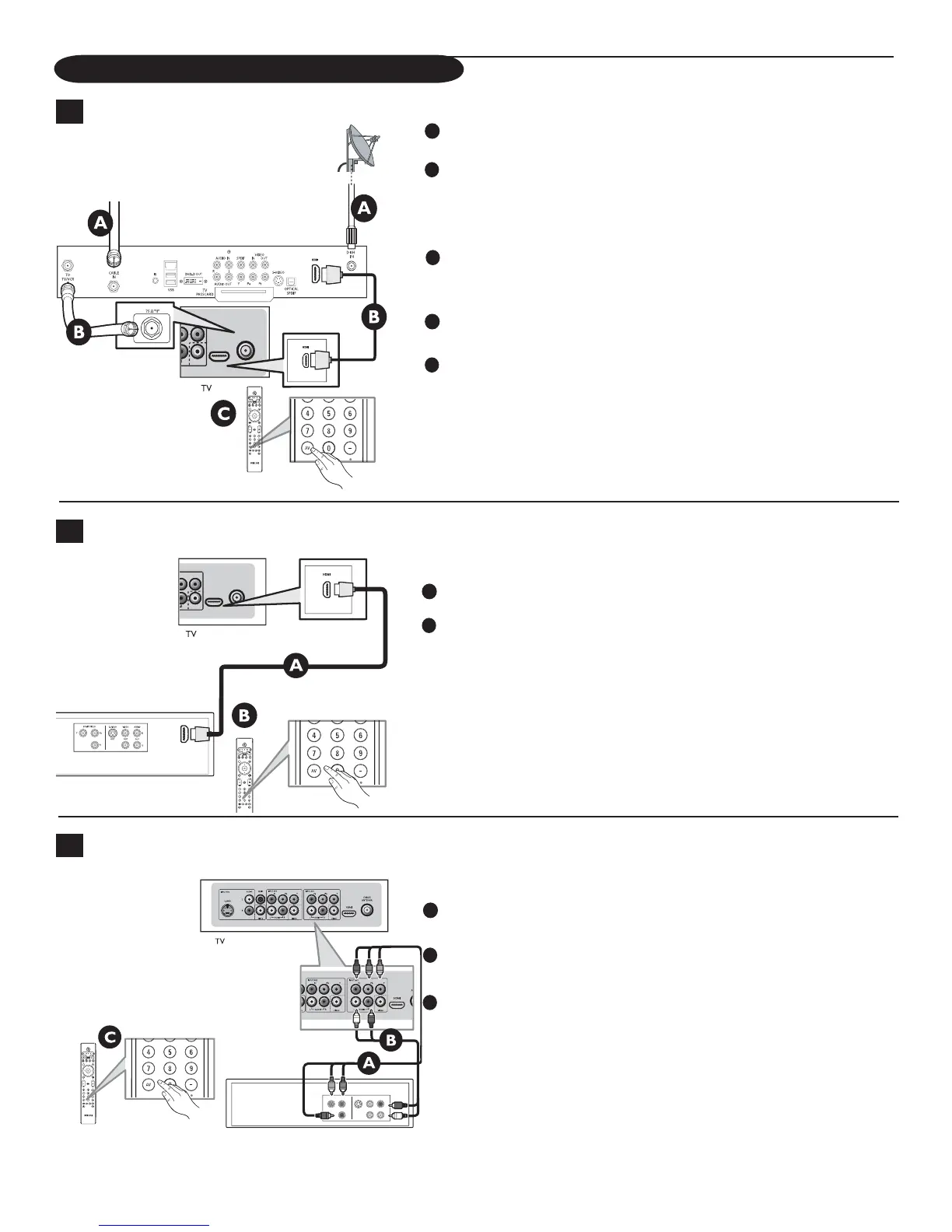

Conexión de dispositivos accesorios
1 Caja superior de ajuste al TV
3
Reproductor o grabador de DVD al TV
Uso de HDMI
Conecte el cable RF de la pared a la entrada de la parte posterior de la caja
de cable.
Conecte la caja de cable al TV con el cable HDMI.
Nota: Si el dispositivo accesorio sólo tiene una salida DVI, use un cable adaptador DVI
a HDMI para conectarse al conector HDMI. También debe conectar el cable de audio a
los enchufes L y R de AUDIO. A continuación, vaya a Menú=>Configuración=>
Fuente=>Entrada de audio analógico=> y seleccione HDMI.
Presione el botón AV para seleccionar el canal externo HDMI.
Uso de cable RF
Conecte el cable RF de la pared a la entrada de la parte posterior de la caja
de cable.
Use el segundo cable RF para conectar la caja de cable a la entrada de la
antena del TV.
Esta conexión proporciona sonido mono. Para obtener sonido estéreo, también utilice la
conexión de audio/video compuesto (consulte el panel 3).
Ajuste el interruptor de salida de la caja superior de ajuste en CH 3 ó 4 (si
está disponible) y sintonice el TV en el mismo canal que la caja superior de ajuste.
En algunos casos, la caja de cable sintonizará automáticamente el canal 3 ó 4. Sólo
cambie de canal en la caja superior de ajuste para ver el programa..
2
Reproductor o grabador de DVD al TV
Uso de la entrada de video componente (YPbPr)
Inserte los conectores de video componente en los enchufes respectivos del
reproductor/grabador de DVD y del TV (Y, Pb y Pr).
Conecte los cables de audio rojo/blanco en los enchufes de salida de audio
del reproductor/grabador de DVD y en las entradas de audio AV del TV.
Encienda el TV y el reproductor/grabador de DVD. Presione el botón AV del
control remoto hasta que la fuente conectada aparezca en la pantalla de TV.
Inserte un DVD pregrabado en el reproductor/grabador de DVD y presione PLAY
para verificar si se realizó la conexión correcta.
Uso de HDMI
Conecte el reproductor/grabador de DVD al TV con el cable HDMI.
Encienda el TV y el reproductor/grabador de DVD. Presione el botón AV
del control remoto para sintonizar la señal de video que proporciona
HDMI.
Inserte un DVD pregrabado en el reproductor/grabador de DVD y presione
PLAY para verificar si se realizó la conexión correcta.
CABLE/
ANTENNA
HDMI
Y
Pb
VIDEO
R
Entrada de señal de cable
desde la compañía de cable
Parte posterior de
la caja de cable
Entrada de 75 Ω
Entrada HDMI
Botón AV
Control remoto
A
B
A
B
CABLE/
ANTENNA
HDMI
Y
Pb
VIDEO
R
Botón AV
Control remoto
Parte posterior del
reproductor/grabador de DVD
Entrada HDMI
A
B
S-VIDEO
OUT
OUT
OUT
L
R
AUDIO
VIDEO
COMP VIDEO
Y
Pb
Pr
Entrada YPbPr
Parte posterior del reproductor/grabador de DVD
Botón AV
Control remoto
A
B
C
C
