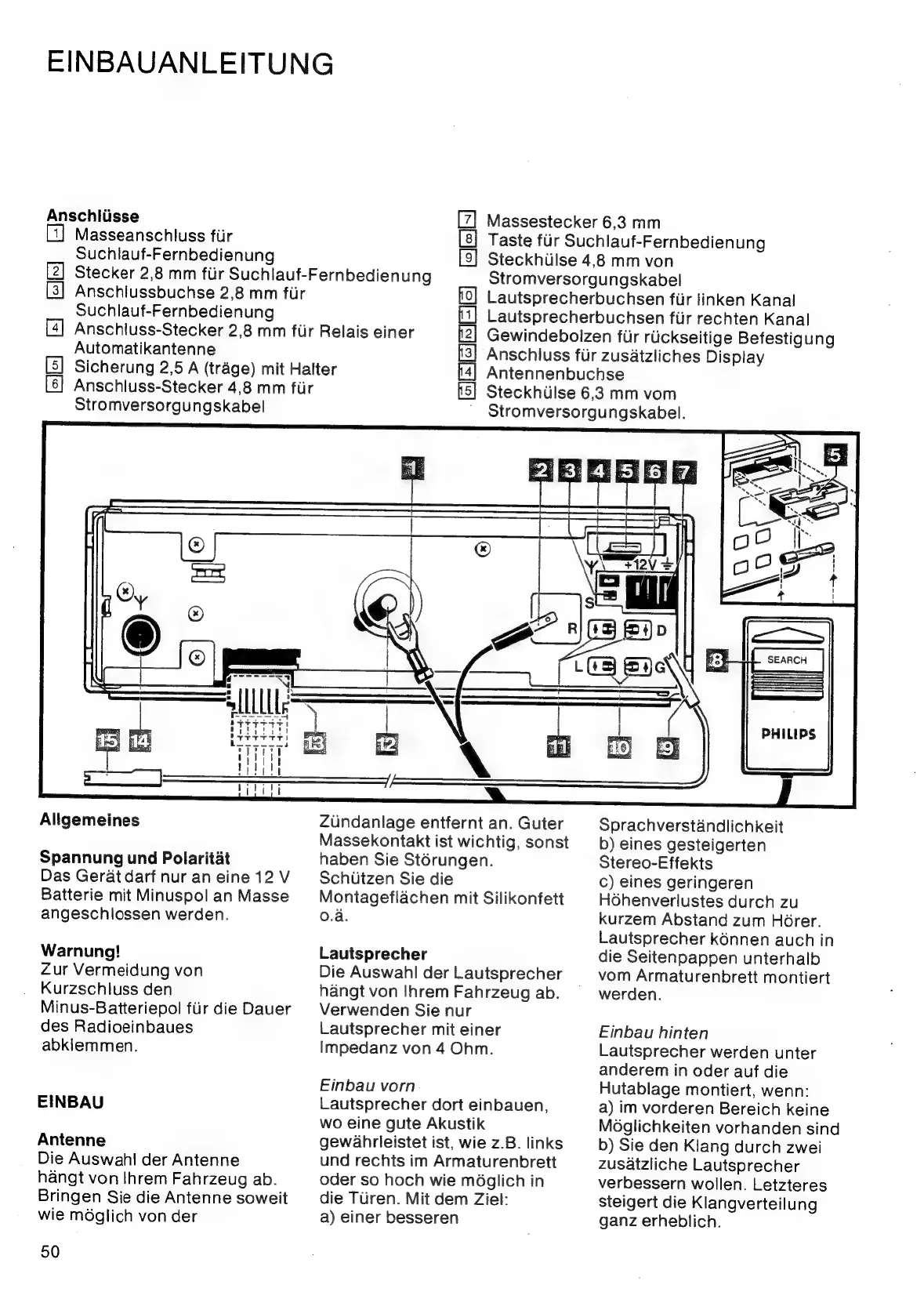

EINBAUANLEITUNG
Anschlisse
Masseanschluss fir
Suchlauf-Fernbedienung
[EJ
fells]
Suchlauf-Fernbedienung
[=]
Automatikantenne
[elle]
Stromversorgungskabel
Allgemeines
Spannung und Polaritat
Das Gerat darf nur an eine 12 V
Batterie mit Minuspol an Masse
angeschlossen werden.
Warnung!
Zur Vermeidung von
Kurzschluss den
Minus-Batteriepol fiir die Dauer
des Radioeinbaues
abkiemmen.
EINBAU
Antenne
Die Auswahl der Antenne
hangt von Ihrem Fahrzeug ab.
Bringen
Sie
die
Antenne
soweit
wie moglich von der
50
Stecker
2,8
mm
fiir
Suchlauf-Fernbedienung
Anschlussbuchse
2,8
mm
fir
Anschluss-Stecker
2,8
mm
ftir
Relais
einer
Sicherung
2,5
A
(trage)
mit
Halter
Anschluss-Stecker
4,8
mm
fiir
ERIE [ele]
7) Massestecker 6,3 mm
Taste
flr
Suchlauf-Fernbedienung
Steckhilse
4,8
mm
von
Stromversorgungskabel
Lautsprecherbuchsen
fur
linken
Kanal
Lautsprecherbuchsen
ftir
rechten
Kanal
Gewindeboizen
fur
riickseitige
Befestigung
Anschluss
fur
zusatzliches
Display
Antennenbuchse
5} Steckhiilse 6,3 mm vom
Stromversorgungskabel.
Zundanlage entfernt an. Guter
Massekontakt ist wichtig, sonst
haben Sie St6rungen.
Schutzen Sie die
Montageflachen mit Silikonfett
0.a.
Lautsprecher
Die Auswahl der Lautsprecher
hangt von Ihrem Fahrzeug ab.
Verwenden Sie nur
Lautsprecher mit einer
Impedanz von 4 Ohm.
Einbau vorn
Lautsprecher dort einbauen,
wo eine gute Akustik
gewahrleistet ist, wie z.B. links
und rechts im Armaturenbrett
oder so hoch wie méglich in
die Turen. Mit dem Ziel:
a) einer besseren
SEARCH
——
Sprachverstandlichkeit
b) eines gesteigerten
Stereo-Effekts
Cc) eines geringeren
Hohenverlustes durch zu
kurzem Abstand zum Horer.
Lautsprecher k6nnen auch in
die Seitenpappen unterhalb
vom Armaturenbrett montiert
werden.
Einbau hinten
Lautsprecher
werden
unter
anderem
in
oder
auf
die
Hutablage
montiert,
wenn:
a) im vorderen Bereich keine
Moglichkeiten
vorhanden
sind
b) Sie den Klang durch zwei
zusatzliche
Lautsprecher
verbessern
wollen.
Letzteres
Steigert
die
Klangverteilung
ganz erheblich.
