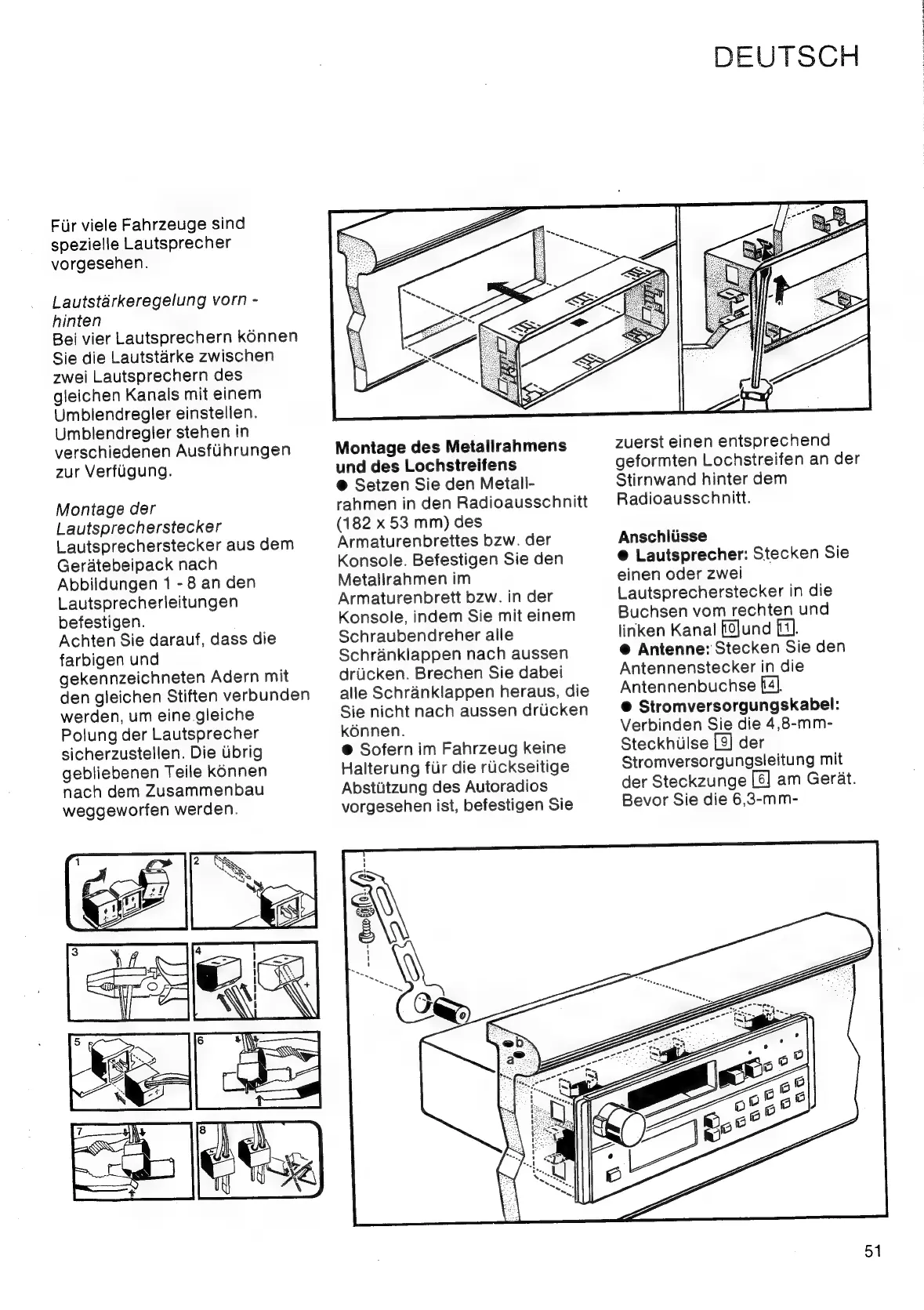

Fur
viele
Fahrzeuge
sind
spezielle
Lautsprecher
vorgesehen.
Lautstarkeregelung
vorn
-
hinten
Bei
vier
Lautsprechern
k6nnen
Sie
die
Lautstarke
zwischen
zwei
Lautsprechern
des
gleichen
Kanals
mit
einem
Umblendregler
einstelien.
Umblendregler
stehen
in
verschiedenen
Ausfuhrungen
zur
Verfugung.
Montage der
Lautsprecherstecker
Lautsprecherstecker
aus
dem
Geratebeipack nach
Abbildungen 1 - 8 an den
Lautsprecherleitungen
befestigen.
Achten Sie darauf, dass die
farbigen und
gekennzeichneten
Adern
mit
den
gleichen
Stiften
verbunden
werden, um eine gleiche
Polung der Lautsprecher
sicherzustellen. Die Ubrig
gebliebenen Teile konnen
nach dem Zusammenbau
weggeworfen werden.
MAK
Montage des Metallrahmens
und des Lochstreifens
@ Setzen Sie den Metali-
rahmen in den Radioausschnitt
(182 x 53 mm) des
Armaturenbrettes bzw. der
Konsole. Befestigen Sie den
Metallrahmen im
Armaturenbrett bzw. in der
Konsole, indem Sie mit einem
Schraubendreher alle
Schranklappen nach aussen
driicken. Brechen Sie dabei
alle Schranklappen heraus, die
Sie nicht nach aussen driicken
konnen.
@ Sofern im Fahrzeug keine
Halterung fur die ruckseitige
Abstiitzung des Autoradios
vorgesehen ist, befestigen Sie
DEUTSCH
zuerst einen entsprechend
geformten
Lochstreifen
an
der
Stirnwand hinter dem
Radioausschnitt.
Anschliisse
@ Lautsprecher: Stecken Sie
einen oder zwei
Lautsprecherstecker
in
die
Buchsen
vom
rechten
und
linken Kanal fO]und [1].
@
Antenne:
Stecken
Sie
den
Antennenstecker
in
die
Antennenbuchse
[4].
@ Stromversorgungskabel:
Verbinden Sie die 4,8-mm-
Steckhtlse [9] der
Stromversorgungsleitung
mit
der
Steckzunge
[6]
am
Gerat.
Bevor Sie die 6,3-mm-
51
