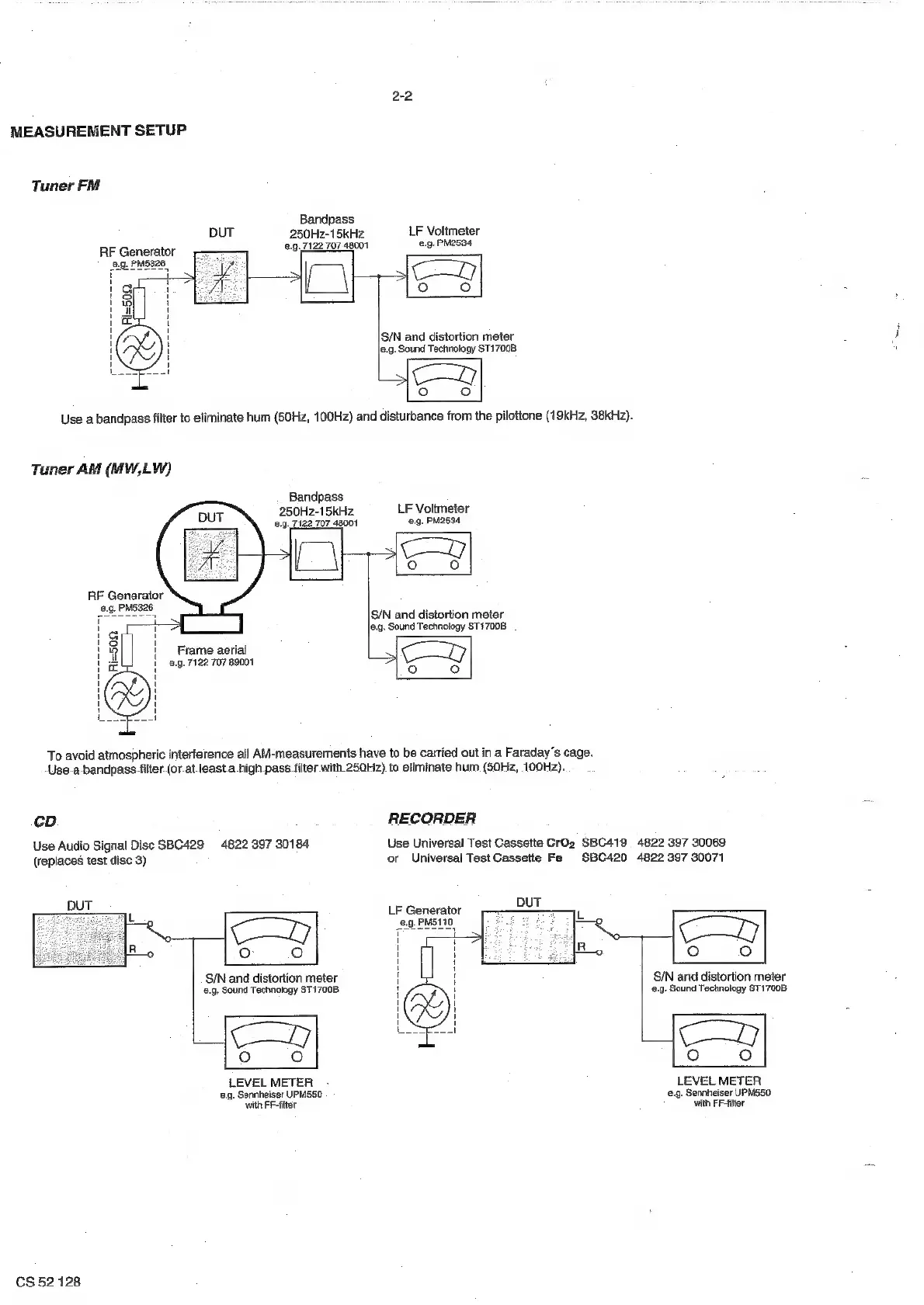

2-2
MEASUREMENT
SETUP
Tuner
FM
Bandpass
250H2z-15kHz,
LF
Voltmeter
RF
Generator
e.g.,7122
707
48001
e.g,
PM2534
ae
S/N and
distortion
meter
le.g.
Sound
Technology
ST1700B
C—-Q
fe}
ie)
Use
a
bandpass
filter
to
eliminate
hum
(50Hz,
100Hz)
and
disturbance
from
the
pilottone
(19kHz,
38kHz).
Tuner
AM
(MW,LW)
Bandpass
250H2-15kHz
LF
Voltmeter
e.g.,7122
707
48001
e.g,
P2534
a
ee
heme
RF
Generator
IS/N
and
distortion
meter
le.g.
Sound
Technology
ST1700B
Frame
aerial
Ca
ie}
e.g.
7122
707
89001
To
avoid
atmospheric
interference
all
AM-measurements
have
to
be
carried
out
in
a
Faraday’s
cage.
Use.a
bandpass
filter
(or
at
least
a
high
pass
filter
with.250Hz)
to
eliminate
hum
(50Hz,
100H2z).
cD
RECORDER
Use
Audio
Signal
Disc
SBC429_
4822
397
30184
Use
Universal
Test
Cassette
CrO2
SBC419
4822
397
30069
(replaces
test
disc
3)
or
Universal
Test
Cassette
Fe
SBC420
4822
397
30071
DUT
aL
LF
Generator
i
H
i
'
SIN
and
distortion
meter
i
@.9.
Sound
Technology
ST17008
'
|
|
i
i
LEVEL
METER
2.9.
Sennheiser
UPMS50
with
FF-fiter
CS
52
128
‘S/N
and
distortion
meter
‘e.g.
Sound
Technology
$T1700B
LEVEL
METER
e.g.
Sennheiser
UPM550
with
FF-fiter
