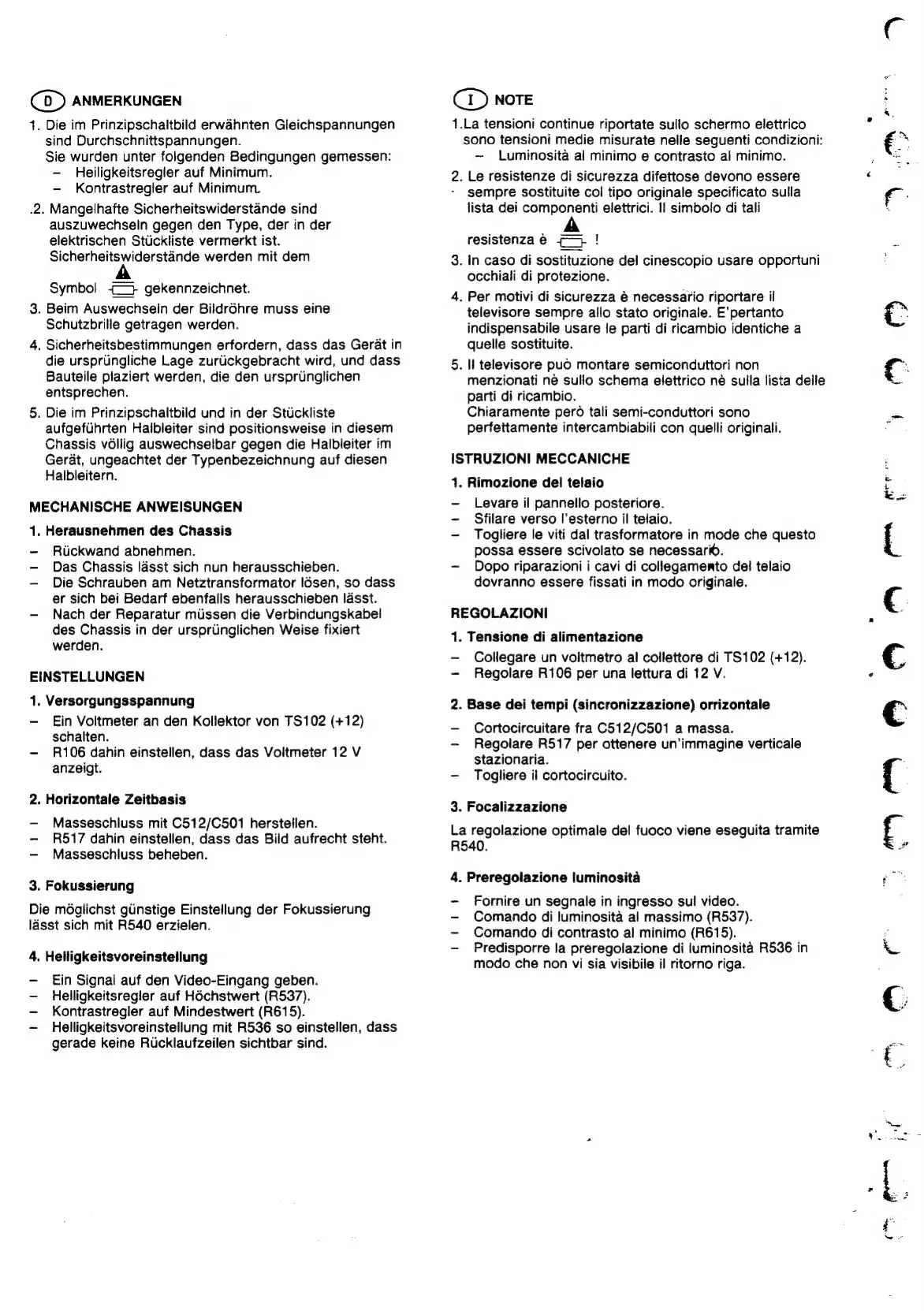

Philips BM7713 - Page 3

(0) ANMERKUNGEN
1. Die im Prinzipschaltbild erwahnten Gleichspannungen
sind Durchschnittspannungen.
Sie wurden unter folgenden Bedingungen gemessen:
- Heiligkeitsregler auf Minimum.
- Kontrastregler auf Minimum.
.2. Mangelhafte Sicherheitswiderstande sind
auszuwechseln gegen den Type, der in der
elektrischen Stuckliste vermerkt ist.
Sicherheitswiderstande werden mit dem
Symbol -<} gekennzeichnet.
3. Beim Auswechseln der Bildréhre muss eine
Schutzbrille getragen werden.
4. Sicherheitsbestimmungen erfordern, dass das Gerat in
die urspringliche Lage zuriickgebracht wird, und dass
Bauteile plaziert werden, die den ursprunglichen
entsprechen.
5. Die im Prinzipschaltbild und in der Stuckliste
aufgefiihrten Haibleiter sind positionsweise in diesem
Chassis véllig auswechselbar gegen die Halbleiter im
Gerat, ungeachtet der Typenbezeichnung auf diesen
Halbleitern.
MECHANISCHE ANWEISUNGEN
1. Herausnehmen des Chassis
- RUckwand abnehmen.
- Das Chassis lasst sich nun herausschieben.
- Die Schrauben am Netztransformator ldsen, so dass
er sich bei Bedarf ebenfalls herausschieben lasst.
- Nach der Reparatur miissen die Verbindungskabel
des Chassis in der urspriinglichen Weise fixiert
werden.
EINSTELLUNGEN
1. Versorgungsspannung
Ein Voltmeter an den Kollektor von TS102 (+12)
schalten.
R106 dahin einstellen, dass das Voltmeter 12 V
anzeigt.
2. Horizontale Zeitbasis
Masseschluss mit C512/C501 herstellen.
R517 dahin einstellen, dass das Bild aufrecht steht.
Masseschluss beheben.
3. Fokussierung
Die mdglichst gunstige Einstellung der Fokussierung
lasst sich mit R540 erzielen.
4. Helligkeitsvoreinstellung
- Ein Signal auf den Video-Eingang geben.
- Helligkeitsregler auf Héchstwert (R537).
- Kontrastregler auf Mindestwert (R615).
- Helligkeitsvoreinstellung mit R536 so einstellen, dass
gerade keine Rucklaufzeilen sichtbar sind.
C1) NOTE
1.La tensioni continue riportate sullo schermo elettrico
sono tensioni medie misurate nelle seguenti condizioni:
~ Luminosita al minimo e contrasto al minimo.
e Le resistenze di sicurezza difettose devono essere
sempre sostituite col tipo originale specificato sulla
lista dei componenti elettrici. I! simbolo di tali
resistenzae ——> !
3. in caso di sostituzione del cinescopio usare opportuni
occhiali di protezione.
4. Per motivi di sicurezza é necessario riportare il
televisore sempre allo stato originale. E’pertanto
indispensabile usare le parti di ricambio identiche a
quelle sostituite.
5. ll televisore puo montare semiconduttori non
menzionati né sullo schema elettrico né sulla lista delle
parti di ricambio.
Chiaramente pero tali semi-conduttori sono
perfettamente intercambiabili con quelli originali.
ISTRUZIONI MECCANICHE
1. Rimozione del telaio
- Levare il pannetlo posteriore.
- Sfilare verso l’esterno il telaio.
- Togliere le viti dal trasformatore in mode che questo
possa essere scivolato se necessar®.
- Dopo riparazioni i cavi di collegamento de! telaio
dovranno essere fissati in modo originale.
REGOLAZIONI
1. Tensione di alimentazione
Collegare un voitmetro al collettore di TS102 (+12).
Regolare R106 per una lettura di 12 V.
Nn
. Base dei tempi (sincronizzazione) orrizontale
- Cortocircuitare fra C512/C501 a massa.
Regolare R517 per ottenere un’immagine verticale
stazionaria.
Togliere il cortocircuito.
3. Focalizzazione
La regolazione optimale del fuoco viene eseguita tramite
R540.
4. Preregolazione luminosita
- Fornire un segnale in ingresso sul video.
- Comando di luminosita al massimo (R537).
- Comando di contrasto al minimo (R615).
- Predisporre la preregolazione di juminosita R536 in
modo che non vi sia visibile il ritorno riga.
