GPS AERIAL
a b
a
b
c
m
n
o
p
q
r
s
t
u
v
w
x
y
z
a
bcde f gh
i
j
k
l
182 mm
112 mm
5 mm
Краткое руководство
Quick start guide
www.philips.com/welcome
Always there to help you
Мы всегда готовы помочь!
CED1900BT
Register your product and get support at
Зарегистрируйте свое устройство и получите поддержку на
Question?
Contact
Philips
All registered and unregistered trademarks are property of
their respective owners.
© 2013 Koninklijke Philips Electronics N.V.
All rights reserved.
CED1900BT_51_QSG_V1.1

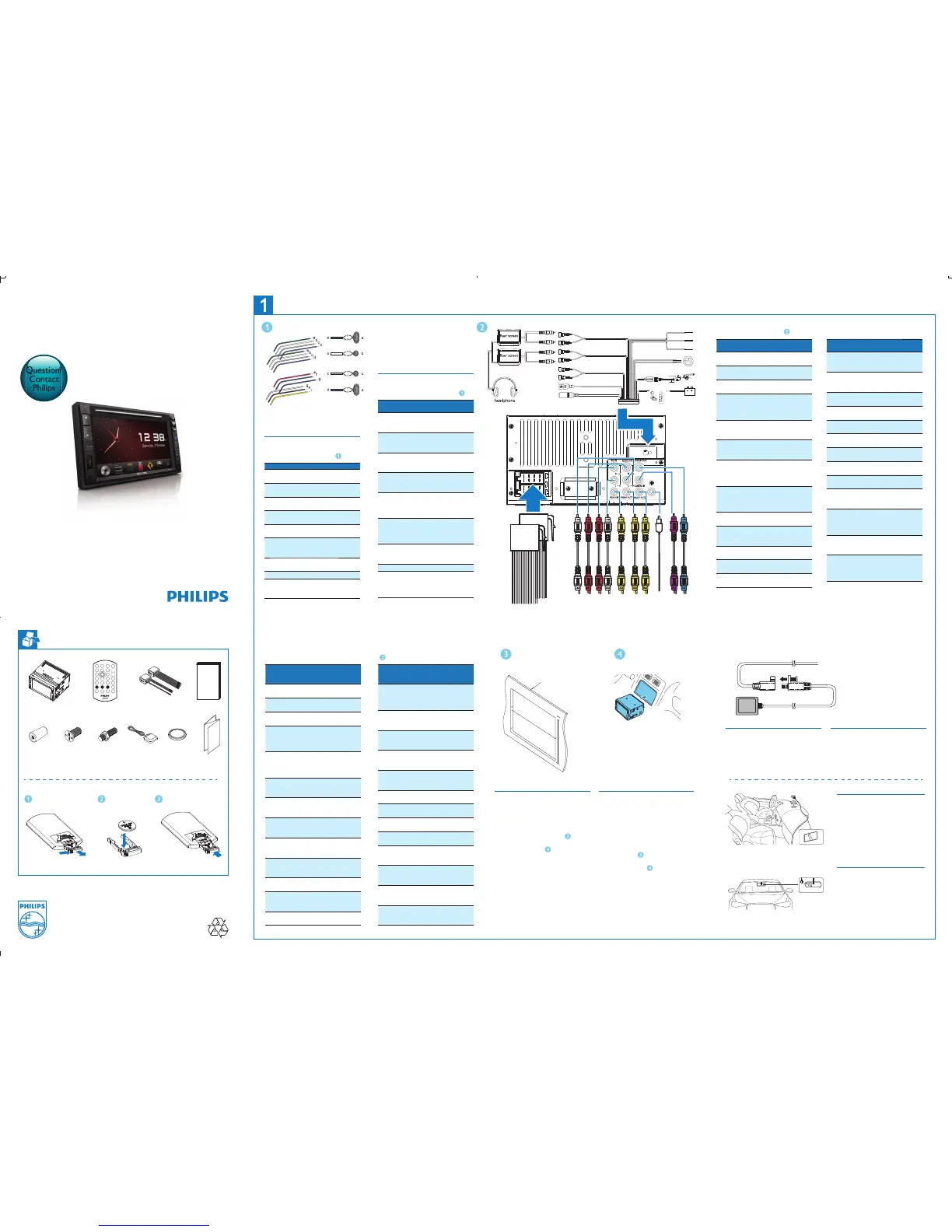

Install the car entertainment
system
Connect wires
Connect the ISO male connectors.
ISO male connectors Connect to
a Green strip, black-
edged green strip
Rear left speaker
b White strip, black-
edged white strip
Front left speaker
c Gray strip, black-
edged gray strip
Front right speaker
d Purple strip, black-
edged purple strip
Rear right speaker
e Red strip Ignition key +12V
DC when ON/ACC
f Blue strip Motor/electric
antenna relay control
lead
g Blue strip, white strip Amplifi er relay
control lead
h Black strip Ground
i Yellow strip The +12V car
battery which is
energized at all times
Установка автомобильной
мультимедийной системы
Подключение проводов
Подключите штекерные разъемы ISO.
Штекерные
разъемы ISO
Подключить к
a Зеленый кабель,
зеленый кабель с
черной кромкой
Тыловой левый
динамик
b Белый кабель,
белый кабель с
черной кромкой
Фронтальный левый
динамик
c Серый кабель,
серый кабель с
черной кромкой
Фронтальный правый
динамик
d Сиреневый кабель,
сиреневый кабель
с черной кромкой
Тыловой правый
динамик
e Красный кабель Ключ зажигания +12
В пост. тока (работа
в положениях ключа
ON/ACC)
f Синий кабель Кабель релейного
управления
электроантенной/
антенной с приводом
g Синий кабель,
белый кабель
Кабель релейного
управления
усилителем
h Черный кабель
Заземление
i Желтый кабель Автомобильный
аккумулятор +12
В (постоянно
работает)
Connect other wires if necessary.
Connectors and
sockets on rear panel
External sockets or
connectors
1 For ISO male
connectors
As indicated
above
2 REAR OUT L (White
socket)
Rear left speaker
3 REAR OUT R (Red
socket)
Rear right speaker
4 AV-IN R (Red socket) Right audio
channel output
socket of an
external player
5 AV-IN L (White
socket)
Left audio channel
output socket of
an external player
6 VIDEO IN (Yellow
socket)
Video output
socket of an
external player
7 VIDEO OUT 1
(Yellow socket)
Video input
socket of an
external display
device
8 VIDEO OUT 2
(Yellow socket)
Video input
socket of an
external display
device
9 RADIO ANTENNA
(Black socket)
Radio antenna
10 CAMERA IN (Purple
socket)
Video output
socket of an
external camera
11 SUB-W OUT (Blue
socket)
Sub-woofer
12 REVERSE CAMERA
(Purple wire)
Reverse camera
(B+)
13 PARKING BRAKE
(Pink wire)
Parking brake (-)
При необходимости выполните другие подключения.
Разъемы и гнезда
на задней панели
Гнезда или разъемы для
подключения внешнего
оборудования
1 Для штекерных
разъемов ISO
Как показано выше
2 REAR OUT L
(белое гнездо)
Тыловой левый дина-
мик
3 REAR OUT R
(красное гнездо)
Тыловой правый
динамик
4 AV-IN R
(красное гнездо)
Выходное гнездо
левого аудиоканала
внешнего проигрыва-
теля
5 AV-IN L
(белое гнездо)
Выходное гнездо
левого аудиоканала
внешнего проигрыва-
теля
6 VIDEO IN
(желтое гнездо)
Гнездо видеовхода
внешнего проигрыва-
теля
7 VIDEO OUT 1
(желтое гнездо)
Гнездо видеовхода
внешнего видеоу-
стройства
8 VIDEO OUT 2
(желтое гнездо)
Гнездо видеовхода
внешнего видеоу-
стройства
9 RADIO
ANTENNA
(черный гнездо)
Радиоантенна
10
CAMERA IN
(сиреневое
гнездо)
Гнездо видеовхода
внешней камеры
11 SUB-W OUT
(синее гнездо)
Сабвуфер
12 REVERSE
CAMERA (сире-
невый провод)
Камера заднего вида
(B+)
13 PARKING BRAKE
(розовый провод)
Стояночный тормоз
(-)
Connectors and
sockets on rear panel
External sockets or
connectors
14 OE SWC IR
REMOTE IN (Brown
wire)
OE SWC remote
in
15 OE SWC IR
REMOTE IN (Black
wire)
Ground
16 OE SWC AD LEARN
(White wire)
OE SWC AD
Learn line 1
17 OE SWC AD LEARN
(White wire)
OE SWC AD
Learn line 2
18 OE SWC AD LEARN
(Black wire)
Ground
19 External Mic (Black
wire)
External
microphone
20 GPS AERIAL (Black
connector)
GPS smart
antenna
21 FRONT OUT R (Red
connector)
Front right
speaker
22 FRONT OUT L
(White connector)
Front left speaker
23 Rear Monitor
Audio Out 1 (White
connector)
Left audio channel
input socket of
one rear monitor
24 Rear Monitor
Audio Out 1 (Red
connector)
Right audio
channel input
socket of one rear
monitor
25 Rear Monitor
Audio Out 2 (White
connector)
Left audio channel
input socket of
one rear monitor
26 Rear Monitor
Audio Out 2 (Red
connector)
Right audio
channel input
socket of one rear
monitor
Разъемы и гнезда
на задней панели
Гнезда или разъемы для
подключения внешнего
оборудования
14 OE SWC IR
REMOTE IN
(коричневый
провод)
OE SWC, удаленный
вход
15 OE SWC IR
REMOTE IN
(черный провод)
Заземление
16 OE SWC AD
LEARN
(белый провод)
OE SWC AD, линия
подключения 1
17 OE SWC AD
LEARN
(белый провод)
OE SWC AD, линия
подключения 2
18 OE SWC AD
LEARN
(черный провод)
Заземление
19 External Mic
(черный разъем)
Внешний микрофон
20 GPS AERIAL
(черный разъем)
Усовершенствованная
антенна GPS
21 FRONT OUT R
(красное гнездо)
Фронтальный правый
динамик
22 FRONT OUT L
(белое гнездо)
Фронтальный левый
динамик
23
Rear Monitor
Audio Out 1
(белый разъем)
Входное гнездо левого
аудиоканала первого
заднего монитора
24 Rear Monitor
Audio Out 1
(красный разъем)
Входное гнездо право-
го аудиоканала перво-
го заднего монитора
25 Rear Monitor
Audio Out 2
(белый разъем)
Входное гнездо левого
аудиоканала второго
заднего монитора
26 Rear Monitor
Audio Out 2
(красный разъем)
Входное гнездо право-
го аудиоканала второ-
го заднего монитора
Connect the GPS antenna
1 Connect the GPS antenna to your car
navigation system.
2 Use the supplied screw to fasten the
connectors.
Подключение антенны GPS
1 Подключите антенну GPS к
автомобильной навигационной системе.
2 Для фиксации соединений используйте
прилагаемый винт.
Install the GPS antenna
1 Remove the protective cover of the
metal sheet, and then affi x it.
2 Affi x the antenna box onto the metal
sheet.
3 Use clamps to secure the antenna
cable.
Установка антенны GPS
1 Снимите защитную крышку
металлической пластины, а затем
прикрепите ее.
2 Прикрепите антенный блок к
металлической пластине.
3 Закрепите антенный кабель с
помощью зажимов.
Mount into the dashboard
1 If the car does not have an on-board drive
or navigation computer, disconnect the
negative terminal of the car battery.
2 Make sure that the car dashboard opening
is within these measurements:
3 Slide the unit into the dashboard until a
click sound is heard.
4 Reconnect the negative terminal of the car
battery
Установка на приборную панель
1 Если у автомобиля отсутствует
бортовой автомобильный или
навигационный компьютер, отключите
отрицательный вывод автомобильного
аккумулятора.
2 Убедитесь, что отверстие на приборной
панели автомобиля отвечает следующим
требованиям:
3 Задвиньте аудиосистему в приборную
панель до щелчка.
4 Подключите отрицательный вывод
автомобильного аккумулятора.
Install the car audio Установка автомобильной аудиосистемыInstall the car audio Установка автомобильной аудиосистемы
CED1900BT_51_QSG_V1.1.indd 1CED1900BT_51_QSG_V1.1.indd 1 1/14/2013 2:14:04 PM1/14/2013 2:14:04 PM
