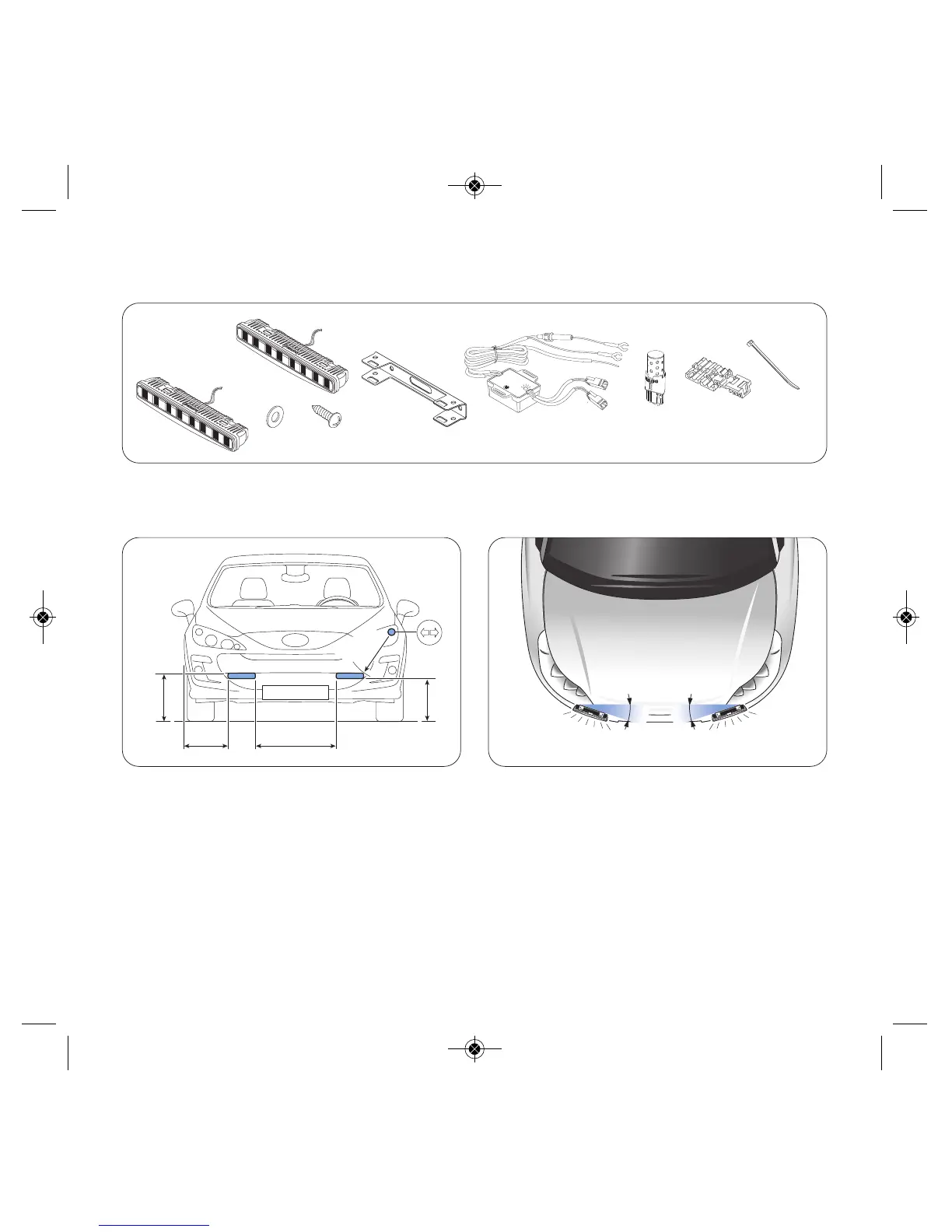

3 Plaatsing van de LED DayLight 8
2 Inhoud van de Philips LED DayLight 8 set
10° max 10° max
 Toegestane montagepositie
ECE-reglement 48
De positie van de Philips LED DayLight 8 lampen
moet voldoen aan de bovenstaande tekening.
 Reglement inzake de horizontale hoek
Om de vorm van de auto te volgen, zijn
de Philips LED DayLight 8 optieken speciaal
ontworpen om volledig te voldoen aan
de maximale horizontale hoek van 10°
van het reglement.
2 m
3 m
1x
4x
1x
2x
min.
350 mm
min. 600 mm
max.
1500 mm
max.
400 mm
min.
40 mm
