5 Instrucciones de cableado

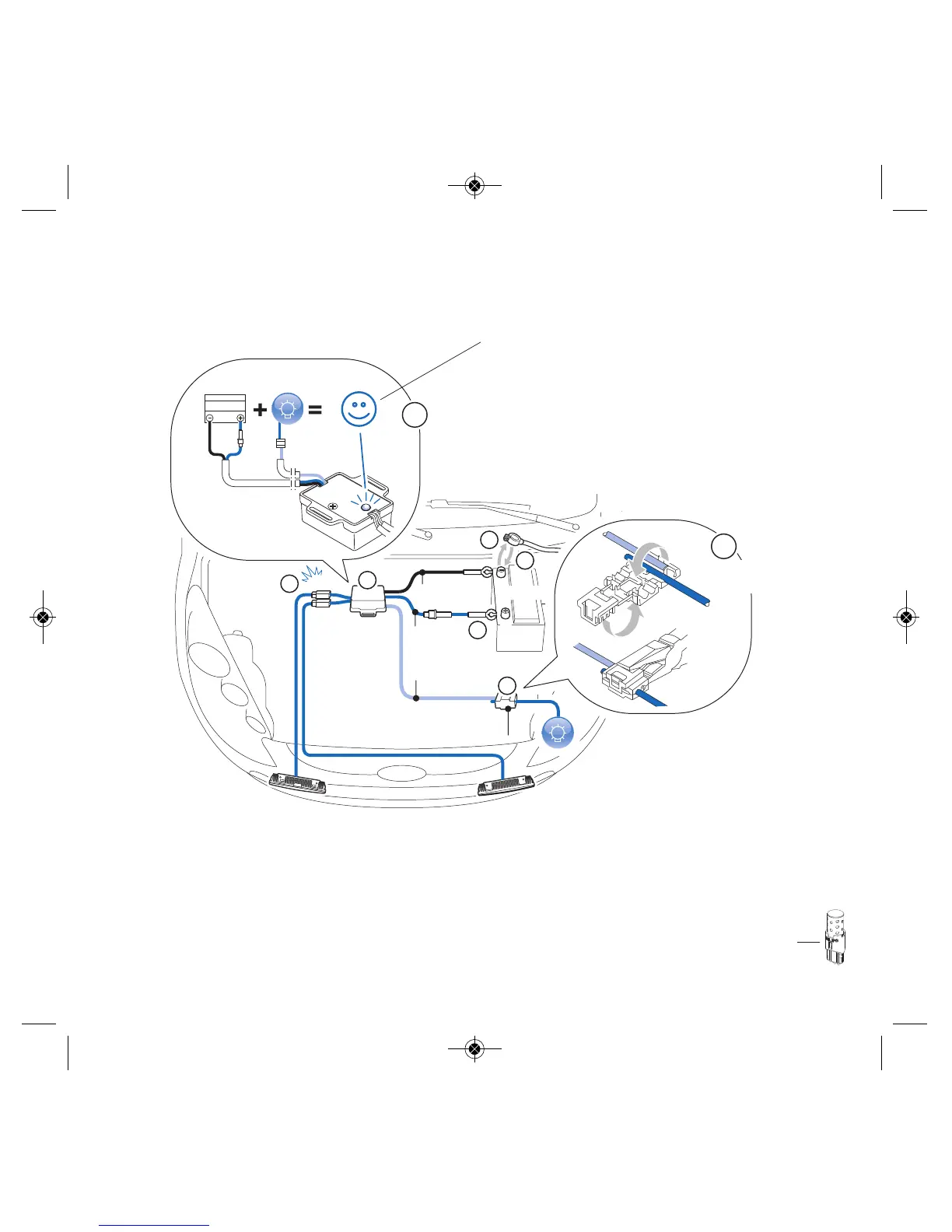

Proceda con la instalación de cableado de los módulos LED DayLight 8 según la secuencia numerada de abajo:
Negro
7
Caja
de control
Clema de conexión
Naranja
3m
2m
Rojo
1
5
2
Batería
click
Clema
de conexión
1
2
3
-
+
4
7
3
6
6
 Los módulos Philips LED DayLight 8
se difuminan por la noche y substituyen
completamente a las luces de posición
(estacionamiento). Como es ilegal conducir
con cuatro luces de posición (estacionamiento)
delanteras, se deben desinstalar las lámparas
de posición originales.
Consejo Antes de instalar la caja de control
Puede identificar el cable que necesita conectar
a los módulos LED:
1 Encienda las luces de posición (estacionamiento),
2 Desenchufe el conector de la lámpara,
3 Toque cada pin conector con el extremo del cable
de color naranja, la caja de control identificará el cable
que tiene potencia (la luz LED se encenderá).
 Importante En algunos modelos de vehículos,
al retirar las lámparas se puede encender un piloto
indicador de lámpara defectuosa. Para resolver este
asunto, debe reemplazar las lámparas originales por
las incluidas en el embalaje Philips, que simulan
el comportamiento de las lámparas originales,
sin emitir luz.
