22

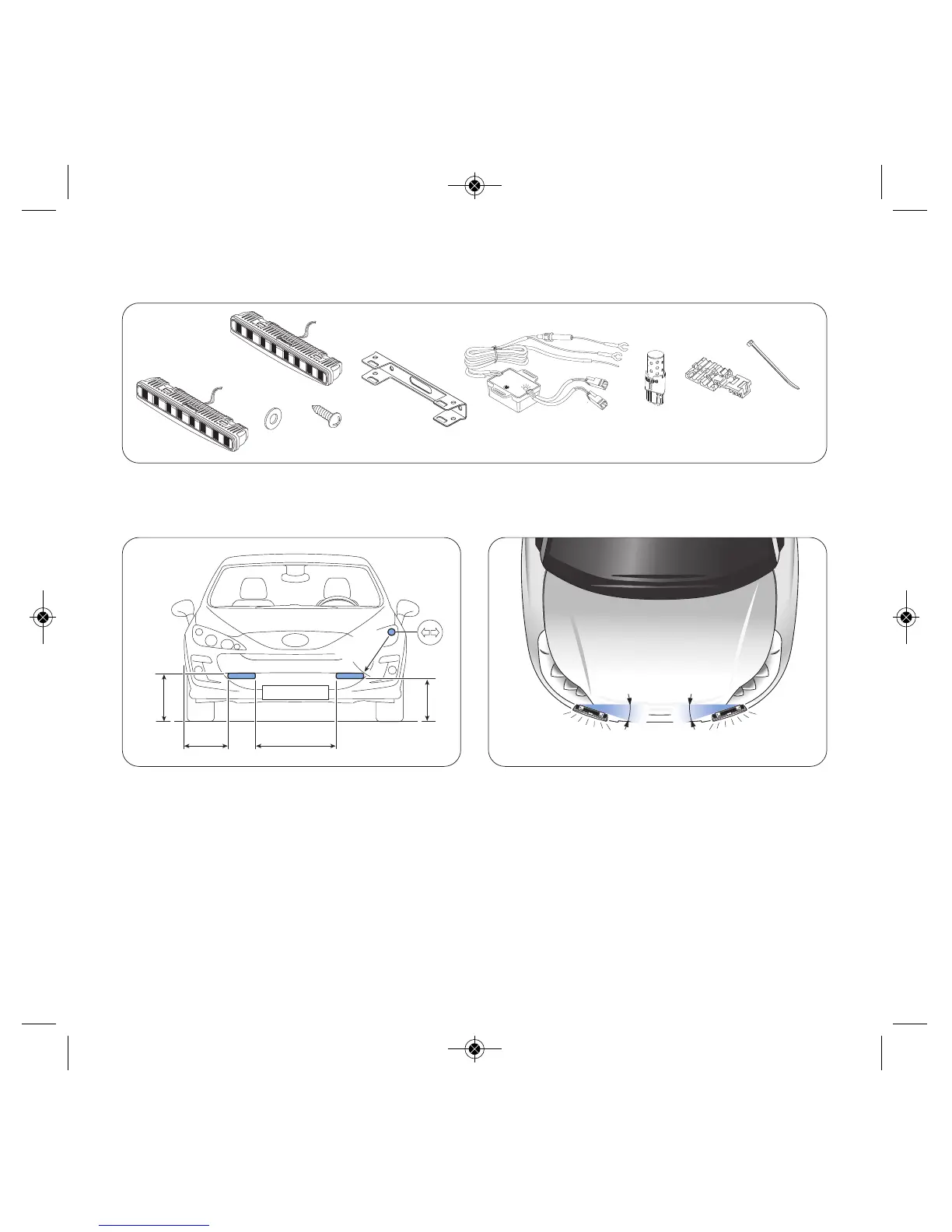

Dove installare i moduli Philips LED DayLight 8
2 Contenuto del kit Philips LED DayLight 8
10° max 10° max
 Posizione d’installazione legale
Regolamento ECE 48
Accertarsi che la posizione dei moduli a LED
DayLight 8 corrisponda alla figura
sopra riportata.
 Regolazione dell’inclinazione
orizzontale
Per seguire la sagoma del veicolo, l’ottica
delle Philips LED DayLight 8 è stata
appositamente progettata in conformità
alla regolazione dell’angolo di inclinazione
orizzontale consentito di 10° (max).
2 m
3 m
1x
4x
1x
2x
min.
350 mm
min. 600 mm
max.
1500 mm
max.
400 mm
min.
40 mm
Philips
10x
1x
4x
1x
2x
